GEDORE Schnellspann-Abzieher 3-armig
Der GEDORE Schnellspann-Abzieher 3-armig ist ein professioneller 3-armiger Abzieher für zentrisches, kontrolliertes Abziehen von z. B. Lagern, Zahnrädern und Riemenscheiben mit gleichmäßiger Lastverteilung. Die patentierte Schnellverstellung ermöglicht werkzeugloses Einstellen/Nachjustieren; die nitrocarburierte Spindel ist verschleißfest und korrosionsbeständig und bleibt leichtgängig – Fetten/Ölen ist nicht notwendig.
- 3-armige Bauweise: gleichmäßige Lastverteilung für zentrisches, kippsicheres Abziehen.
- Pat. Schnellverstellung: schnelles Einstellen und Nachjustieren ohne Werkzeugeinsatz.
- Selbsttragende Haken mit T-Profil: formschlüssige Verbindung (laut Typenseite).
- Gesenkgeschmiedete Haken: robuste Abzughaken (laut Typenseite).
- Innenabzieher-Funktion: Nutzung als Innenabzieher durch Umstecken der Haken.
Spanntiefe
Zugkraft
Anzahl Arme
Artikel-Nr.:
Der GEDORE Schnellspann-Abzieher 3-armig ist ein professioneller 3-armiger Abzieher für zentrisches, kontrolliertes Abziehen von z. B. Lagern, Zahnrädern und Riemenscheiben mit gleichmäßiger Lastverteilung. Die patentierte Schnellverstellung ermöglicht werkzeugloses Einstellen/Nachjustieren; die nitrocarburierte Spindel ist verschleißfest und korrosionsbeständig und bleibt leichtgängig – Fetten/Ölen ist nicht notwendig.
- 3-armige Bauweise: gleichmäßige Lastverteilung für zentrisches, kippsicheres Abziehen.
- Pat. Schnellverstellung: schnelles Einstellen und Nachjustieren ohne Werkzeugeinsatz.
- Selbsttragende Haken mit T-Profil: formschlüssige Verbindung (laut Typenseite).
- Gesenkgeschmiedete Haken: robuste Abzughaken (laut Typenseite).
- Innenabzieher-Funktion: Nutzung als Innenabzieher durch Umstecken der Haken.
Informationen: Schnellspann-Abzieher 3-armig
Der GEDORE Schnellspann-Abzieher 3-armig ist ein professioneller Abzieher für das kontrollierte Abziehen von z. B. Lagern, Zahnrädern, Riemenscheiben oder Rädern. Durch die 3-armige Bauweise wird die Kraft gleichmäßig verteilt, was ein kippsicheres und materialschonendes Arbeiten unterstützt.
Kennzeichnend sind die patentierte Schnellverstellung zum schnellen, sicheren Einstellen und Nachjustieren ohne Werkzeugeinsatz, glühend im Gesenk geschmiedete Haken sowie selbsttragende Haken mit T-Profil für eine formschlüssige Verbindung. Die nitrocarburierte Spindeloberfläche ist verschleißfest und korrosionsbeständig; die Spindel bleibt leichtgängig und sauber, wodurch Fetten oder Ölen nicht notwendig ist.
Einsatzbereiche
- Instandhaltung und Wartung in Industrieanlagen (z. B. Getriebe-, Motor- und Pumpenservice).
- Werkstätten (Kfz/Nfz, Maschinenbau, Metallverarbeitung) zum Abziehen festsitzender Press- und Passverbindungen.
- Produktion und Montage für wiederkehrende Abziehvorgänge, bei denen schnelles Umrüsten wichtig ist.
- Service bei beengten Einbausituationen durch schlank geschmiedete Hakenfüße.
Produktmerkmale
- 3 Arme für optimale Lastverteilung, kippsicher und materialschonend.
- Kräftige, ergonomisch geformte Traverse für robuste Kraftübertragung.
- Pat. Schnellverstellung für einfaches, sicheres Einstellen und Nachjustieren ohne Werkzeugeinsatz.
- Haken glühend im Gesenk geschmiedet, selbsttragend mit T-Profil (formschlüssige Verbindung).
- Schlank geschmiedete Hakenfüße für präzises Greifen.
- Durch Umstecken der Haken als Innenabzieher verwendbar.
- Nitrocarburierte Spindeloberfläche: verschleißfest, korrosionsbeständig, Spindel bleibt leichtgängig – Fetten/Ölen nicht notwendig.
- Traverse kombinierbar mit weiteren Spindel-/Hakenausführungen und -längen aus dem GEDORE Abzieher-Baukasten.
Variantenunterschiede
Die Baureihe umfasst 4 Varianten, die sich über Spannweite, Spanntiefe, Zugkraft und Spindelausführung unterscheiden. Für größere Abziehdurchmesser bzw. tiefere Bauteile stehen Varianten mit höherer Zugkraft (bis 5 t) und größerer Spanntiefe zur Verfügung.
Sicherheitsaspekte
- Variante passend zur benötigten Zugkraft auswählen und Überlastung vermeiden.
- Hakenfüße vollflächig und symmetrisch ansetzen; durch die 3 Arme wird zentrisches Ziehen unterstützt.
- Vor dem Kraftaufbau Sitz der Traverse und der Haken prüfen; bei schrägem Ansatz können Bauteile beschädigt werden.
- Spindel gerade auf dem Druckpunkt ausrichten; gleichmäßig anziehen und ruckartige Belastungen vermeiden.
Technische Daten (Typenübersicht)
| Ausführung | Spannweite max. Außenabzieher | Spanntiefe | Zugkraft | Anzahl Arme | Artikel-Nr. | EAN/GTIN | Produktseite |
|---|---|---|---|---|---|---|---|
| 1.07/S1-E | 90 mm | 100 mm | 2.5 t | 3 | GED2016036 | 4036976123593 | https://www.tomanro.de/65150-GEDORE_Schnellspann_Abzieher_3_armig_107_S1_E-Produkte |
| 1.07/S1A-E | 130 mm | 100 mm | 2.5 t | 3 | GED2016044 | 4036976123609 | https://www.tomanro.de/65151-GEDORE_Schnellspann_Abzieher_3_armig_107_S1A_E-Produkte |
| 1.07/S2-E | 160 mm | 150 mm | 5 t | 3 | GED2016052 | 4036976123616 | https://www.tomanro.de/65152-GEDORE_Schnellspann_Abzieher_3_armig_107_S2_E-Produkte |
| 1.07/S2A-E | 200 mm | 150 mm | 5 t | 3 | GED2016060 | 4036976123623 | https://www.tomanro.de/65153-GEDORE_Schnellspann_Abzieher_3_armig_107_S2A_E-Produkte |
Technische Details (je Variante)
| Ausführung | Spindelmaß | Schlüsselweite | Hydraulikspindel optional | Hakenfußbreite c | Hakenfußtiefe d | Hakenfußstärke Spitze e | Hakenfußtiefe f |
|---|---|---|---|---|---|---|---|
| 1.07/S1-E | M14x1,5x140 | SW 17 mm | - | 29.8 mm | 7.5 mm | 3.7 mm | 13.5 mm |
| 1.07/S1A-E | M14x1,5x140 | SW 17 mm | - | 29.8 mm | 7.5 mm | 3.7 mm | 13.5 mm |
| 1.07/S2-E | G 1/2 x 210 | SW 22 mm | 1.06/HSP1 | 40 mm | 7 mm | 5.0 mm | 15 mm |
| 1.07/S2A-E | G 1/2 x 210 | SW 22 mm | 1.06/HSP1 | 40 mm | 7 mm | 5.0 mm | 15 mm |

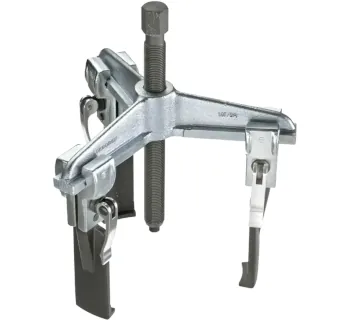

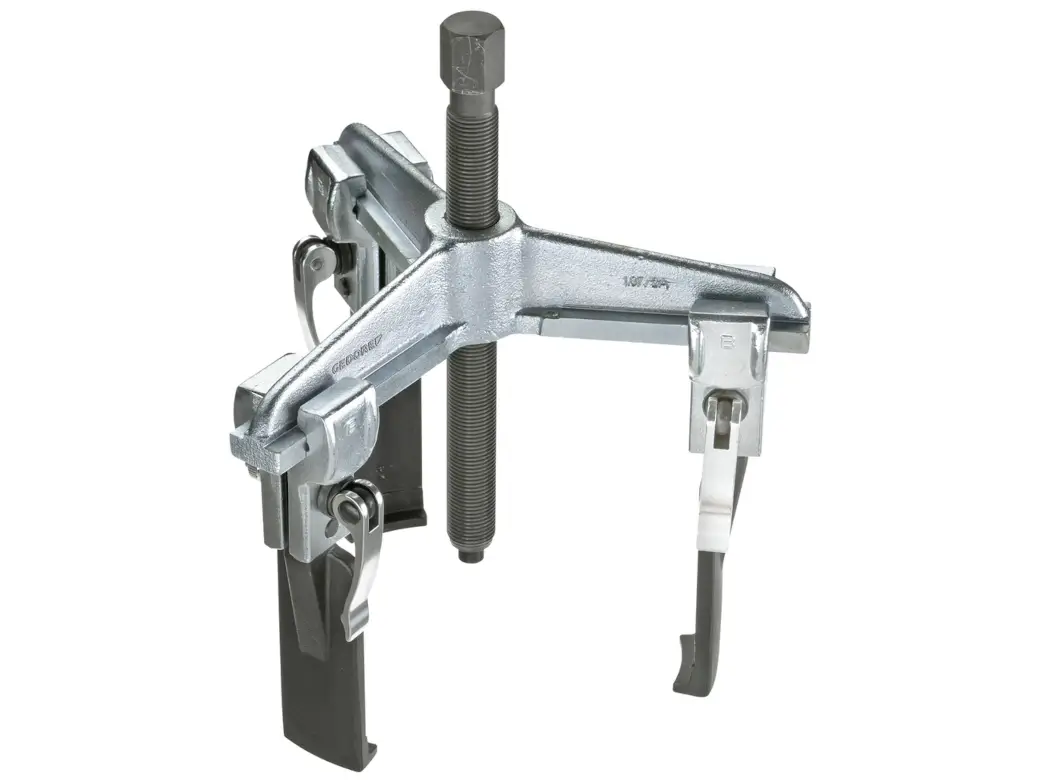

Produktbild
Passende Artikel/Zubehör
- Fetthydraulik-Druckspindel (1.06/HSP) – als Option für Varianten, bei denen Hydraulikspindel optional 1.06/HSP1 angegeben ist.
- Universal-Abzieher (1.06) – alternative GEDORE Abzieher-Baureihe für andere Spann- und Zugkraftbereiche.
- Schnellspann-Abzieher 3-armig (1.07/E) – verwandte Ausführung innerhalb der GEDORE Schnellspann-Abzieher.
