GEDORE Schnellspann-Abzieher 3-armig (1.07/E)

Der GEDORE Schnellspann-Abzieher 3-armig (1.07/E) ist ein professioneller 3-armiger Abzieher für das kontrollierte Abziehen von z. B. Zahnrädern, Lagern, Rädern und vergleichbaren Bauteilen. Die 3 Arme sorgen für eine optimale Lastverteilung und unterstützen ein kippsicheres sowie materialschonendes Arbeiten.

Kernmerkmal ist die patentierte Schnellverstellung zum werkzeuglosen Einstellen und Nachjustieren der Haken. Die selbsttragenden Haken mit T-Profil sind für eine formschlüssige Verbindung ausgelegt; durch Umstecken der Haken ist die Nutzung als Innenabzieher möglich. Die nitrocarburierte Spindeloberfläche ist verschleißfest und korrosionsbeständig, wodurch die Spindel leichtgängig und sauber bleibt – Fetten oder Ölen ist nicht notwendig.

Für die Anpassung an unterschiedliche Aufgaben ist die Traverse mit weiteren Spindel- und Hakenausführungen sowie -längen aus dem GEDORE Abzieher-Baukasten kombinierbar. Je nach Variante stehen abgestufte Spannweiten, Spanntiefen und Zugkräfte bis 7.5 t zur Verfügung; in ausgewählten Größen ist eine Hydraulikspindel als Option vorgesehen.

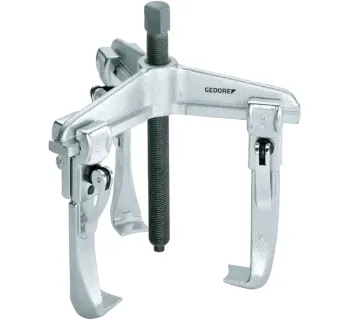

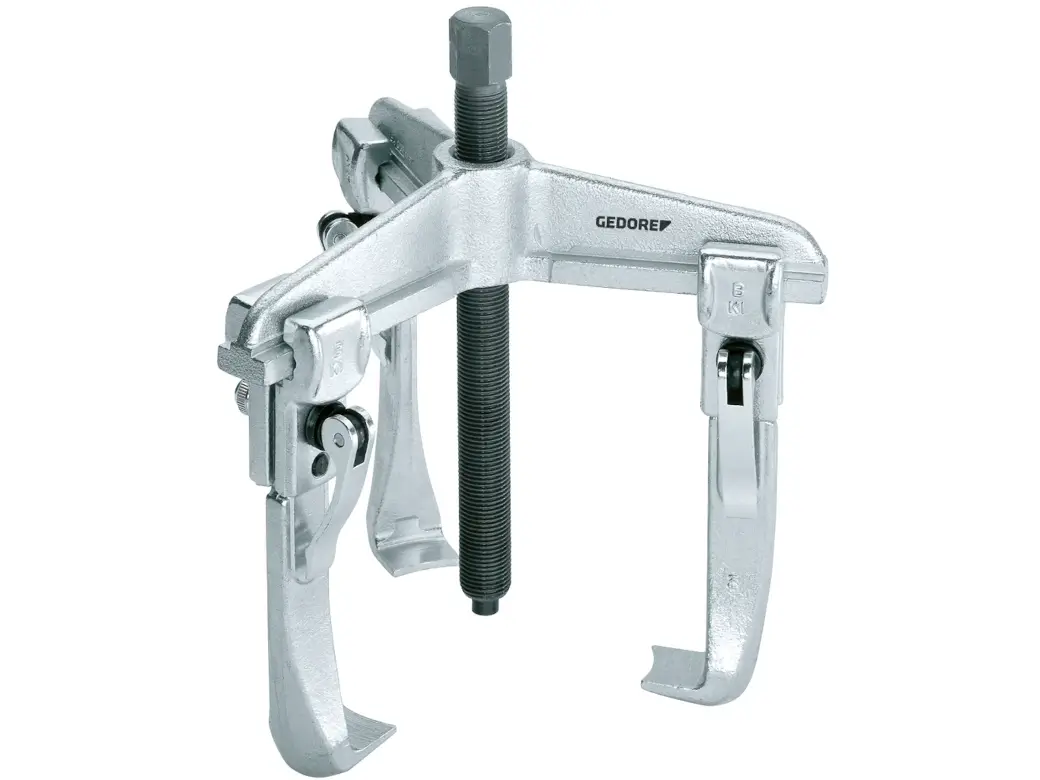

Produktbild

Einsatzbereiche

• Werkstatt & Service: Demontage von Lagern, Zahnrädern und Riemenscheiben bei Wartung und Reparatur.
• Industrie-Instandhaltung: Abziehen festsitzender Bauteile an Maschinen und Anlagen.
• Fahrzeugtechnik: Arbeiten an Naben, Wellen und lagernden Baugruppen.
• Maschinenbau: universelle Abziehaufgaben durch Nutzung als Außen- und Innenabzieher.

Unterschiede der Varianten

Die Baureihe umfasst fünf Größen (1.07/1-E bis 1.07/3-E) mit unterschiedlichen Spannweiten (Außen/Innen), Spanntiefen, Zugkräften und Spindelmaßen. Bei den Varianten mit 5 t und 7.5 t ist eine Hydraulikspindel (variantenabhängig) als Option angegeben.

Sicherheitsaspekte

• Zentrischer Ansatz: Haken gleichmäßig positionieren, damit die Kraft symmetrisch eingeleitet wird.
• Sicherer Sitz: Vor dem Anziehen der Spindel Hakenanlageflächen prüfen und die Einstellung bei Bedarf nachjustieren.
• Werkzeugloses Nachjustieren: Die Schnellverstellung erlaubt kontrolliertes Nachstellen ohne zusätzliche Werkzeuge.
• Saubere Spindel: Die nitrocarburierte Oberfläche unterstützt leichtgängige Bedienung ohne notwendiges Fetten/Ölen.

Passende Artikel/Zubehör

• GEDORE Fetthydraulik-Druckspindel (1.06/HSP): Hydraulikunterstützung für kompatible Ausführungen (z. B. 1.06/HSP1, 1.06/HSP2).
• GEDORE Ersatzspindeln für Abzieher: Austausch und Systemanpassung bei passenden Spindelgewinden und Nutzlängen.
