GEDORE Abzieher 3-armig mit Ganzstahlhaken
Der GEDORE Abzieher 3-armig mit Ganzstahlhaken ist ein robuster 3-armiger Universal-Abzieher für zentrisches, kontrolliertes Abziehen von z. B. Zahnrädern und Lagern. Die aus einem Stück geschmiedeten Ganzstahlhaken mit Hakenbremse (Verstellung per Tastendruck) unterstützen den sicheren Halt; durch Umstecken ist Außen- und Innenabziehen möglich.
- 3-armige Bauweise: gleichmäßige Lastverteilung für zentrisches Abziehen.
- Ganzstahlhaken: laut Typenseite aus einem Stück geschmiedet.
- Hakenbremse: Hakenverstellung nur per Tastendruck (Sicherung gegen Verrutschen).
- Außen- & Innenabzieher: Funktion durch Umstecken der Haken.
- Varianten/Größen: abgestufte Spannweiten, Spanntiefen und Zugkräfte je Ausführung.
Der GEDORE Abzieher 3-armig mit Ganzstahlhaken ist ein robuster 3-armiger Universal-Abzieher für zentrisches, kontrolliertes Abziehen von z. B. Zahnrädern und Lagern. Die aus einem Stück geschmiedeten Ganzstahlhaken mit Hakenbremse (Verstellung per Tastendruck) unterstützen den sicheren Halt; durch Umstecken ist Außen- und Innenabziehen möglich.
- 3-armige Bauweise: gleichmäßige Lastverteilung für zentrisches Abziehen.
- Ganzstahlhaken: laut Typenseite aus einem Stück geschmiedet.
- Hakenbremse: Hakenverstellung nur per Tastendruck (Sicherung gegen Verrutschen).
- Außen- & Innenabzieher: Funktion durch Umstecken der Haken.
- Varianten/Größen: abgestufte Spannweiten, Spanntiefen und Zugkräfte je Ausführung.
Informationen: Abzieher 3-armig mit Ganzstahlhaken
Der GEDORE Abzieher 3-armig mit Ganzstahlhaken ist ein Universal-Abzieher für zentrisches und sicheres Abziehen von z. B. Zahnrädern, Lagern, Riemenscheiben und weiteren Bauteilen. Die 3-armige Ausführung verteilt die Last gleichmäßig auf 3 Abzughaken und unterstützt damit eine kontrollierte Demontage.
Die Ganzstahlhaken sind laut Typenseite aus einem Stück geschmiedet. Eine integrierte Hakenbremse dient als Sicherung gegen ungewolltes Verrutschen; die Haken lassen sich per Tastendruck auf der Traverse verstellen. Durch Umstecken der Haken kann das Werkzeug als Außen- und Innenabzieher eingesetzt werden.

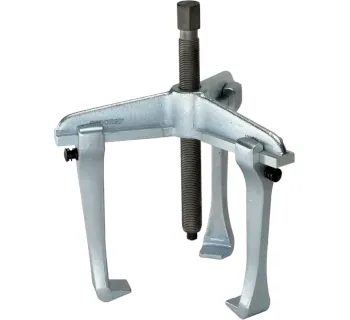

Produktbild
Einsatzbereiche
- Werkstatt & Service: Demontage von Lagern, Zahnrädern, Buchsen und Riemenscheiben bei Wartung und Reparatur.
- Industriemontage: kontrolliertes Abziehen von Bauteilen an Maschinen und Anlagen.
- Land- und Baumaschinen: robuste Demontagearbeiten an lagernden Verbindungen und Baugruppen.
Unterschiede der Varianten
Die Baureihe wird in mehreren Größen angeboten und unterscheidet sich je nach Ausführung in Spannweiten, Spanntiefe, Zugkraft und Spindelabmessungen. Je nach Modell ist eine Hydraulikspindel als Option vorgesehen.
Sicherheitsaspekte
- Hakenbremse: Verstellen der Haken nur durch gezielten Tastendruck (Sicherung gegen unbeabsichtigtes Verrutschen).
- Vor dem Abziehen: Haken gleichmäßig und korrekt am Werkstück ansetzen und Sitz vor dem Kraftaufbau prüfen.
Technische Daten (Typenübersicht)
| Ausführung | Spannweite max. Außenabzieher | Spannweite min. Innenabzieher | Spannweite max. Innenabzieher | Spanntiefe | Zugkraft | Anzahl Arme | Gewicht | Artikel-Nr. | EAN/GTIN | Spindelmaß | Schlüsselweite | Hydraulikspindel optional | Hakenfußbreite | Hakenfußtiefe | Hakenfußstärke an der Spitze |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.07/11-B | 90 mm | 70 mm | 140 mm | 100 mm | 3 t | 3 | 1.2 kg | GED1957945 | 4036976121582 | M14x1.5x140 | SW 17 mm | optional | 22 mm | 15 mm | 3.0 mm |
| 1.07/1A1-B | 130 mm | 80 mm | 180 mm | 100 mm | 3 t | 3 | 1.4 kg | GED1957953 | 4036976121599 | M14x1.5x140 | SW 17 mm | optional | 22 mm | 15 mm | 3.0 mm |
| 1.07/21-B | 160 mm | 100 mm | 220 mm | 150 mm | 5 t | 3 | 3.5 kg | GED1957961 | 4036976121605 | G 1/2 x 210 | SW 22 mm | 1.06/HSP1 | 30 mm | 24 mm | 3.5 mm |
| 1.07/2A1-B | 200 mm | 100 mm | 260 mm | 150 mm | 5 t | 3 | 3.7 kg | GED1957988 | 4036976121612 | G 1/2 x 210 | SW 22 mm | 1.06/HSP1 | 30 mm | 24 mm | 3.5 mm |
| 1.07/31-B | 250 mm | 100 mm | 400 mm | 200 mm | 7.5 t | 3 | 8.0 kg | GED1957996 | 4036976121629 | G 3/4 x 280 | SW 27 mm | 1.06/HSP2 | 36 mm | 28 mm | 6.5 mm |
Passende Artikel/Zubehör
- GEDORE Fetthydraulik-Druckspindel (1.06/HSP) (Option zur kraftunterstützten Demontage; Montagehinweise laut Typenseite).
- GEDORE Ersatzspindeln für Abzieher (Austausch bei Verschleiß bzw. Anpassung an Gewinde/Nutzlängen).
