GEDORE Schnellspann-Abzieher, schlanke Haken
Der GEDORE Schnellspann-Abzieher, schlanke Haken (1.06/S-E) ist ein robuster 2-armiger Abzieher für schnelles, kontrolliertes Abziehen von z. B. Scheiben, Rädern und Kugellagern – besonders bei engen Zwischenräumen und schwer zugänglichen Stellen. Schlanke Hakenfüße, Schnellspann-Abzughaken und Einstellskala unterstützen das zentrische, kraftoptimierte Arbeiten.
- Schlanke Hakenfüße: ideal für enge Zwischenräume und schwer zugängliche Stellen.
- Schnellspann-Abzughaken: schnelles Einstellen und Nachjustieren.
- 2-armige Bauweise: kontrolliertes Abziehen bei typischen Werkstatt- und Industrieanwendungen.
- Einstellskala: erleichtert symmetrisches Justieren und zentrisches Ziehen.
- Kraftoptimiertes Abziehen: gleichmäßige Einstellung unterstützt kontrollierten Kraftaufbau.
Spanntiefe
Zugkraft
Anzahl Arme
Artikel-Nr.:
Der GEDORE Schnellspann-Abzieher, schlanke Haken (1.06/S-E) ist ein robuster 2-armiger Abzieher für schnelles, kontrolliertes Abziehen von z. B. Scheiben, Rädern und Kugellagern – besonders bei engen Zwischenräumen und schwer zugänglichen Stellen. Schlanke Hakenfüße, Schnellspann-Abzughaken und Einstellskala unterstützen das zentrische, kraftoptimierte Arbeiten.
- Schlanke Hakenfüße: ideal für enge Zwischenräume und schwer zugängliche Stellen.
- Schnellspann-Abzughaken: schnelles Einstellen und Nachjustieren.
- 2-armige Bauweise: kontrolliertes Abziehen bei typischen Werkstatt- und Industrieanwendungen.
- Einstellskala: erleichtert symmetrisches Justieren und zentrisches Ziehen.
- Kraftoptimiertes Abziehen: gleichmäßige Einstellung unterstützt kontrollierten Kraftaufbau.
Informationen: Schnellspann-Abzieher, schlanke Haken
Der GEDORE Schnellspann-Abzieher, schlanke Haken (Baureihe 1.06/S-E) ist ein 2-armiger Abzieher für das schnelle und kontrollierte Abziehen von Bauteilen wie Scheiben, Rädern und Kugellagern, insbesondere dort, wo enge Zwischenräume und schwer zugängliche Stellen den Einsatz normaler Haken erschweren.
Kennzeichnend sind sehr schmal geschmiedete Hakenfüße für präzises Greifen, Schnellspann-Abzughaken für zügiges Einstellen und Nachjustieren sowie eine Einstellskala, die ein gleichmäßiges Justieren unterstützt und damit ein zentrisches sowie kraftoptimiertes Abziehen erleichtert.
Einsatzbereiche
- Kfz-/NFZ-Werkstätten: Demontage festsitzender Komponenten an beengten Einbaustellen.
- Maschinenbau & Instandhaltung: Abziehen von Press-/Passsitzen in schwer zugänglichen Maschinenbereichen.
- Industrie-Wartung: Servicearbeiten an Antrieben, Aggregaten und Baugruppen mit begrenztem Greifraum.
- Handwerk & Werkstatt: Universelles Abziehen bei häufigem Wechsel der Bauteilgrößen.
Unterschiede der Varianten
Die Varianten unterscheiden sich in Spannweite, Spanntiefe, Zugkraft, Gewicht sowie in Spindel- und Hakenfußmaßen. Für größere Bauteile werden Ausführungen mit höherer Zugkraft und passender Spanntiefe gewählt; bei den 5-t-Varianten ist eine Hydraulikspindel als Option angegeben.
Sicherheitsaspekte
- Gleichmäßiges Justieren: Die Einstellskala unterstützt symmetrisches Einstellen für zentrisches Abziehen.
- Schnelles Nachjustieren: Schnellspann-Abzughaken reduzieren Umrüstzeit und unterstützen kontrolliertes Arbeiten.
- Schonender Zugang: Schlanke Hakenfüße erleichtern das Greifen, ohne unnötig Platz zu beanspruchen.
Technische Daten (Typenübersicht)
| Ausführung | Spannweite max. Außenabzieher | Spanntiefe | Zugkraft max. | Anzahl Arme | Gewicht ca. | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|
| 1.06/S1-E | 100 mm | 100 mm | 2 t | 2 | 1.1 kg | GED2015706 | 4036976123456 |
| 1.06/S1A-E | 140 mm | 100 mm | 2.5 t | 2 | 1.4 kg | GED2015714 | 4036976123463 |
| 1.06/S2-E | 160 mm | 150 mm | 5 t | 2 | 2.9 kg | GED2015722 | 4036976123470 |
| 1.06/S2A-E | 200 mm | 150 mm | 5 t | 2 | 3.6 kg | GED2015730 | 4036976123487 |
Technische Detaildaten (je Variante)
1.06/S1-E
| Gedore Artikel-Nr. | 2015706 |
| EAN/GTIN | 4036976123456 |
| Spannweite max. Außenabzieher | 100 mm |
| Spanntiefe | 100 mm |
| Zugkraft max. | 2 t |
| Spindelmaß | M14x1,5x140 |
| Schlüsselweite | SW 17 mm |
| Hydraulikspindel optional | - |
| Hakenfußbreite (c) | 29.8 mm |
| Hakenfußtiefe (d) | 7.5 mm |
| Hakenfußstärke an der Spitze (e) | 3.7 mm |
| Hakenfußtiefe (f) | 13.5 mm |
| Skalenteilung | x |
1.06/S1A-E
| Gedore Artikel-Nr. | 2015714 |
| EAN/GTIN | 4036976123463 |
| Spannweite max. Außenabzieher | 140 mm |
| Spanntiefe | 100 mm |
| Zugkraft max. | 2.5 t |
| Spindelmaß | M14x1,5x140 |
| Schlüsselweite | SW 17 mm |
| Hydraulikspindel optional | - |
| Hakenfußbreite (c) | 29.8 mm |
| Hakenfußtiefe (d) | 7.5 mm |
| Hakenfußstärke an der Spitze (e) | 3.7 mm |
| Hakenfußtiefe (f) | 13.5 mm |
| Skalenteilung | x |
1.06/S2-E
| Gedore Artikel-Nr. | 2015722 |
| EAN/GTIN | 4036976123470 |
| Spannweite max. Außenabzieher | 160 mm |
| Spanntiefe | 150 mm |
| Zugkraft max. | 5 t |
| Spindelmaß | G 1/2 x 210 |
| Schlüsselweite | SW 22 mm |
| Hydraulikspindel optional | 1.06/HSP1 |
| Hakenfußbreite (c) | 40 mm |
| Hakenfußtiefe (d) | 7 mm |
| Hakenfußstärke an der Spitze (e) | 5.0 mm |
| Hakenfußtiefe (f) | 15 mm |
| Skalenteilung | x |
1.06/S2A-E
| Gedore Artikel-Nr. | 2015730 |
| EAN/GTIN | 4036976123487 |
| Spannweite max. Außenabzieher | 200 mm |
| Spanntiefe | 150 mm |
| Zugkraft max. | 5 t |
| Spindelmaß | G 1/2 x 210 |
| Schlüsselweite | SW 22 mm |
| Hydraulikspindel optional | 1.06/HSP1 |
| Hakenfußbreite (c) | 40 mm |
| Hakenfußtiefe (d) | 7 mm |
| Hakenfußstärke an der Spitze (e) | 5.0 mm |
| Hakenfußtiefe (f) | 15 mm |
| Skalenteilung | x |

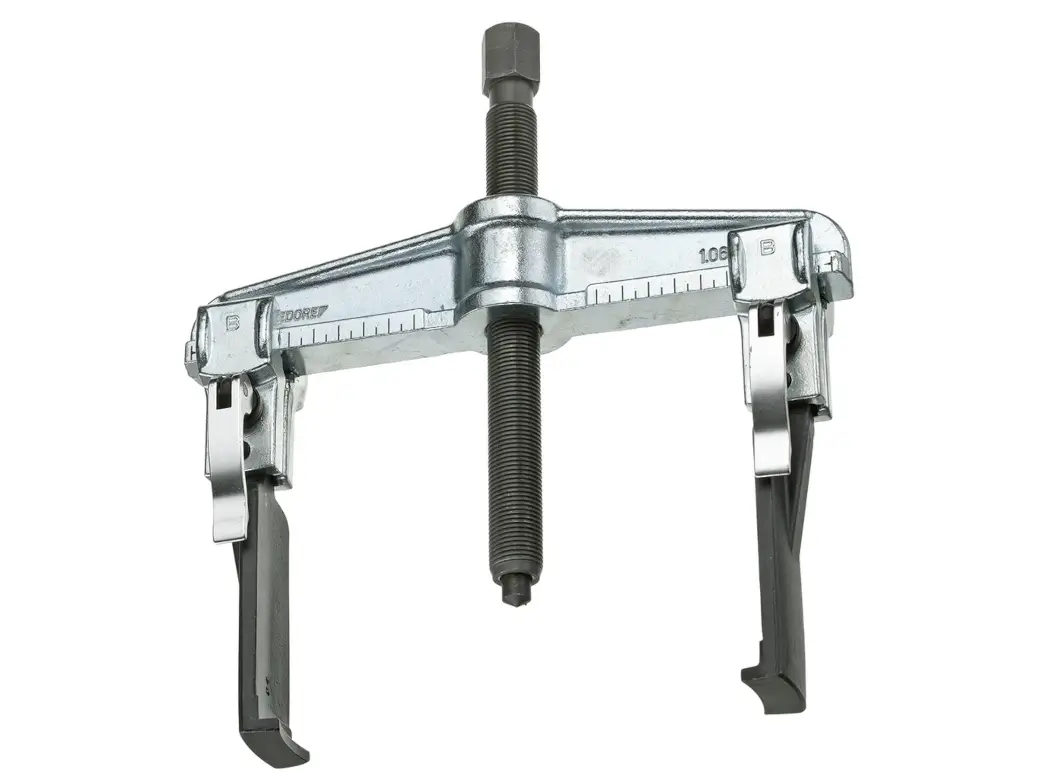

Abbildung
Passende Artikel/Zubehör
- GEDORE Fetthydraulik-Druckspindel (1.06/HSP): Hydraulikunterstützung für passende Abzieher-Varianten.
- GEDORE Schnellspann-Abzieher (1.06/E): Schnellspann-Ausführung innerhalb der 1.06-Systemfamilie.
- GEDORE Universal-Abzieher (1.06): Alternative 2-armige Ausführung der 1.06-Baureihe.
