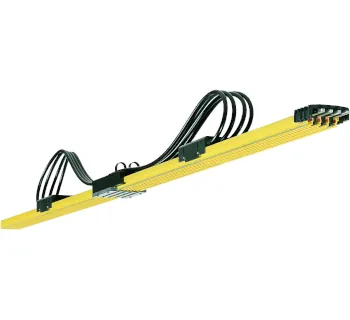

Wampfler Dehnelement 083161-...

Das Dehnelement 083161-... von Conductix-Wampfler ist ein Bauteil für das Kompakt-Schleifleitungssystem MultiLine 0831, das thermische Längenänderungen im Schleifleitungsstrang aufnehmen kann. Es wird eingesetzt, wenn Umgebungstemperatur und Erwärmung der Schleifleitung zu einer relevanten Längenausdehnung führen und dadurch Montageabstände, Verbinderstellen und Schienenhalterpositionen mechanisch kritisch werden.

Bei Anlagen von über 200 m Länge und einer Temperaturschwankung (ΔT) im Betrieb von mehr als 20°C wird der Einsatz von Dehnelementen empfohlen. Bei Anlagenlängen von weniger als 200 m oder wenn die Temperaturschwankung (ΔT) weniger als 20 K beträgt, werden typischerweise keine Dehnelemente benötigt.

Einsatzbereiche

Das System MultiLine 0831 dient der Energie- und Datenübertragung auf geraden Verfahrwegen in Innenanlagen sowie wettergeschützten Außenanlagen. Typische Anwendungen sind:

• Regalbediengeräte in Automatik- und Hochregallagern
• Krane und Kranbahnen mit linearem Fahrweg
• Transportfahrzeuge und verfahrbare Einheiten
• Sondermaschinen mit spurgeführten, ortsveränderlichen Verbrauchern

Unterschiede der Varianten

Die Ausführungen der Dehnelemente 083161-... sind in unterschiedlichen Polzahlen verfügbar (z. B. 3, 4 oder 5). Zusätzlich sind Varianten mit PE (Schutzleiter) verfügbar.

Sicherheitsaspekte

Für das Kompakt-Schleifleitungssystem 0831 gilt als bestimmungsgemäße Verwendung die Energie- und Datenübertragung auf geraden Verfahrwegen. Der Einsatz ist u. a. für spurgeführte, ortsveränderliche Verbraucher in Innenräumen (nicht öffentlich zugänglicher Lagerbereich) beschrieben.

Um Montageprobleme durch Wärmedehnung zu vermeiden, ist auf die genaue Ausrichtung der Schienenhalter zu achten, damit die Schiene im Halter gleiten kann. Außerdem sind die Mindestabstände zu Verbinderstellen und Einspeisungen einzuhalten, um Kollisionen bzw. Hemmungen bei Längenausdehnung zu vermeiden.

Als Orientierung wird genannt: Ohne Dehnelemente sind Anlagenlängen L ≤ 200.000 mm im Normaltemperaturbereich mit einer maximalen Temperaturänderung von 30 K möglich; bei L > 200.000 mm sind Dehnelemente vorzusehen.

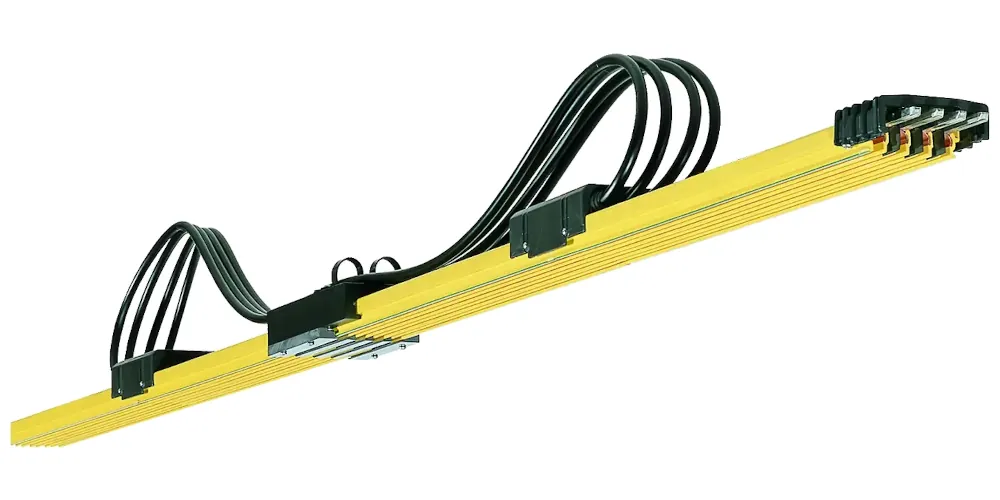

Bild zur Einordnung

Passende Artikel/Zubehör

Für eine vollständige Auslegung im System MultiLine 0831 sind neben Dehnelementen typischerweise Komponenten zur Befestigung, Kontaktierung und Einspeisung relevant (z. B. Schienenklemmen, Stromabnehmer, Systemübersicht/Planung).
