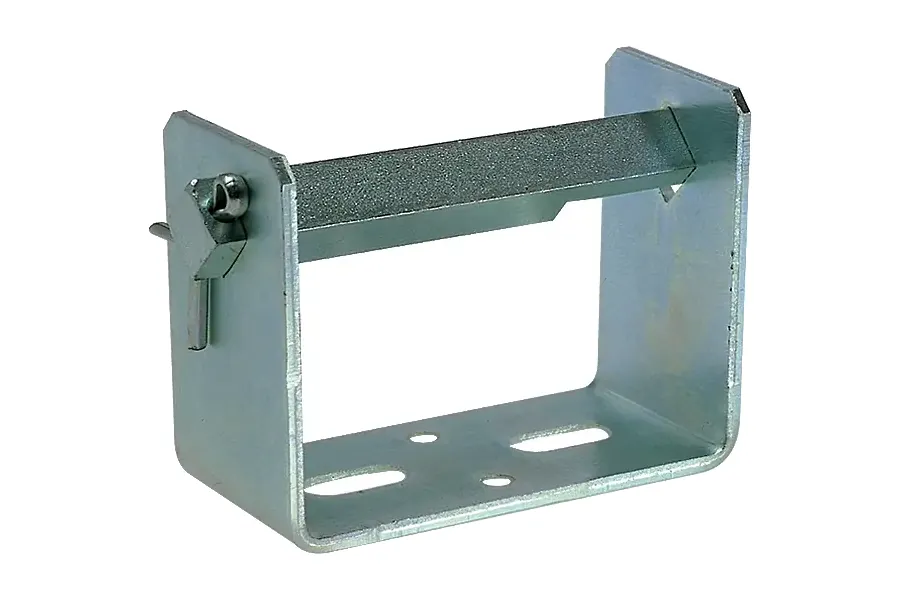

Wampfler Mitnehmerbügel 081050-...
Der Conductix-Wampfler Mitnehmerbügel 081050-... dient zur geordneten Aufnahme und Befestigung von Stromabnehmern Typ 083102 am bewegten Verbraucher im Umfeld des MultiLine 0831-Systems. Er ist in Varianten für 3, 4 oder 5 Stromabnehmer erhältlich, ermöglicht eine Justage über Langlöcher und sichert die Stromabnehmer über Vierkantbolzen und Splint. Bei Defekt lassen sich die Stromabnehmer laut Typenseite leicht demontieren.
- Passend für 083102 – Aufnahme von Stromabnehmern Typ 083102
- Varianten 3/4/5 – passende Polzahl durch Anzahl der Stromabnehmer
- Montage & Justage – Befestigung über Langlöcher, nachträgliches Ausrichten möglich
- Sichere Fixierung – Führung über Vierkantbolzen und Sicherung per Splint
- Servicefreundlich – Stromabnehmer bei Defekt leicht demontierbar
Artikel-Nr.:
Der Conductix-Wampfler Mitnehmerbügel 081050-... dient zur geordneten Aufnahme und Befestigung von Stromabnehmern Typ 083102 am bewegten Verbraucher im Umfeld des MultiLine 0831-Systems. Er ist in Varianten für 3, 4 oder 5 Stromabnehmer erhältlich, ermöglicht eine Justage über Langlöcher und sichert die Stromabnehmer über Vierkantbolzen und Splint. Bei Defekt lassen sich die Stromabnehmer laut Typenseite leicht demontieren.
- Passend für 083102 – Aufnahme von Stromabnehmern Typ 083102
- Varianten 3/4/5 – passende Polzahl durch Anzahl der Stromabnehmer
- Montage & Justage – Befestigung über Langlöcher, nachträgliches Ausrichten möglich
- Sichere Fixierung – Führung über Vierkantbolzen und Sicherung per Splint
- Servicefreundlich – Stromabnehmer bei Defekt leicht demontierbar
Informationen: Mitnehmerbügel 081050-...
Der Mitnehmerbügel 081050-... dient zur mechanischen Aufnahme und Anordnung von Stromabnehmern Typ 083102 im Umfeld des MultiLine 0831-Schleifleitungssystems. Die Stromabnehmerarme werden mit ihrem Vierkant auf einen Bolzen geschoben und über einen Splint im Bügel gesichert, sodass eine definierte, kompakte Stromabnehmer-Anordnung am bewegten Verbraucher realisiert werden kann.
Der Bügel ist in drei Größen verfügbar und kann bis zu 5 Stromabnehmer aufnehmen; über Langlöcher im Boden ist die Montage am Verbraucher möglich und ein nachträgliches Ausrichten wird unterstützt. Bei Defekt lassen sich die Stromabnehmer gemäß Typenseite leicht demontieren.
Einsatzbereiche
Der Mitnehmerbügel 081050-... wird eingesetzt, wenn mehrere Stromabnehmer 083102 am Fahrzeug/Verbraucher geordnet befestigt und sicher mitgeführt werden müssen, um eine stabile Kontaktierung in der Schleifleitung zu ermöglichen. Typische Anwendungen ergeben sich in Anlagen mit linear verfahrenden Verbrauchern und Schleifleitungssystemen, bei denen die Stromabnehmer am Fahrzeug montiert werden.
- Intralogistik (z. B. verfahrbare Einheiten mit Schleifleitung)
- Krane und Fördertechnik mit linearem Fahrweg
- Sondermaschinen mit bewegten Verbrauchern und Schleifleitungs-Energiezuführung
Unterschiede der Varianten
Der Mitnehmerbügel ist in drei Größen erhältlich und wird nach der benötigten Polzahl bzw. der Anzahl aufzunehmender Stromabnehmer ausgewählt: verfügbar sind Ausführungen für 3, 4 oder 5 Stromabnehmer.
Sicherheitsaspekte & Montagehinweise
- Mechanische Sicherung: Stromabnehmerarme mit Vierkant auf den Bolzen schieben und den Bolzen mittels Splint sichern.
- Montage am Verbraucher: Befestigung über die Langlöcher im Boden des Bügels; das ermöglicht eine nachträgliche Ausrichtung.
- Service: Stromabnehmer lassen sich bei Defekt gemäß Typenseite leicht demontieren.
Typenübersicht (Ausführungen)
| Ausführung | Polzahl | Gewicht | Artikel-Nr. |
|---|---|---|---|
| für 3 Stromabnehmer | 3 | ca. 0.3 kg | 081050-20x3 |
| für 4 Stromabnehmer | 4 | ca. 3.7 kg | 081050-20x4 |
| für 5 Stromabnehmer | 5 | ca. 0.44 kg | 081050-20x5 |

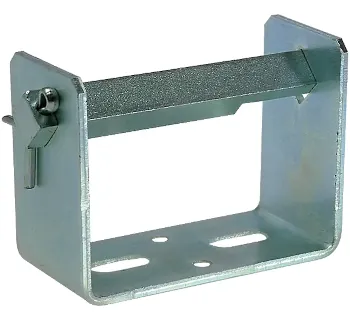

Bild zur Einordnung
Passende Artikel/Zubehör
- Stromabnehmer 083102-... (passend zur Aufnahme am Mitnehmerbügel 081050-...)
- MultiLine 0831 (Systemgruppe für Schleifleitung und Komponenten)
- Stromabnehmerkopf 083002-... (für Stromabnehmer und -Einheiten Typ 083102, 083103, 083104)
