REMA Flaschenzüge X-Line

Die REMA Flaschenzüge X-Line sind robuste Stirnradflaschenzüge für den schweren und intensiven Einsatz in Industrie, Bau und Werkstatt. Durch gelagerte Wellen und eine optimierte Übersetzung ist die notwendige Bedienkraft bei Volllast besonders gering, sodass Lasten wirtschaftlich und ergonomisch gehoben werden können.

Ein doppeltes Sperrklinkensystem und die zuverlässige Lastdruckbremse halten die Last in jeder Höhe sicher; Lasthaken und Hakenaufhängung mit Hakensicherung sowie eine Lastkettenwelle (Kettennuss) aus Präzisions-Stahllegierung erhöhen die Betriebssicherheit zusätzlich. Die galvanisch verzinkte Lastkette Güteklasse 8 nach EN 818-7 und das stabile Stahlblechgehäuse mit orangefarbiger Pulverbeschichtung sorgen für hohe Korrosionsbeständigkeit und gute Sichtbarkeit im Arbeitsbereich.

Die X-Line Baureihe deckt Standard-Tragfähigkeiten von 250 kg bis 10 t (Sonderausführungen bis ca. 50 t möglich) mit Standardhub 3.0 m und Betätigungshöhe 2.5 m ab; individuelle Hub- und Betätigungshöhen sind auf Anfrage lieferbar.

Einsatzbereiche der REMA X-Line Flaschenzüge

Der REMA X-Line Stirnradflaschenzug eignet sich für nahezu alle anspruchsvollen Hebeaufgaben, bei denen ein zuverlässiger Handkettenzug ohne Energieversorgung benötigt wird:

• Industrie & Fertigung – Heben und Positionieren von Maschinen, Werkzeugen, Formen und Stahlbaukomponenten an Kranbahnen, Konsolen oder Portalkranen.
• Bau- und Montageeinsätze – Stahl- und Anlagenbau, Infrastrukturprojekte, Montage von Aggregaten und Bauteilen, bei denen robuste Hebezeuge im Dauereinsatz gefragt sind.
• Wartung & Instandhaltung – Servicearbeiten an Pumpen, Antrieben, Lüftern, Rohrleitungssektionen oder Produktionsanlagen, häufig in Kombination mit Roll- oder Haspelfahrwerken.
• Transport- und Logistikbereiche – Ein- und Ausheben von Lasten in Werkstätten, Lagerbereichen und an Ladestellen.
• Schwer- und Sonderlasten – höhere Tragfähigkeiten bis in den Schwerlastbereich (mehrsträngige Ketten) für besonders anspruchsvolle Hebeaufgaben.

Dank der geringen Bedienkraft, der kompakten Bauform und der robusten Ausführung ist die X-Line Baureihe sowohl für stationäre Installationen als auch für den mobilen Einsatz in Servicefahrzeugen geeignet.

Varianten & technische Merkmale der X-Line Baureihe

Die X-Line Flaschenzüge sind in verschiedenen Tragfähigkeiten mit 1-, 2- oder 4-strängiger Lastkette erhältlich. Zentrale konstruktive Merkmale:​

• Geringe Bedienkraft bei Volllast dank gelagerter Wellen und optimierter Übersetzung.
• Doppeltes Sperrklinkensystem für erhöhte Betriebssicherheit der Lastdruckbremse.
• Lastdruckbremse, die Lasten in jeder Höhe sicher festhält.
• Lastkettenwelle (Kettennuss) aus Präzisions-Stahllegierung für hohe Verschleißfestigkeit.
• Lasthaken und Hakenaufhängung mit Hakensicherung – beide Haken biegen sich bei Überlast kontrolliert auf, anstatt abrupt zu brechen.
• Galvanisch verzinkte Lastkette Güteklasse 8 (EN 818-7) und verzinkte Handkette.
• Stabiles Stahlblechgehäuse mit orangefarbiger Pulverbeschichtung für gute Sichtbarkeit.
• Standardhub 3.0 m, Standard-Betätigungshöhe 2.5 m; Sonderhubhöhen lieferbar.

Auszug aus der X-Line Typenreihe (vereinfachter Überblick, Standardhub 3.0 m):

Hinweis: Vollständige Maßtabellen (A, B, C, D, H), Gewichte und weitere Hubhöhen finden sich in der Katalogseite REMA Flaschenzüge X-Line und der TOMANRO-Typenübersicht.

Häufige Fehler bei der Anwendung

Wie bei allen Handkettenzügen können auch bei den REMA X-Line Flaschenzügen typische Anwendungsfehler zu gefährlichen Situationen führen:

• Überlastung – Überschreiten der zulässigen Tragfähigkeit oder Verwendung des Flaschenzugs als Zuggerät für horizontale Transporte ohne Freigabe.
• Schrägzüge und Querbelastungen – der X-Line ist für überwiegend senkrechte Lastaufnahme ausgelegt; große Schrägzüge führen zu erhöhtem Verschleiß und möglichen Schäden an Haken, Kette und Aufhängung.
• Ungeeignete Anschlagmittel – nicht normgerechte oder beschädigte Ketten, Rundschlingen oder Schäkel können versagen; es sind ausschließlich geprüfte Anschlagmittel einzusetzen.
• Vernachlässigte Wartung – verschmutzte oder ungeschmierte Lastkette, beschädigte Haken oder schwergängige Bauteile erhöhen die Bedienkräfte und verschlechtern die Bremswirkung.
• Dauerhafte Lastaufnahme – der Flaschenzug ist ein Hebezeug, keine Dauerabstützung; angehobene Lasten sind zusätzlich mit Unterstellböcken oder geeigneten Konstruktionen zu sichern.
• Fehlerhafte Umgebungsauswahl – Einsatz in besonders aggressiven oder explosionsgefährdeten Bereichen, ohne dass das Gerät dafür freigegeben ist (X-Line ist keine ATEX-Ausführung).

Eine Sichtprüfung vor jedem Einsatz (Kette, Haken, Gehäuse, Kennzeichnung) und die Einhaltung der Wartungsvorgaben des Herstellers sind entscheidend für einen sicheren und langlebigen Betrieb.

Sicherheitsaspekte & Normen

Die REMA Flaschenzüge X-Line sind Handkettenzüge mit Lastdruckbremse und erfüllen die Anforderungen der europäischen Maschinenrichtlinie 2006/42/EG. Üblicherweise werden sie nach den einschlägigen Normen für Handhebezeuge (z.B. EN 13157) ausgelegt und mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert.

Für den gewerblichen Einsatz sind insbesondere zu beachten:

• Betriebssicherheitsverordnung (BetrSichV) mit Gefährdungsbeurteilung für Hebezeuge.
• DGUV-Vorschriften und -Regeln (z.B. DGUV Vorschrift 54, DGUV Regel 100-500).
• Wiederkehrende Prüfungen durch eine befähigte Person (i.d.R. jährlich, bei hoher Beanspruchung häufiger).
• Vollständige Dokumentation aller Prüfungen, Reparaturen und Änderungen im Prüfbuch.
• Unterweisung des Bedienpersonals in Anschlagtechnik, sichere Bedienung und Verhalten im Gefahrenbereich.

Grundsatz: Personen dürfen sich nie unter schwebenden Lasten aufhalten; der Gefahrenbereich ist zu sichern und deutlich zu kennzeichnen.

Beispielhafte Darstellung – REMA Flaschenzug X-Line

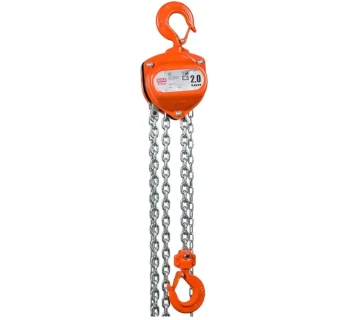

Die folgende Abbildung zeigt einen typischen REMA X-Line Flaschenzug mit Aufhänghaken, galvanisch verzinkter Lastkette, Lasthaken mit Hakensicherung und orangefarben pulverbeschichtetem Stahlblechgehäuse im Einsatz an einem I-Träger.

Passende Ergänzungsprodukte & Zubehör von REMA

Für ein vollständiges Hebe- und Transportsystem lassen sich die Flaschenzüge X-Line sinnvoll mit weiteren REMA-Produkten kombinieren:

• REMA Select 200 Stirnradflaschenzug – variable Flaschenzugbaureihe mit serienmäßiger Überlastsicherung OD; ideal, wenn zusätzlich ein Gerät mit integrierter Überlastabschaltung benötigt wird.
• REMA Flaschenzug mit Fahrwerk S20 – kombinierter Flaschenzug mit Fahrwerk in kompakter Bauart, mit wartungsfreien Kugellagern und Radbruchstützen für zusätzliche Sicherheit; geeignet für Profile mit geradem und schrägem Flansch.
• REMA X-Line Hebelzug – Hebelzug zum Heben, Ziehen und Spannen mit geringer Hebelkraft bei Volllast, doppeltem Sperrklinkensystem und Lastdruckbremse mit asbestfreiem Bremsbelag; ideale Ergänzung für horizontale Zug- und Spannanwendungen.
• REMA Trägerklemmen, Laufkatzen und Haspelfahrwerke – zur sicheren Aufhängung und Verfahrung der X-Line Flaschenzüge auf Kranbahnen und I-Trägern.
• REMA Anschlagketten & Anschlagmittel – 1- bis 4-strängige Anschlagketten, Rundschlingen und passende Schäkel für normgerechtes Anschlagen von Lasten.
• Alu-Portalkrane (TOMANRO Empfehlung) – mobile Portalkrane, an denen X-Line Flaschenzüge flexibel eingesetzt werden können, wenn keine feste Krananlage vorhanden ist.
