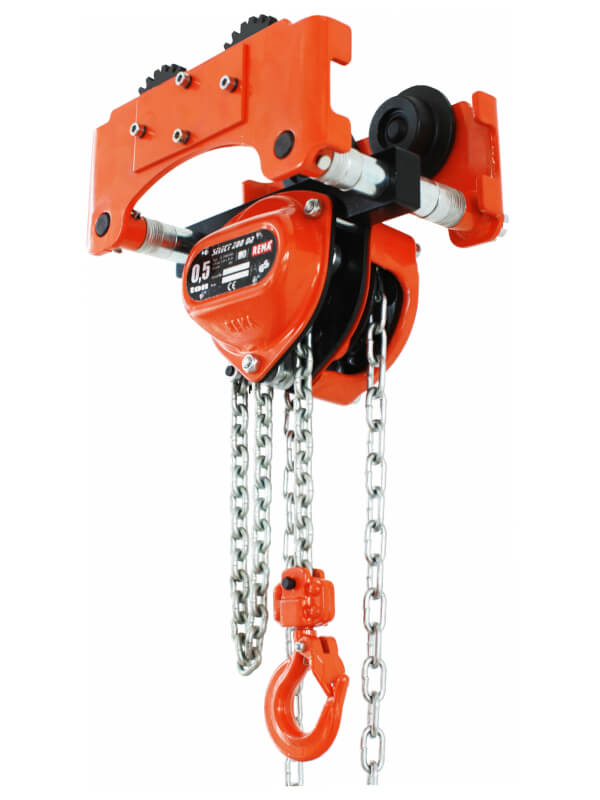

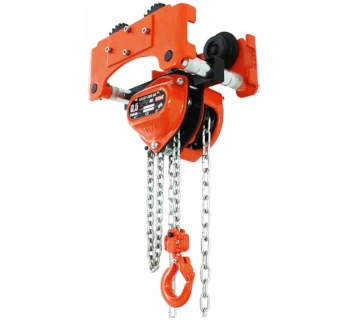

REMA Flaschenzug mit Fahrwerk S20

Der REMA Flaschenzug mit Fahrwerk S20 ist ein kombinierter Handkettenzug mit Fahrwerk in kompakter Bauart und besonders geringer Bauhöhe für das Heben und Verfahren von Lasten auf Trägern mit geradem oder schrägem Flansch. Das Fahrwerk ist fest mit dem Stirnradflaschenzug Select 200 OD kombiniert, wodurch eine sehr kurze Hakenbauhöhe, ein optimierter Hakenweg und eine saubere Krafteinleitung in den Träger erreicht werden.

Das Fahrwerk S20 läuft auf wartungsfreien Kugellagern und ist mit Radbruchstützen ausgestattet; der integrierte Select 200 OD Flaschenzug bietet eine serienmäßige Überlastsicherung, Lastdruckbremse und ein doppeltes Sperrklinkensystem – damit arbeitet die Kombination auch bei häufigem Einsatz sicher, leichtgängig und verschleißarm.

• Kompakter Flaschenzug mit Fahrwerk – Einheit aus Handkettenzug Select 200 OD und Fahrwerk S20.
• Tragfähigkeiten von 500 kg bis 5000 kg – passend für viele Montage- und Krananwendungen.:contentReference[oaicite:1]{index=1}
• Geeignet für Profile mit geradem und schrägem Flansch, z. B. IPE-, INP- oder IPB-Träger.:contentReference[oaicite:2]{index=2}
• Wartungsfreie Kugellager in den Fahrwerksrädern für geringe Schubkräfte beim Verfahren.:contentReference[oaicite:3]{index=3}
• Radbruchstützen für zusätzliche Sicherheit bei Radschäden oder Entgleisungstendenzen.:contentReference[oaicite:4]{index=4}
• Überlastsicherung OD im Select 200 zur Verhinderung gefährlicher Überlast beim Heben.:contentReference[oaicite:5]{index=5}
• Doppeltes Sperrklinkensystem und Lastdruckbremse, die Lasten in jeder Höhe festhalten.:contentReference[oaicite:6]{index=6}
• Lastkettenwelle aus Präzisions-Stahllegierung und stabiler Stahlblechkorpus mit pulverbeschichteter Oberfläche.:contentReference[oaicite:7]{index=7}
• CE-Kennzeichnung und z. T. TÜV/GS geprüft für dokumentierte Produktsicherheit.:contentReference[oaicite:8]{index=8}

Einsatzbereiche des Flaschenzugs mit Fahrwerk S20

Der Flaschenzug mit Fahrwerk S20 ist ausgelegt für industrielle Anwendungen, bei denen Lasten nicht nur gehoben, sondern auch entlang eines Trägers verfahren werden sollen und dabei nur eine begrenzte Bauhöhe zur Verfügung steht.

• Maschinen- & Anlagenbau: Heben und Verfahren von Aggregaten, Getrieben, Motoren und Baugruppen in Werkhallen.
• Montage- & Instandhaltung: Reparatur- und Serviceeinsätze an Produktionslinien, Pumpen, Lüftern oder Fördertechnik.
• Lager & Logistik: Lastaufnahme an Kranbahnen, Deckenkranen oder Portalträgern zum Umsetzen von Paletten, Werkzeugen und Formen.
• Stahlbau & Schlosserei: Einheben und Positionieren von Trägern, Rahmen und Modulen bei der Montage.
• Werkstatt- und Servicekrane: Einsatz an Portalkranen, Schwenkkranen oder Auslegerträgern mit begrenzter Lichthöhe.

Dank der kompakten Bauweise und der geringen Bedienkraft bei Volllast eignet sich der S20 besonders für häufig wiederkehrende Hebevorgänge mit manueller Bedienung.

Unterschiede der Varianten und technische Auswahlkriterien

Der REMA Flaschenzug mit Fahrwerk S20 wird in mehreren Tragfähigkeiten von 500 kg bis 5000 kg angeboten. Alle Varianten kombinieren das Fahrwerk S20 mit dem Stirnradflaschenzug Select 200 OD, unterscheiden sich jedoch in Tragfähigkeit, Anzahl der Kettenstränge und dem resultierenden Hakenmaß.:contentReference[oaicite:9]{index=9}

Alle Varianten sind für Trägerflanschbreiten im Bereich von etwa 74 mm bis 305 mm einstellbar; die exakte Verstellspanne ist abhängig von Tragfähigkeit und Fahrwerksausführung.:contentReference[oaicite:10]{index=10} Für die Auswahl sind insbesondere maximale Last, erforderliche Hubhöhe, Trägerprofil und die gewünschte Fahrstrecke maßgebend.

Häufige Fehler bei Planung und Einsatz

Trotz der robusten Ausführung des Flaschenzugs mit Fahrwerk S20 führen typische Planungs- und Anwendungsfehler immer wieder zu unnötigem Verschleiß oder sogar Sicherheitsrisiken.

• Tragfähigkeit falsch bemessen: Es wird nur das Bauteilgewicht angesetzt, nicht aber zusätzliche Anschlagmittel, Medienfüllungen oder dynamische Lasten (Rucken, Schwingen, Anfahren).
• Unpassende Trägergeometrie: Der S20 wird an Trägern mit ungeeigneter Flanschbreite oder -dicke montiert, sodass das Fahrwerk zu stramm oder zu lose läuft und sich im Betrieb verspannt.
• Falsche Einstellung des Fahrwerks: Seitenteile und Abstandshalter werden nicht korrekt eingestellt, was zu erhöhtem Rollwiderstand oder Schräglauf des Fahrwerks führt.
• Schrägzug: Der Flaschenzug wird nicht senkrecht unter der Last positioniert, sodass zusätzliche Querkräfte auf Haken, Kette und Fahrwerk wirken.
• Überlastung trotz OD: Die Überlastsicherung OD und Radbruchstützen werden als „Reserve“ interpretiert, statt den zulässigen Lastbereich konsequent einzuhalten.
• Vernachlässigte Kettenpflege: Verschmutzte oder trockene Lastkette erhöht Bedienkraft und Verschleiß und kann Korrosion begünstigen.
• Unzureichende Prüfungen: Fehlende oder unvollständige wiederkehrende Prüfungen durch eine befähigte Person lassen Risse, Verformungen oder Schäden an Haken, Kette, Fahrwerk und Aufhängung unentdeckt.:contentReference[oaicite:11]{index=11}

Werden diese Punkte bereits bei Auslegung, Montage und Betriebsorganisation berücksichtigt, erhöht sich die Lebensdauer des S20 deutlich bei gleichzeitig hohem Sicherheitsniveau.

Sicherheitsaspekte und relevante Normen

Der REMA Flaschenzug mit Fahrwerk S20 ist ein handbetriebener Flaschenzug mit Laufkatze und fällt unter die europäische Maschinenrichtlinie 2006/42/EG sowie die Norm EN 13157 für handbetriebene Krane.:contentReference[oaicite:12]{index=12}

• Maschinenrichtlinie 2006/42/EG: Vorgaben zu CE-Kennzeichnung, Konformitätserklärung und Betriebsanleitung, die dem Gerät beiliegen müssen.
• EN 13157 – Krane, Sicherheit, handbetriebene Krane: Konkretisiert Anforderungen an Handkettenzüge und Handlaufkatzen bezüglich Tragfähigkeit, Stabilität, Bremsverhalten und Prüfungen.
• Überlastsicherung OD: Die serienmäßige Überlastsicherung des Select 200 OD verhindert gefährliche Überlastungen beim Heben, ersetzt aber nicht die Pflicht zur korrekten Dimensionierung.:contentReference[oaicite:13]{index=13}
• Lastdruckbremse und doppeltes Sperrklinkensystem: Halten die Last in jeder Höhe sicher und bieten Redundanz gegen ungewolltes Absenken.:contentReference[oaicite:14]{index=14}
• Radbruchstützen und Auskippsicherung: Schützen bei Fahrwerksbeschädigungen und verhindern das Abfallen der Laufkatze vom Träger.:contentReference[oaicite:15]{index=15}
• Bestimmungsgemäße Verwendung: Keine Personenbeförderung, kein Einsatz in explosionsgefährdeten Bereichen ohne geeignete Ex-Ausführung, keine Stoß- oder Ruckbelastungen.
• Wiederkehrende Prüfungen: Je nach Einsatzbedingungen mindestens jährliche Prüfung durch eine befähigte Person nach nationalem Arbeitsschutzrecht (z. B. DGUV-Regelwerk), mit Dokumentation der Prüfergebnisse.

In Verbindung mit einer sorgfältigen Gefährdungsbeurteilung und geschultem Bedienpersonal erfüllt der Flaschenzug mit Fahrwerk S20 die Anforderungen an einen sicheren und wirtschaftlichen Handkettenzugbetrieb.

Passende Ergänzungsartikel & Systemlösungen von REMA (TOMANRO)

Für ein durchdachtes Systemkonzept lässt sich der Flaschenzug mit Fahrwerk S20 ideal mit weiteren REMA-Produkten kombinieren – von alternativen Stirnradflaschenzügen über Rollfahrwerke bis hin zu Katzpuffern und Trägerlösungen.

• REMA Stirnradflaschenzug Select 200 – der zugrundeliegende Handkettenzug des S20, mit Überlastsicherung OD, Lastdruckbremse und doppeltem Sperrklinkensystem; ideal, wenn der Flaschenzug auch ohne Fahrwerk benötigt wird.:contentReference[oaicite:16]{index=16}
• REMA Flaschenzüge X-Line – robuste Stirnradflaschenzüge für schweren und intensiven Einsatz, z. B. in Kombination mit separaten REMA-Fahrwerken.:contentReference[oaicite:17]{index=17}
• REMA Rollfahrwerk 116 – einstellbares Rollfahrwerk mit Stahlrädern und wartungsfreien Kugellagern, wenn ein vorhandener Flaschenzug an unterschiedlichen Trägern genutzt werden soll.:contentReference[oaicite:18]{index=18}
• REMA Spindel-Rollfahrwerk RMBT – Spindel-Fahrwerk mit Sicherheitshebel, Radbruchstützen und Auskippsicherung für häufig wechselnde Trägerbreiten.:contentReference[oaicite:19]{index=19}
• REMA einstellbarer Katzpuffer KB1 – Dämpfungseinheit zur Begrenzung des Fahrwegs und zum Schutz von Laufkatze, Träger und Endanschlägen.:contentReference[oaicite:20]{index=20}
• REMA Elektrokettenzüge – für Anlagen, bei denen ein späterer Wechsel von Handkettenzug auf Elektroantrieb vorgesehen ist.:contentReference[oaicite:21]{index=21}
