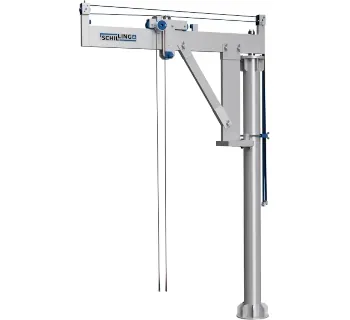

Schilling Alu-Schwenkkran / Alu-Drehkran

Der Aluminium-Säulenschwenkkran von Schilling ist ein leichter, robuster Kleinkran für das Heben und Positionieren von Lasten an festen Einsatzorten. Durch die korrosionsbeständige Ausführung eignet er sich für Innen- und Außenbereiche und wird typischerweise dort eingesetzt, wo Lasten regelmäßig an einem definierten Punkt aufgenommen und in einem großen Arbeitsradius umgesetzt werden müssen.

Der Ausleger ist 360° schwenkbar und bietet einen verstellbaren Arbeitsbereich mit Ausladung 892 - 1590 mm. Die integrierte Laufkatze wird über ein umlaufendes Band verfahren, sodass das Positionieren auch aus sicherer Distanz möglich ist. Der Kran ist in 5 Teile zerlegbar und kann von 2 Personen aufgebaut werden.

Einsatzbereiche

• Wartung & Instandhaltung: Handling von Motoren, Pumpen, Aggregaten oder Anbauteilen an festen Arbeitsplätzen.
• Kläranlagen / Wasserbau: Montage- und Servicearbeiten an Becken, Schächten und technischen Einrichtungen im Außenbereich.
• Hafen / Uferanlagen: Einsatz an Brüstungen oder Kaimauern für wiederkehrende Hebevorgänge.
• Produktion / Werkstatt: Lasten aufnehmen, drehen, umsetzen und punktgenau positionieren.
• Facility / Gebäude: Hebeaufgaben an Hallenrändern oder festen Montagepunkten mit großem Schwenkbereich.

Unterschiede der Varianten

Die Baureihe wird mit 250 kg oder 500 kg Tragkraft angeboten. Beide Varianten nutzen den gleichen Arbeitsbereich (Ausladung) und sind als Aluminium-Kran ausgeführt; sie unterscheiden sich insbesondere in der Tragkraft sowie im Eigengewicht.

Qualitätsmerkmale & Bedienkonzept

• Ausleger um 360° drehbar für großen Arbeitsbereich rund um den Montagepunkt.
• Manuell verstellbarer Schwenkausleger zur Anpassung der Ausladung an die Aufgabe.
• Laufkatze inklusive Feststeller zur Arretierung an der gewünschten Position.
• Umlaufendes Band zum Verfahren und Positionieren der Laufkatze aus sicherer Distanz.
• Einhängepunkt 3000 mm (am Bolzen der Laufkatze) zur Aufnahme elektrischer oder handbetriebener Hebezeuge.
• Endanschläge zur Vermeidung des Herabrollens des Rollfahrwerks.
• 5-teilige Konstruktion, Aufbau durch 2 Personen möglich.

Montage & Aufbau (praxisnah)

Die Befestigung erfolgt entweder durch Verdübeln am Boden oder durch Anflanschen an Brüstungen mittels Konsole. Für die Wandmontage ist eine Konsole separat zu bestellen.

Für den Aufbau wird die Säule am Boden bzw. an der Konsole befestigt, der Ausleger mit Abstützprofil und Schrägstrebe verschraubt und anschließend auf die Säule gesteckt. Eine Schelle am Stützprofil ermöglicht das Festsetzen des Schwenkarms und das Blockieren der Drehbewegung; die Laufkatze wird aufgesetzt und das umlaufende Band montiert.

Sicherheitsaspekte & Normen

• Tragfähigkeit: Einsatz ausschließlich innerhalb der jeweiligen Tragkraft (250 kg bzw. 500 kg).
• Lastweg: Lasten kontrolliert führen und die Laufkatze über das umlaufende Band aus sicherer Position verfahren.
• Arretierung: Laufkatze bei Bedarf mit Feststeller sichern; Schwenkbewegung über die Schelle blockierbar.
• Normen: Keine eindeutige Normen-/CE-Nennung auf der TOMANRO Typen- bzw. Produktseite gefunden.

Für den Betrieb sind die jeweils anwendungs- und landesspezifischen Vorgaben für Krane, Anschlagmittel und die eingesetzten Hebezeuge zu beachten (z. B. regelmäßige Prüfungen und geeignete Untergründe/Befestigungen).

Lieferumfang

• Laufkatze (im Lieferumfang enthalten).
• Feststeller und umlaufendes Band (Bestandteil der Laufkatzen-Ausstattung).

Die Konsole zur Wandmontage ist separat zu bestellen.

Passende Artikel/Zubehör

• Konsole zur Wandmontage (separat zu bestellen) für die Befestigung an Wand/Brüstung.
• Schilling Alu-Portalkran Standard als mobile Alternative, wenn wechselnde Einsatzorte benötigt werden.
• Schilling Alu-Portalkran fahrbar unter Last für verfahrbare Hebeaufgaben in Montage- und Servicebereichen.
• Schilling Alu-Portalkran Doppelträger fahrbar für hohe Flexibilität mit optimiertem Hubpunkt.
