Reid T-DAVIT mit Haspelkatze TDT

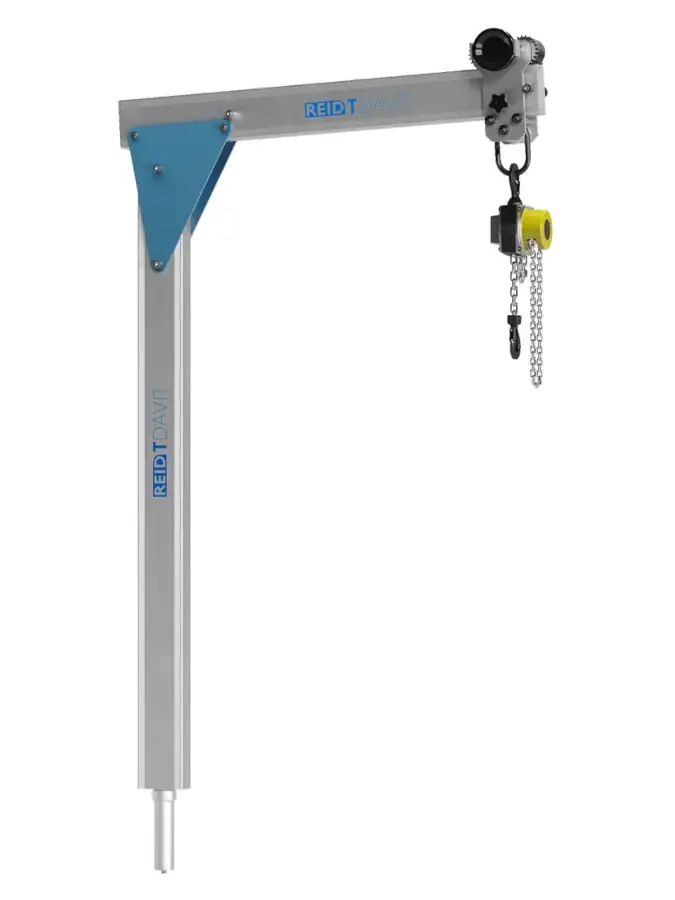

Der Reid T-DAVIT mit Haspelkatze TDT ist ein kompaktes Schwenkkran-System mit integrierter, zahnradgetriebener Haspellaufkatze für das kontrollierte Heben, Positionieren und Querfahren von Lasten entlang des Trägers. Er ist in verschiedenen Standardkonfigurationen verfügbar; dabei variieren Ausladung, Tragkraft und Höhe.

Ein zentrales Praxismerkmal: Die Laufkatze lässt sich auch unter Last bewegen und der Ausleger kann unter Last um 360° geschwenkt werden. Das System kann mit vielen manuellen oder elektrischen Hebezeugen kombiniert werden; die erforderliche Haspelkette ist in ausreichender Länge in der Ausführung als integrierte Haspelkatze berücksichtigt.

Einsatzbereiche

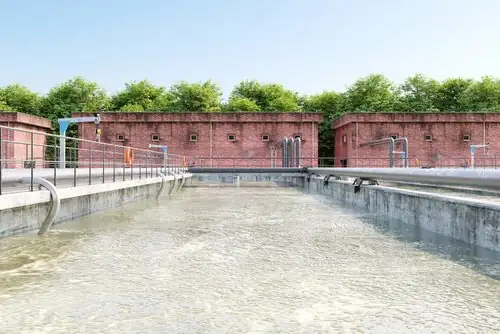

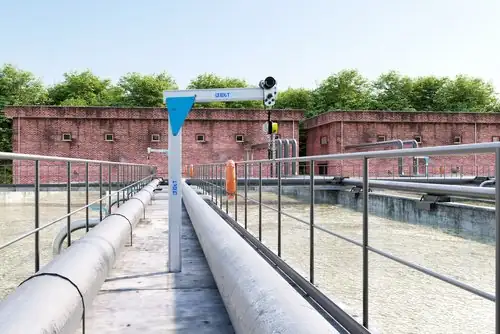

• Kläranlagen und Wasserwirtschaft: Heben und Umsetzen von Pumpen, Rührwerken, Belüftern und Einbauten an festen Entnahmepunkten.

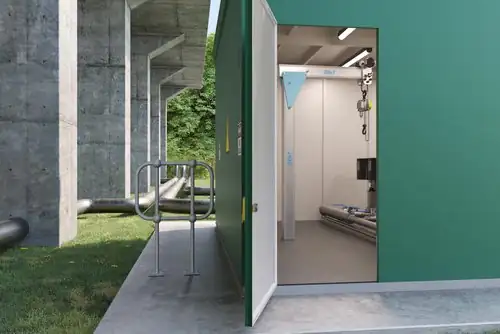

• Industrieanlagen: Service- und Instandhaltungsarbeiten in engen Maschinenräumen und Wartungsbereichen.
• Prozess- und Chemieumgebung: Hebeaufgaben in Bereichen mit Anforderungen an Ex-Schutz (ATEX).
• Technische Gebäudeausrüstung: Positionieren von Aggregaten, Filtern, Ventilen oder Komponenten an schwer zugänglichen Einsatzorten.
• Hafen-/Ufer- und Infrastruktur: Wiederkehrende Hebevorgänge an definierten Arbeitsplätzen mit Bedarf an Schwenken und Querfahren.

Unterschiede der Varianten

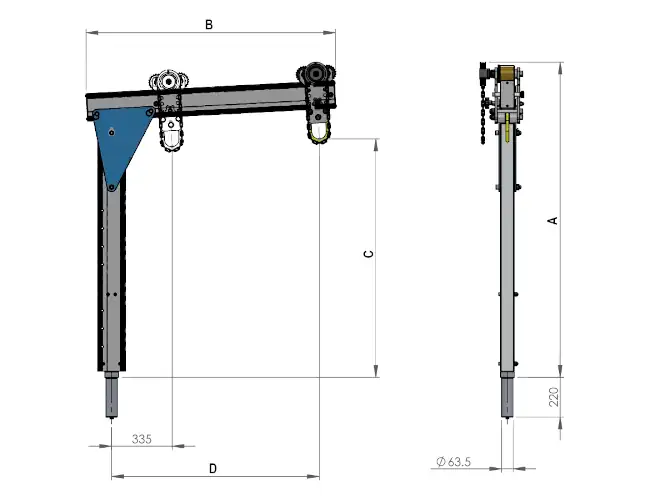

Für den T-DAVIT TDT sind Standardkonfigurationen verfügbar. Belegt sind Unterschiede in Tragkraft (im Bereich 200 kg bis 400 kg) sowie variierende Ausladung und Höhe je Konfiguration; weitere konkrete Konfigurationsdetails sind auf der Typenseite nicht eindeutig vollständig ausgewiesen.

Funktionen & Bedienkonzept

• Querfahren unter Last: Die integrierte Haspelkatze lässt sich während des Hebevorgangs entlang des Trägers verfahren.
• Schwenken unter Last: Der Ausleger kann unter Last um 360° geschwenkt werden, um Lasten gezielt aus dem Arbeitsbereich zu drehen.
• Systemflexibilität: Kombinierbar mit unterschiedlichen Hebezeugen (manuell/elektrisch) je nach Prozessanforderung.
• Integrierte Haspelkette: Die Haspelkette ist in ausreichender Länge im System berücksichtigt.

Sicherheitsaspekte & Normen

Für den Einsatz gelten grundsätzlich die üblichen Regeln für Krane, Hebezeuge und Anschlagmittel: Lasten nur innerhalb der zulässigen Tragkraft bewegen, Lasten kontrolliert führen und den Arbeitsbereich absichern.

• ATEX: Eine ATEX-Zertifizierung für explosionsgefährdete Atmosphären ist in Kategorie 2 als Standard angegeben.
• ATEX optional: Kategorie 1 ist als Option angegeben (ausstattungs-/anwendungsabhängig).
• Bewegung unter Last: Das Verfahren der Laufkatze und das Schwenken sind als unter Last möglich beschrieben; dennoch sind kontrollierte Bewegungen und geeignete Lastaufnahmemittel entscheidend.

Die konkrete Auswahl (ATEX-Kategorie, Tragkraft, Ausladung, Höhe) sollte an die jeweilige Einsatzumgebung und den Prozess angepasst werden.

Lieferumfang

• Integrierte Haspelkatze mit ausreichend langer Haspelkette (implementiert).

Passende Artikel/Zubehör

• Manuelle oder elektrische Hebezeuge zur Kombination mit dem Kran (z. B. Elektrokettenzüge, Hebelzüge).
• Handseilwinden für alternative Hub-/Zugarbeiten in Wartungsszenarien.
• Alu-Portalkrane als mobile Alternative, wenn ein verfahrbarer Aufbau statt eines festen Schwenkpunktes benötigt wird.
• Reid T-DAVIT (Weitere Ausführungen) für unterschiedliche Hub- und Ausstattungsvarianten innerhalb der Marke.
