DELTA Zugkraftmessgerät SG

Das DELTA Zugkraftmessgerät SG erleichtert das Wiegen von Lasten aller Art und wird im Versand, bei der Inventur sowie für jährlich vorgeschriebene Prüfungen an Kettenzügen und Seilwinden eingesetzt.

Das Gerät ist als digitales Zugkraftmessgerät konzipiert, das zwischen Hebezeug (z.B. Kran, Elektrokettenzug) und Last eingehängt wird und die aktuelle Zugkraft bzw. das Lastgewicht auf einer gut ablesbaren LCD-Anzeige darstellt. Die Peak-Hold-Funktion erfasst den maximal auftretenden Zugkraftwert, während ein Überlastalarm den Betreiber bei Überschreitung der zulässigen Last warnt.

Dank einfacher und robuster Bauweise, stabilem Aluminiumgehäuse und einem gepolsterten Transportkoffer ist das Zugkraftmessgerät SG leicht, transportfreundlich und für den täglichen industriellen Einsatz ausgelegt.

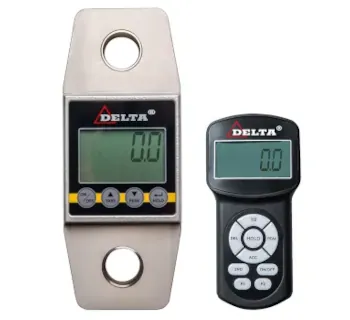

Abbildung: DELTA Zugkraftmessgerät SG mit digitaler Anzeige und optionalem Fernablesegerät als kompakte Kranwaage zwischen Hebezeug und Last.

Einsatzbereiche

Das Zugkraftmessgerät SG eignet sich für vielfältige Aufgaben in Industrie, Handwerk und Logistik:

• Kran- und Hebetechnik – als Kranwaage zur Ermittlung von Lastgewichten vor dem Transport oder beim Positionieren der Last.
• Versand und Lagerlogistik – Kontrolle von Wareneingangs- und Versandgewichten bei hängend förderbaren Gütern.
• Inventur – schnelles Wiegen von Paletten, Maschinen und Komponenten direkt am Kran, ohne zusätzliche Bodenwaage.
• Wiederkehrende Prüfungen an Hebezeugen – Ermittlung der Prüf- und Zugkräfte an Kettenzügen, Seilwinden und Anschlagmitteln.
• Prüfstände und Versuchsaufbauten – Messung von Zug- und Haltekräften in Entwicklung, Qualitätssicherung oder Werkstatt.

Durch das kompakte, leichte Design und die Möglichkeit, das Gerät mit oder ohne Fernablesegerät zu betreiben, lässt sich das SG flexibel an wechselnden Arbeitsplätzen und in bestehenden Hebesystemen einsetzen.

Aufbau und Funktionsweise

Das DELTA SG ist ein elektronisches Zugkraftmessgerät bzw. eine digitale Kranwaage, die als Messglied im Kraftfluss zwischen Kranhaken und Last eingesetzt wird:

• Messkörper aus Aluminium – stabiler, korrosionsbeständiger Messblock mit beidseitigen Aufnahmen für Schäkel oder geeignete Haken, konstruiert für die jeweilige Tragfähigkeit.
• LCD-Anzeige mit Hintergrundbeleuchtung – gut ablesbare Anzeige der aktuellen Zugkraft mit beleuchtetem Display für schlechte Lichtverhältnisse.
• Peak-Hold-Funktion – integrierte Spitzenwerthaltefunktion zur Erfassung und Anzeige der maximal auftretenden Zugkraft während eines Mess- oder Hubvorgangs.
• Überlastalarm – optische bzw. akustische Warnung, wenn die Last die zulässige Tragfähigkeit überschreitet; dadurch zusätzliche Betriebssicherheit.
• Schutzart IP65 – geschütztes Gehäuse gegen Staub und Strahlwasser, geeignet für den industriellen Einsatz und den Einsatz im Freien.
• Genauigkeit & Temperaturbereich – Messgenauigkeit besser als < ±0.1 % vom Endwert, Einsatztemperatur typischerweise von -10 °C bis +40 °C.
• Stromversorgung – Modelle mit wiederaufladbarer Lithium-Batterie (ca. 3000 mAh, bis zu 26 h Betriebsdauer) oder mit AA-Batterien, je nach Ausführung; Batteriestatus wird angezeigt.
• Fernablesegerät (RC-Version) – bei Ausführungen mit Fernbedienung werden die Messwerte zusätzlich auf einem Handterminal angezeigt; Funkreichweite im Freifeld bis zu 50 m.

Die Messwerte können in kg oder t angezeigt werden; über die Tarierfunktion lassen sich Anschlagmittel oder Vorspannungen herausrechnen, so dass nur die Nettolast angezeigt wird. Alle Geräte werden mit Kalibrierungsreport, Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert.

Varianten und Unterschiede

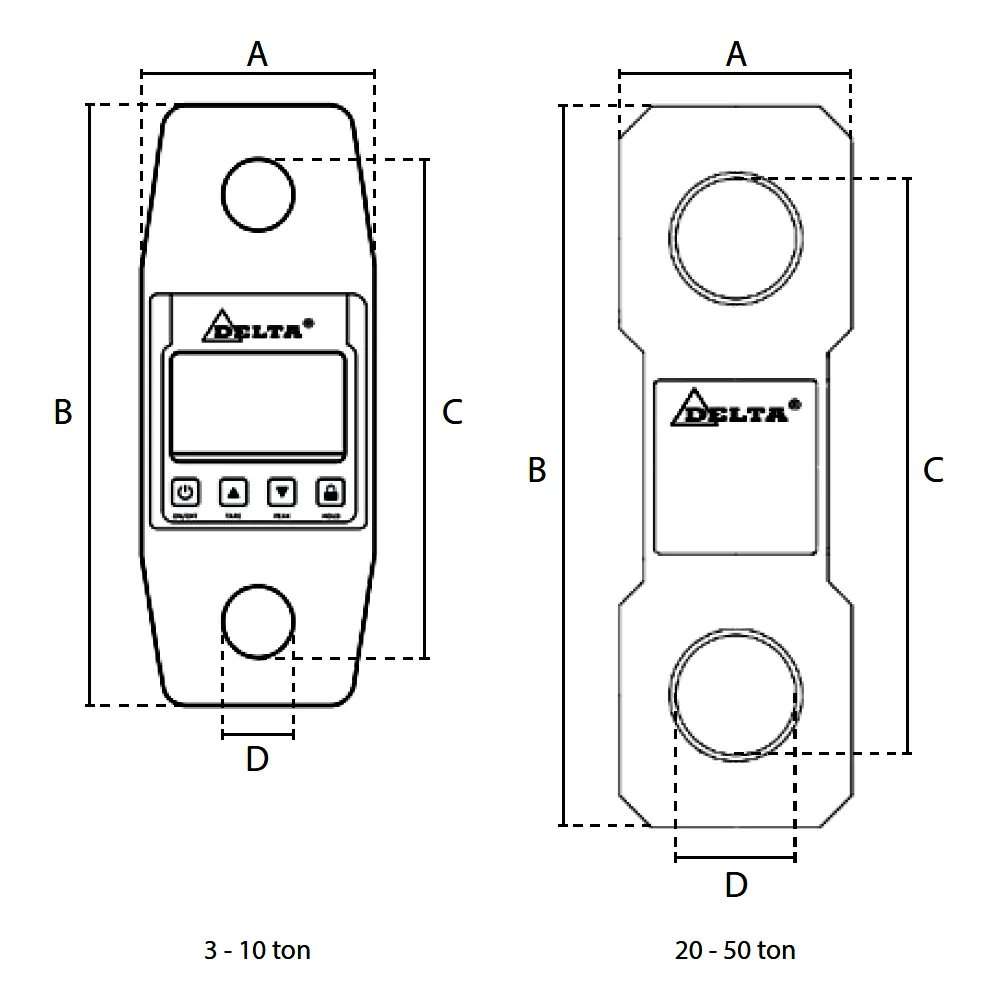

Das Zugkraftmessgerät SG ist in mehreren Messbereichen von 3 t bis 50 t erhältlich. Je nach Ausführung sind Modelle ohne oder mit Fernablesegerät (RC) verfügbar.

Alle Varianten werden in einem gepolsterten Transportkoffer geliefert; passende Schäkel und Batterien sind separat zu bestellen.

Typische Fehler und Praxistipps

Für eine zuverlässige Messung und einen sicheren Betrieb des Zugkraftmessgeräts SG sollten folgende Punkte beachtet werden:

• Falscher Messbereich: Der gewählte Messbereich sollte die maximale zu erwartende Last nicht nur knapp abdecken, sondern mit Sicherheitsreserve dimensioniert sein, um häufige Überlastmeldungen und Geräteschäden zu vermeiden.
• Ungeeignete Anschlagmittel: Es sind ausschließlich Schäkel und Haken der passenden Güteklasse (z.B. Güteklasse 8) mit ausreichender Tragfähigkeit zu verwenden; improvisierte Anschlagpunkte führen zu Schrägzug und Messfehlern.
• Schrägzug und Biegemomente: Das Gerät ist für reinen Zug in Längsrichtung ausgelegt. Schrägzug, Verkanten oder Biegung im Kraftfluss können die Messgenauigkeit erheblich mindern oder den Messkörper beschädigen.
• Überlast ignoriert: Ein ausgelöster Überlastalarm ist ein Warnsignal – der Hub ist sofort zu stoppen und die Last zu reduzieren. Wiederholte Überlast kann zu Dauerschäden und Kalibrierabweichungen führen.
• Tarierung vergessen: Vor der Messung sollte das Gerät mit angehängten Anschlagmitteln tariert werden, falls nur die eigentliche Last angezeigt werden soll.
• Batteriewechsel hinauszögern: Eine angezeigte niedrige Batteriespannung sollte zügig durch Nachladen bzw. Batteriewechsel behoben werden, um Ausfälle während kritischer Hublasten zu vermeiden.
• Fehlende Sichtprüfung: Vor jedem Einsatz sind Messkörper, Aufnahmen, Schäkel, Gehäuse und Anzeige auf Risse, Verformungen oder Korrosion zu kontrollieren.

Bei intensiver Nutzung oder in sicherheitskritischen Anwendungen empfiehlt sich eine regelmäßige Überprüfung und Rekalibrierung nach den internen QS-Vorgaben.

Sicherheitsaspekte und Normen

Das DELTA Zugkraftmessgerät SG ist ein Lastaufnahmemittel mit integrierter Messfunktion und erfüllt die Maschinenrichtlinie 2006/42/EG. Es wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert.

• Bestimmungsgemäße Verwendung: Einsatz ausschließlich zur Messung von Zugkräften bzw. Lastgewichten innerhalb des angegebenen Messbereichs, niemals als alleinige Anschlageinrichtung ohne zusätzliche Hebetechnik.
• Vorschriften: Nationale Regelwerke wie z.B. BetrSichV und DGUV-Vorschriften sind zu beachten; insbesondere gilt ein striktes Aufenthaltsverbot unter schwebenden Lasten.
• Wiederkehrende Prüfungen: Als Lastaufnahmemittel ist das SG in definierten Intervallen durch eine befähigte Person zu prüfen und zu dokumentieren.
• Keine Personenbeförderung: Das Gerät ist nicht zum Heben oder Sichern von Personen zugelassen.
• Umgebungsbedingungen: Der Einsatz sollte im spezifizierten Temperaturbereich -10 °C bis +40 °C erfolgen; extreme Temperaturen können Messfehler verursachen.

Die Betriebsanleitung von DELTA ist verbindlich und sollte beim Gerät aufbewahrt werden, um im Zweifel alle sicherheitsrelevanten Details nachlesen zu können.

Technische Merkmale im Überblick

Zubehör und passende DELTA-Produkte

Für ein vollständiges Hebe- und Messsystem lässt sich das Zugkraftmessgerät SG sinnvoll mit weiteren Produkten aus dem DELTA-Programm bei TOMANRO kombinieren:

• DELTA Elektrokettenzug SG – elektrischer Kettenzug mit Tragfähigkeiten von 250 kg bis 15 000 kg, ideal für wiederkehrende Hebevorgänge, deren Lasten mit dem SG überwacht oder geprüft werden sollen.
• DELTA Elektrokettenzug DMH oder DE – Premium-Elektrokettenzüge für den industriellen Dauerbetrieb, bei denen das SG z.B. zur Lastüberwachung und jährlichen Prüfung eingesetzt werden kann.
• DELTA Elektrokettenzug mit Akkubetrieb – mobiles Hebezeug für Einsatzorte ohne Netzanschluss, in Kombination mit dem SG ideal für mobile Prüf- und Wartungseinsätze.
• Schäkel und Anschlagmittel – hochfeste Schäkel, Anschlagketten und Bänder aus dem TOMANRO-Programm, jeweils passend zur Tragfähigkeit des Zugkraftmessgeräts und des Hebezeugs.
• Weitere Zugkraftmessgeräte und Kranwaagen, z.B. elektronische Zugkraftmesser mit höherem Funktionsumfang oder anderen Bauformen, falls spezielle Anforderungen bestehen.

Durch die Kombination aus DELTA Hebezeugen, Zugkraftmessgerät SG und passenden Anschlagmitteln entsteht ein durchgängiges, herstellerhomogenes System für sicheres Heben, Wiegen und Prüfen von Lasten.
