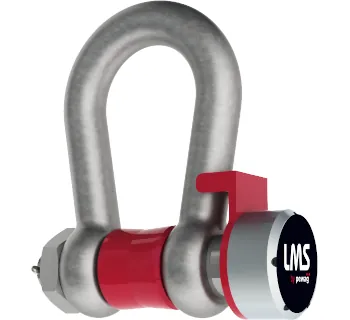

pewag Lastmess-Schäkel LS

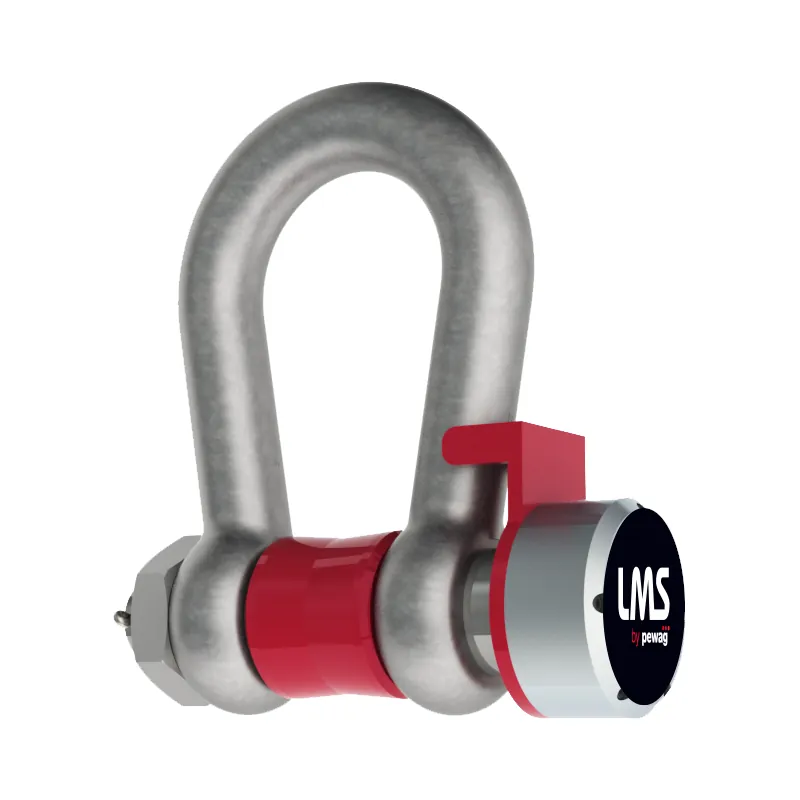

Der pewag Lastmess-Schäkel ist ein robustes Zugkraftmesssystem für die präzise Erfassung von Zuglasten in Hebe-, Halte-, Prüf-, Zug- und Wägeanwendungen. Die Bauform kombiniert einen Schäkel mit integriertem Load Pin und ist für industrielle Einsatzbereiche an Land, im maritimen Umfeld sowie onshore, offshore und auf Wunsch auch subsea ausgelegt.

Die Konstruktion basiert standardmäßig auf VanBeest™ Green Pin® Schäkeln, während die Load Pins aus hochfestem Edelstahl gefertigt sind. Zum Schutz und zur praxisgerechten Nutzung sind eine integrierte Signalaufbereitung, eine geschützte interne Antenne sowie ein Zentrier-Bobbin zur Verbesserung der Messgenauigkeit vorgesehen.

Einsatzbereiche

• Hebezeugtechnik: Kontrolle von Zug- und Lastwerten im Laststrang bei Hebevorgängen
• Prüfstände & Lasttests: Erfassung definierter Kräfte bei statischen Prüfungen und Belastungstests
• Industrie & Instandhaltung: Überwachung von Zugkräften beim Einziehen, Spannen oder Positionieren
• Marine, Offshore & Onshore: Kraftüberwachung in rauen Umgebungen, auf Wunsch auch als Subsea-Variante
• Wiegeanwendungen: Nutzung zur Lastbestimmung in hängenden Anwendungen

Konstruktion & technische Merkmale

• Bauart: kompakter Load Pin Schäkel für präzise Zugkraftmessung
• Schäkelbasis: standardmäßig VanBeest™ Green Pin®, andere Ausführungen auf Anfrage
• Load Pin: aus hochfestem Edelstahl
• Sicherheitsfaktor: 5:1
• Signalverarbeitung: integrale Signalaufbereitung
• Messgenauigkeit: Zentrier-Bobbin zur verbesserten Lastzellengenauigkeit
• Schutz: integrierte Antenne für geschützte Bauweise
• Systemeinbindung: auf Wunsch können bis zu 12 Schäkel mit einem Handheld-Display gekoppelt werden

Varianten & Unterschiede

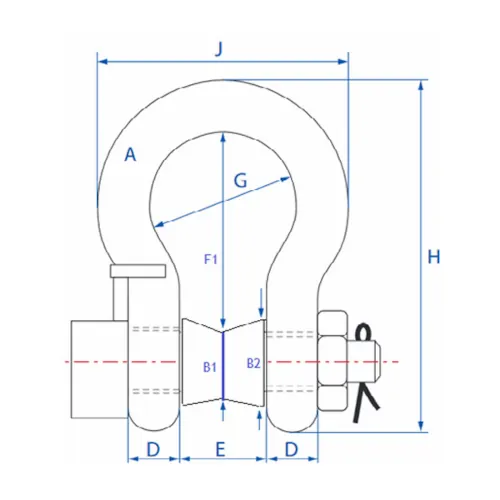

Das System ist in einem breiten Kapazitätsbereich von 3.25 t bis 1000 t als Standardausführung mit Van Beest Schäkeln verfügbar. Je nach Tragfähigkeit ändern sich Schäkelgröße, Eigengewicht sowie die Dimensionen der Bobbin-Ausführung; zusätzlich sind Sonderausführungen mit Crosby Schäkeln dokumentiert.

Beispielhafte Standardgrößen

Optionen & Systemerweiterungen

• Wireless mit interner Antenne
• Matched Telemetry Displays für mobile Anzeige
• Cabled Ausführung mit 49.2 ft Anschlusskabel als ATEX-Version
• Datenlogging-Software zur Überwachung mehrerer Load-Cell-Systeme
• Transport- und Schutzkoffer je nach Größenbereich
• Sonderdesigns auf Anfrage
• Subsea-Varianten auf Anfrage

Sicherheitsaspekte & Normen

• Zertifizierter Lasttest vor Auslieferung für jeden Schäkel und Load Pin
• Sicherheitsfaktor 5:1 für einen definierten Sicherheitsabstand im Betrieb
• Einsatzgerechte Auswahl der Tragfähigkeit entsprechend der tatsächlichen Lastsituation
• Prüfung vor Einsatz von Schäkel, Bolzen, Messsystem und Anschlagpunkten
• ATEX-Version als kabelgebundene Ausführung verfügbar

Bedienerfreundlichkeit

• Kompakte Schäkelbauform für Integration in bestehende Laststränge
• Portable Displays zur mobilen Anzeige der Messwerte
• Koffersystem für Transport und sichere Aufbewahrung

Passende Artikel/Zubehör

• Handheld-Display für mobile Anzeige der Lastwerte
• Datenlogging-Software für Dokumentation und Auswertung von Messdaten
• Ersatzbatterien für mobile Anzeigeeinheiten
• Transport- oder Schutzkoffer abhängig vom Tragfähigkeitsbereich
• Schäkel- und Anschlagzubehör für Mess- und Hebesysteme
