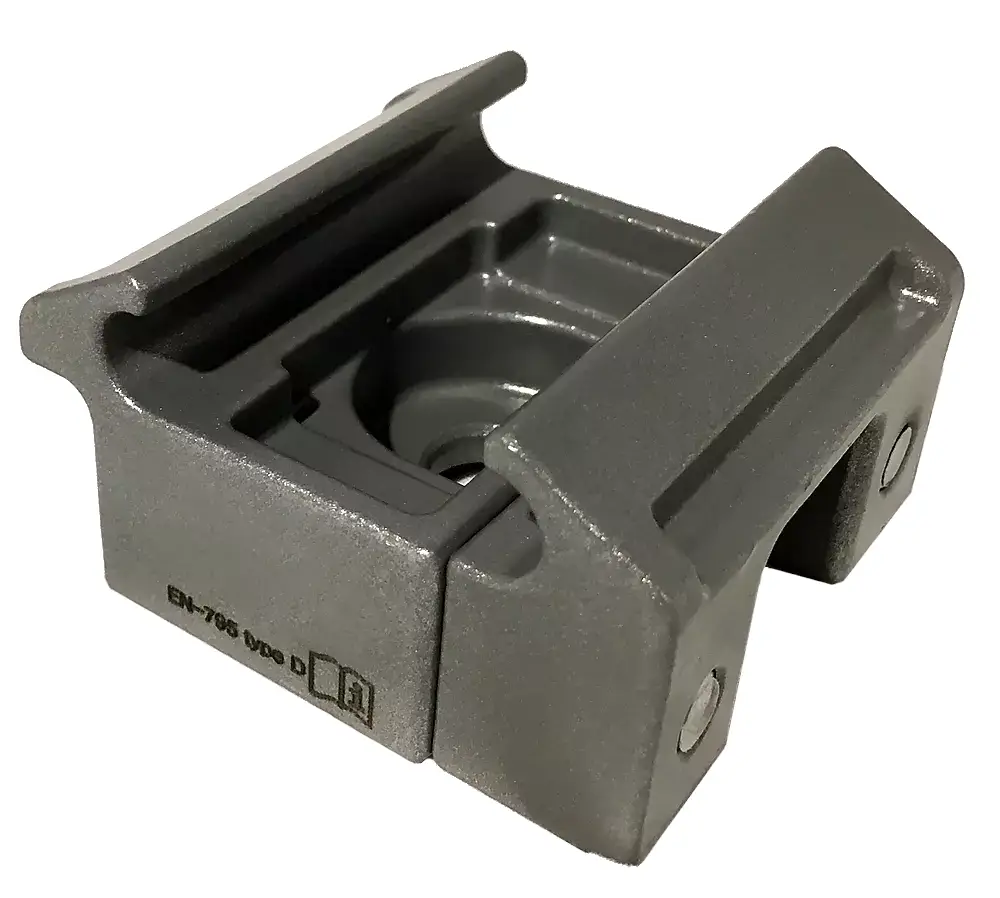

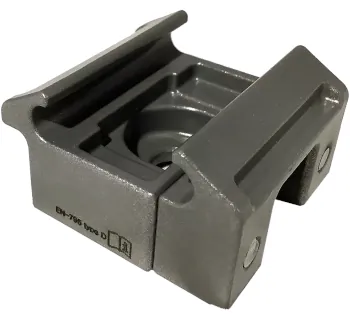

Tractel travrail Halterung
Die Tractel travrail Halterung ist die Befestigungskomponente zur sicheren Montage der travrail Schiene an der Struktur und wird bauwerksseitig mit M12-Schrauben aus rostfreiem Stahl montiert, während die Schiene über M8-Senkkopfschrauben geklemmt wird. Optional ist eine Ausführung mit Dehnschicht verfügbar, die ein kontrolliertes Gleiten der Schiene zur Aufnahme thermischer Längenänderungen ermöglicht; als Systemkomponente im Kontext EN 795-D angegeben.
- Systemkomponente für travrail im Kontext EN 795-D
- Sichere Strukturmontage über M12-Befestigung (rostfreier Stahl)
- Formschlüssige Schienenfixierung mit M8-Senkkopfschrauben
- Variante mit Dehnschicht für thermische Ausdehnung (kontrolliertes Gleiten)
- Montagevorgaben: Halterabstand max. 6 m; je eine Halterung vor und nach jedem Winkel
- Montagehilfe: Handhabung mit 6-mm-Sechskantschlüssel (genannt)
Werkstoff
Artikel-Nr.:
Die Tractel travrail Halterung ist die Befestigungskomponente zur sicheren Montage der travrail Schiene an der Struktur und wird bauwerksseitig mit M12-Schrauben aus rostfreiem Stahl montiert, während die Schiene über M8-Senkkopfschrauben geklemmt wird. Optional ist eine Ausführung mit Dehnschicht verfügbar, die ein kontrolliertes Gleiten der Schiene zur Aufnahme thermischer Längenänderungen ermöglicht; als Systemkomponente im Kontext EN 795-D angegeben.
- Systemkomponente für travrail im Kontext EN 795-D
- Sichere Strukturmontage über M12-Befestigung (rostfreier Stahl)
- Formschlüssige Schienenfixierung mit M8-Senkkopfschrauben
- Variante mit Dehnschicht für thermische Ausdehnung (kontrolliertes Gleiten)
- Montagevorgaben: Halterabstand max. 6 m; je eine Halterung vor und nach jedem Winkel
- Montagehilfe: Handhabung mit 6-mm-Sechskantschlüssel (genannt)
Informationen: travrail Halterung
Die Tractel travrail Halterung ist die Befestigungskomponente zur sicheren Montage der travrail Schiene an der tragenden Struktur und bildet die Grundlage für einen stabilen, dauerhaft belastbaren Systemaufbau. Sie umschließt das Schienenprofil formschlüssig und fixiert die Schiene über seitliche Schraubverbindungen, damit der Laufweg der Fangwagen im System ohne Versatz erhalten bleibt.
Für Anwendungen mit temperaturbedingter Längenänderung der Schiene steht eine Ausführung mit Dehnschicht zur Verfügung, die ein kontrolliertes Gleiten der Schiene zulässt und damit Spannungen im System reduziert.
Einsatzbereiche
- Industrie und Anlagenbau: Montage von travrail-Schienen an Wartungs- und Inspektionswegen.
- Gebäude und Infrastruktur: Absicherung definierter Laufwege entlang von Kanten, Verkehrswegen oder Arbeitsbereichen.
- Instandhaltung und Service: wiederkehrende Arbeiten an technischen Einrichtungen mit festem Sicherungssystem.
Varianten & Unterschiede
Die Halterung ist in einer Standardausführung sowie als Variante mit Dehnschicht erhältlich. Die Dehnschicht-Ausführung ist für Systemabschnitte vorgesehen, in denen thermische Ausdehnung bzw. Längenänderungen der Schiene berücksichtigt werden sollen.
- Standardhalterung: starre Fixierung der Schiene an der Struktur.
- Halterung mit Dehnschicht: ermöglicht das Aufgleiten/Ausdehnen der Schiene im Halter.
Sicherheitsaspekte & Normen
Die travrail Halterung ist eine Systemkomponente des travrail Schienensystems und wird im Kontext der Systemnorm EN 795-D eingesetzt (Anschlageinrichtung mit fester Führung). Für die sichere Funktion sind die Halterabstände sowie die Anordnung an Richtungswechseln zwingend einzuhalten.
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| Systemzugehörigkeit | travrail (horizontales Schienensystem) |
| Norm (Systemkontext) | EN 795-D |
| Befestigung am Bauwerk | M12-Schrauben aus rostfreiem Stahl (strukturabhängig) |
| Fixierung der Schiene | seitliche M8-Senkkopfschrauben |
| Montagehilfe / Werkzeug | 6-mm-Sechskantschlüssel für das Öffnen/Handhaben der Halterung |
| Sicherung gegen Losdrehen | z. B. Loctite 243 für die M8-Schrauben (genannt) |
| Halterabstand | max. 6 m zwischen Halterungen (genannt) |
| Anordnung an Kurven/Winkeln | je eine Halterung vor und nach jedem Winkel (genannt) |
| Variante | Ausführung mit Dehnschicht zur Aufnahme von Längenänderungen |
Montagehinweise
- Tragfähigkeit prüfen: Bauwerk/Untergrund muss die Systemkräfte sicher aufnehmen; Befestigung ist strukturabhängig auszulegen.
- Halterabstände einhalten: Halterungen mit max. 6 m Abstand montieren.
- Kurvenbereiche absichern: Je eine Halterung vor und nach jedem Winkel vorsehen.
- Schiene fixieren: Schiene über M8-Senkkopfschrauben in der Halterung klemmen; als Losdrehsicherung wird z. B. Loctite 243 genannt.
- Thermische Ausdehnung berücksichtigen: Bei erwarteten Längenänderungen die Halterung mit Dehnschicht einsetzen, damit die Schiene kontrolliert gleiten kann.
Passende Artikel/Zubehör
- Tractel travrail Schiene – Basisprofil für den Systemlaufweg
- Tractel travrail Verbindungsschiene – bündiges Verbinden von Schienenstößen
- Tractel travrail Endanschlag – Abschluss/Endpunkt des Schienenstrangs
- Tractel Fangwagen – beweglicher Anschlagpunkt (Läufer) für den Lauf auf der Schiene
- Tractel travrail Kurvenstück – 90°-Richtungswechsel im Schienenverlauf
