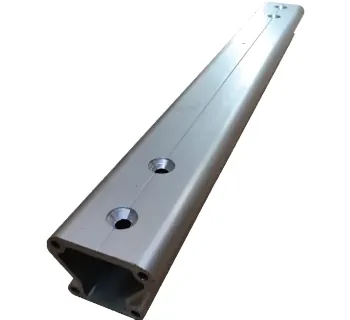

Tractel Schiene

Die Tractel Schiene ist die tragende Führungskomponente des travrail-Schienensystems und ermöglicht eine durchgehende Sicherung entlang eines definierten Laufwegs, ohne dass Anwender umhängen müssen. In Kombination mit den zugelassenen Systemkomponenten dient die Schiene als feste Führung für den Fangwagen (Läufer) und unterstützt sichere Bewegungen bei Arbeiten in der Höhe.

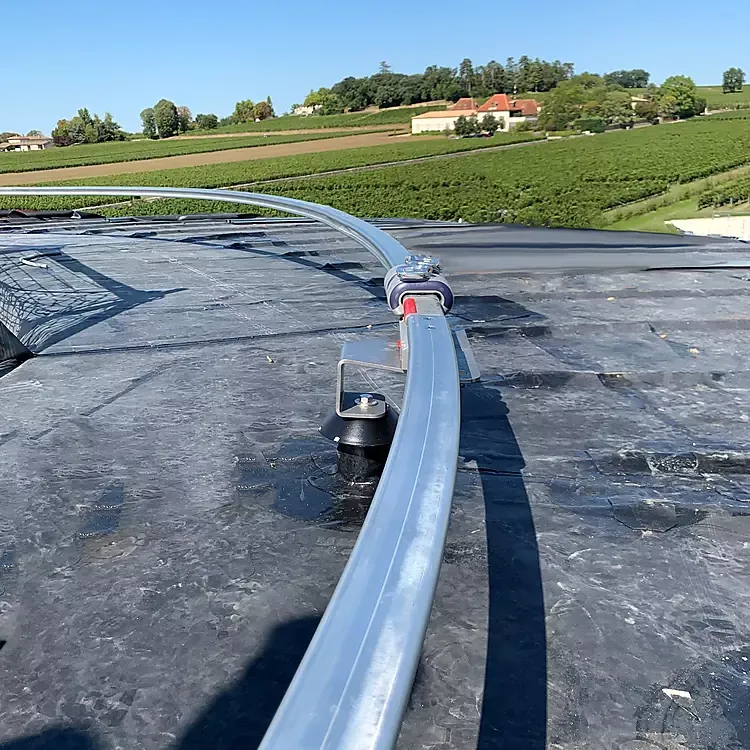

Das System ist für horizontale Anwendungen vorgesehen: Steigungen sind zu vermeiden und die maximale Abweichung von 5° darf nicht überschritten werden. Die Schiene kann je nach Einbausituation am Boden, an der Wand oder über Kopf montiert werden.

Einsatzbereiche

• Wartung und Inspektion an Anlagen, Maschinen und technischen Einrichtungen mit horizontalen Laufwegen
• Reinigungsarbeiten und wiederkehrende Tätigkeiten an Dächern, Fassaden- und Hallenkonstruktionen
• Sicherer Zugang zu Arbeitsplätzen in der Höhe, z. B. entlang von Arbeits- und Verkehrswegen auf Bauwerken

Varianten & Systemkonfigurationen

Das travrail System bietet neben geraden Schienen auch Kurvenelemente sowie die Möglichkeit, Schienen werksseitig an gewünschte Geometrien anzupassen. Für Anpassungen vor Ort können Schienenabschnitte bei Bedarf zugeschnitten und bearbeitet werden; für präzise Bohrungen wird eine passende Bohrlehre als Werkzeug empfohlen.

Sicherheitsaspekte & Normen

Das travrail System erfüllt die Anforderungen der EN 795-D:2012 (Anschlageinrichtung mit fester Führung) und ist für die gleichzeitige Nutzung durch bis zu 3 Benutzer gemäß CEN/TS 16415:2013 ausgelegt (Systemauslegung beachten). Für die Nutzung sind geeignete PSA-Komponenten vorgesehen, u. a. EN 361 (Auffanggurte), EN 360 (Höhensicherungsgeräte), EN 355 (Falldämpfer), sowie EN 353-2 (mitlaufende Auffanggeräte an flexibler Führung) im Rahmen der Systemvorgaben.

Für die Montage ist die korrekte Auslegung der Halterabstände sicherheitsrelevant: In der Absturzsicherungskonfiguration sind Halterungen maximal alle 6 m vorzusehen; bei Seilzugangskonfiguration maximal alle 3 m. Die Installation muss horizontal erfolgen (max. 5° Abweichung).

Montage & Verbindung (systemrelevant)

Schienenstücke werden über Verbindungsschienen gekoppelt: Die Verbinder werden in die Schienenprofile eingeschoben und mit M8-Senkkopfschrauben fixiert, um einen bündigen Übergang für den Lauf der Läufer zu gewährleisten. Bei Bearbeitung/Zuschnitt am Montageort wird eine passende Bohrlehre empfohlen, um Bohrpositionen und Durchmesser für die Verschraubung reproduzierbar einzuhalten.

Merkmal	Angabe
System	travrail (horizontales Schienensystem)
Werkstoff Schiene	Eloxiertes Aluminium
Artikel-Nr.	232665
EAN/GTIN	3600232326656
Max. Abweichung bei Installation	5°
Halterabstand (Absturzsicherung)	Max. 6 m
Halterabstand (Seilzugang)	Max. 3 m
Mehrbenutzerbetrieb	Bis zu 3 Benutzer (je 1 Person pro Läufer, Systemauslegung beachten)
Normen (System)	EN 795:2012, EN 795-D:2012, CEN/TS 16415:2013
Gewicht (Richtwert)	Schiene ca. 2.1 kg/m

Passende Artikel/Zubehör

• Fangwagen (Läufer) als beweglicher Anschlagpunkt im travrail System
• travrail Verbindungsschiene zum bündigen Koppeln von Schienenstücken
• travrail Halterung zur Befestigung an der Struktur (inkl. Dehnausgleich-Option für Längen)
• travrail Endanschlag als Schienenabschluss (fest oder abnehmbar, je nach Ausführung)
• Werkzeug/Bohrlehre zur Bearbeitung (Zuschneiden, Bohren, Vormontage)
