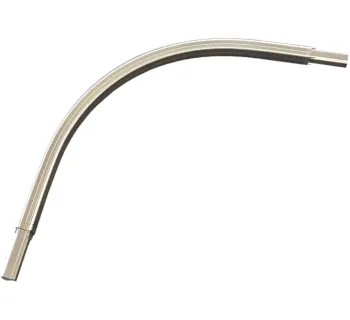

Tractel travrail Kurvenstück
Das Tractel travrail Kurvenstück ist eine 90°-Winkelschiene für das horizontale Schienensystem travrail und ermöglicht Richtungswechsel im durchgängigen Schienenverlauf. Es ist in Ausführungen für Wandmontage (Innen-/Außenwinkel) sowie für Decken-/Bodenmontage verfügbar, nach EN 795-D angegeben und werkseitig beidseitig mit Verbindungsstücken ausgestattet.
- 90°-Kurvenstück für saubere Richtungswechsel im travrail-System
- Varianten: Innenwinkel, Außenwinkel (Wand) sowie Decken-/Bodenmontage
- Werkseitig mit Verbindungsstücken – schnelle Systemanbindung
- Norm: EN 795-D (Systemkomponente)
- Montagevorgabe: Halterungen beidseitig der Ecke, Abstand max. 650 mm (genannt)
- Werkstoff: Aluminium
Das Tractel travrail Kurvenstück ist eine 90°-Winkelschiene für das horizontale Schienensystem travrail und ermöglicht Richtungswechsel im durchgängigen Schienenverlauf. Es ist in Ausführungen für Wandmontage (Innen-/Außenwinkel) sowie für Decken-/Bodenmontage verfügbar, nach EN 795-D angegeben und werkseitig beidseitig mit Verbindungsstücken ausgestattet.
- 90°-Kurvenstück für saubere Richtungswechsel im travrail-System
- Varianten: Innenwinkel, Außenwinkel (Wand) sowie Decken-/Bodenmontage
- Werkseitig mit Verbindungsstücken – schnelle Systemanbindung
- Norm: EN 795-D (Systemkomponente)
- Montagevorgabe: Halterungen beidseitig der Ecke, Abstand max. 650 mm (genannt)
- Werkstoff: Aluminium
Informationen: travrail Kurvenstück
Das travrail Kurvenstück ist eine Systemkomponente des horizontalen Schienensystems travrail und wird eingesetzt, um Schienenverläufe in 90°-Richtungswechseln sauber und sicher auszuführen. Die Winkelschiene ist werkseitig beidseitig mit Verbindungsstücken ausgestattet, sodass die Anbindung an anschließende Schienen ohne zusätzliche Verbindungsteile erfolgen kann.
Je nach Einbausituation stehen Ausführungen für Wandmontage (Innen- oder Außenwinkel) sowie für Decken- bzw. Bodenmontage zur Verfügung. Dadurch lassen sich Laufwege an Kanten, Ecken und Umlenkpunkten praxisgerecht planen, ohne den kontinuierlichen Schienenverlauf zu unterbrechen.
Einsatzbereiche
Kurvenstücke werden überall dort benötigt, wo ein travrail-Schienenstrang um Ecken geführt werden muss – z. B. an Gebäudekanten, entlang von Wartungswegen, an Maschinenanlagen oder in Industriehallen mit komplexen Laufwegen.
- Instandhaltung und Inspektion an Bauwerken, Fassaden, Hallen und Anlagen
- Arbeitswege entlang von Kanten, Übergängen und Eckbereichen
- Planung von Schienenverläufen bei Wand-, Decken- oder Bodenführung
Varianten & Unterschiede

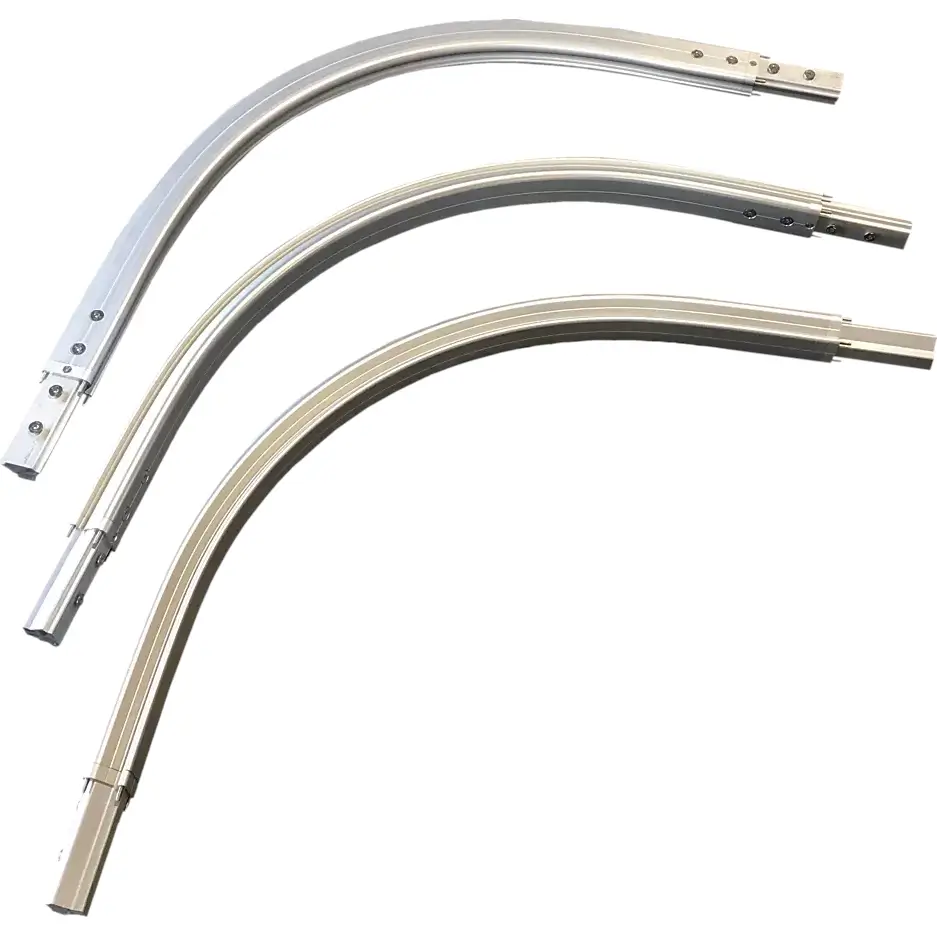

Das travrail Kurvenstück ist in drei Ausführungen verfügbar, die sich durch den vorgesehenen Montageort und die Laufrichtung (Innen-/Außenwinkel) unterscheiden:
- Mit Außenwinkel: Wandmontage mit äußerer Lauffläche
- Mit Innenwinkel: Wandmontage mit innerer Lauffläche
- Zur Decken-/Bodenmontage: für Überkopf- oder Bodenführung
Sicherheitsaspekte & Normen
Das Kurvenstück ist als Teil des travrail-Schienensystems für Anwendungen im Bereich permanente Absturzsicherung vorgesehen und ist mit der Norm EN 795-D angegeben.
Für die Montage an Eckbereichen sind Halterungen auf beiden Seiten der Ecke vorzusehen; diese werden mit einem maximalen Abstand von 650 mm angeordnet. Montage und Einsatz sind gemäß Systemvorgaben und Dokumentation auszuführen.
Technische Daten
| Ausführung | Komponente | Werkstoff | Norm | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|
| Mit Außenwinkel | Winkelschiene 90° | Aluminium | EN 795-D | ca. 1 kg | 232685 |
| Mit Innenwinkel | Winkelschiene 90° | Aluminium | EN 795-D | ca. 1 kg | 232695 |
| Zur Decken-/Bodenmontage | Winkelschiene 90° | Aluminium | EN 795-D | ca. 1 kg | 232705 |
Montagehinweise
- Für Eckbereiche sind Halterungen beidseitig der Ecke vorzusehen; maximaler Abstand: 650 mm.
- Die Kurvenstücke sind werkseitig bereits beidseitig mit Verbindungsstücken ausgestattet, wodurch die Anbindung an anschließende Schienen ohne zusätzliche Verbindungsteile möglich ist.
Passende Artikel/Zubehör
- travrail Halterung – Systemhalter zur Befestigung der Schiene an der Struktur
- travrail Verbindungsschiene – bündige Verbindung von Schienen-/Komponentenstößen
- travrail Schiene – gerade Schienenkomponenten für Systemstrecken
- travrail Endanschlag – Abschluss/Endpunkt des Schienenstrangs
