Tractel travrail Endanschlag

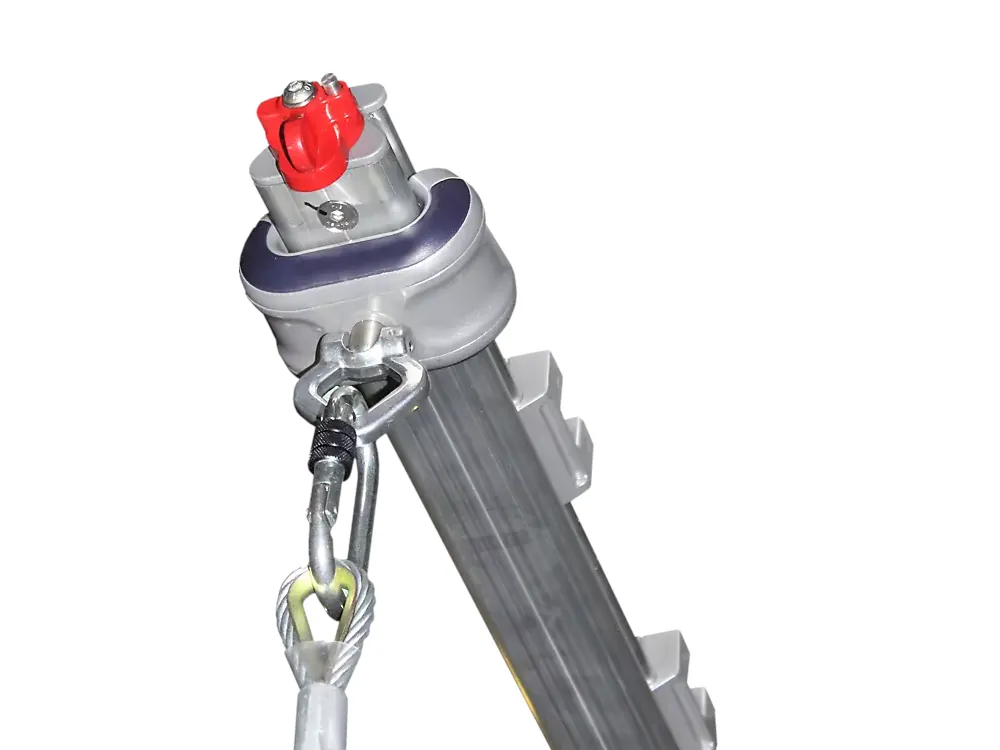

Der Tractel travrail Endanschlag ist eine sicherheitsrelevante Systemkomponente des horizontalen travrail-Schienensystems und wird an den Schienenenden eingesetzt, um ein unbeabsichtigtes Auslaufen von Fangwagen/Läufern aus der Schiene zu verhindern.

Je nach Ausführung dient der Endanschlag entweder als fester Endstopper oder ermöglicht als abnehmbare Variante das kontrollierte Ein- und Aussetzen des Läufers an definierten Stellen der Anlage.

Einsatzbereiche

Endanschläge werden überall dort benötigt, wo ein travrail-Schienensystem als permanente horizontale Anschlageinrichtung eingesetzt wird, um Personen gegen Absturz zu sichern.

• Industrieanlagen: Wartung, Inspektion und Zugangssicherung entlang von Maschinen- und Anlagenbereichen
• Gebäudetechnik: sichere Begehung und Servicearbeiten an Fassaden, Technikflächen und Wartungsgängen
• Instandhaltung: wiederkehrende Kontroll- und Reinigungsarbeiten mit durchgehender Sicherung entlang der Schiene
• Überkopf-/Wand-/Bodenmontage: in Systemkonfigurationen, in denen Läufer frei entlang der Schiene verfahren

Unterschiede der Varianten

Für den Endanschlag stehen zwei Ausführungen zur Verfügung, die sich in Funktion und Bedienlogik unterscheiden:

• Endanschlag fest: permanenter Endstopper zur reinen Auslaufsicherung des Läufers am Schienenende.

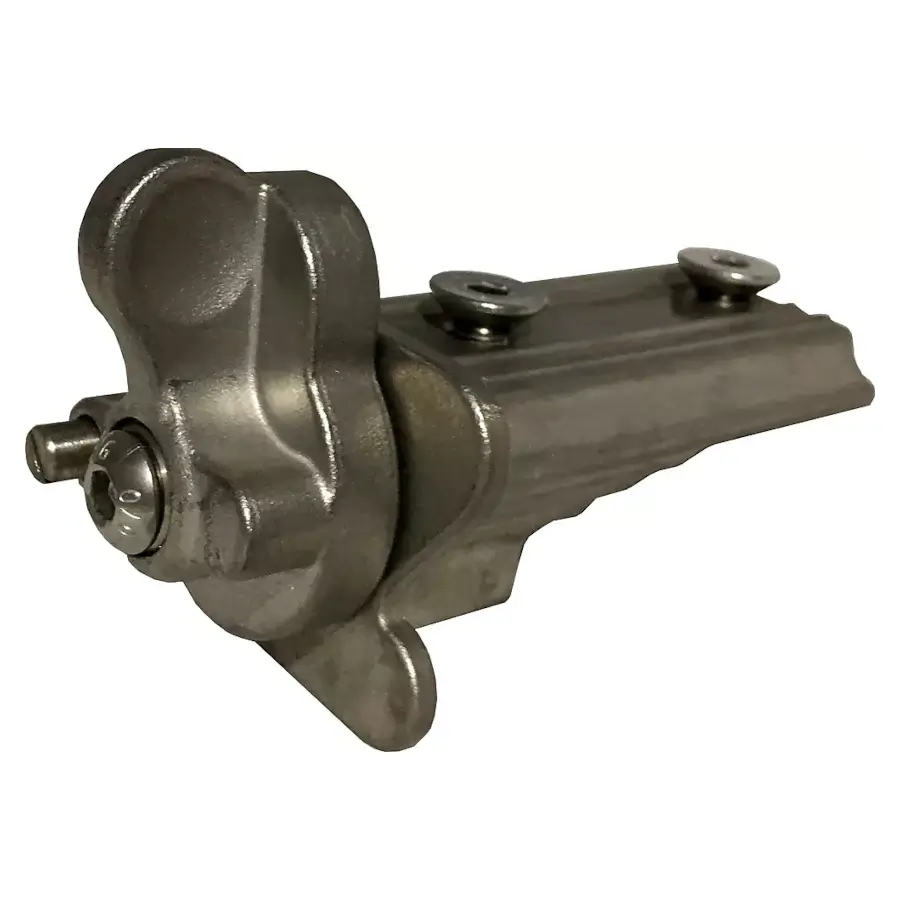

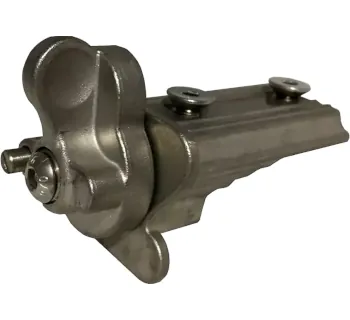

• Endanschlag abnehmbar: zusätzlich mit Umschaltriegel zum gezielten Herausnehmen des Läufers; eine Rückstellfeder führt den Anschlag automatisch in die geschlossene Position zurück.

Sicherheitsaspekte & Normen

Die Endanschläge sind als Bestandteil des travrail-Systems für den Einsatz nach EN 795-D ausgewiesen und dienen als mechanische Endbegrenzung, damit der Anschlagpunkt (Läufer/Fangwagen) nicht unbeabsichtigt aus dem Schienenprofil austreten kann.

Bei der Ausführung abnehmbar ist die sichere Rückführung in den geschlossenen Zustand durch die integrierte Rückstellfeder ein wesentliches Funktionsmerkmal, um nach dem Ein-/Ausschleusen des Läufers wieder eine definierte Endbegrenzung herzustellen.

Montagehinweise

Die Stopper werden zur Montage in die Schienenenden gesteckt und mit zwei M8-Senkkopfschrauben verschraubt.

• Positionierung: Endanschlag jeweils an jedem Schienenende vorsehen
• Verschraubung: Endanschlag über die vorgesehenen Bohrungen mit 2× M8-Senkkopfschrauben befestigen
• Funktionsprüfung: nach Montage prüfen, ob der Läufer am Schienenende zuverlässig stoppt; bei abnehmbarer Variante Riegelmechanismus testen

Technische Daten

Passende Artikel/Zubehör

Für ein vollständiges travrail-System werden neben Endanschlägen weitere Systemkomponenten benötigt, die aufeinander abgestimmt sind.

• Fangwagen/Läufer als beweglicher Anschlagpunkt im Schienensystem
• Schiene als tragendes Profil des Systems
• Halterungen zur Befestigung der Schiene an der Baukonstruktion
• Verbindungsschienen zur bündigen Kopplung von Schienenabschnitten
