Lamm Seilrolle mit aufklappbarem Seitenblech Typ SRL-K

Lamm Seilrolle mit aufklappbarem Seitenblech Typ SRL-K

Die Seilrolle SRL-K von Lamm ist eine robuste Umlenkrolle für den horizontalen Zugwinden-Einsatz, bei der das Drahtseil über ein aufklappbares Seitenblech schnell eingelegt werden kann. Die kugelgelagerte Stahl-Laufrolle ist galvanisch verzinkt, die Seitenbleche sind kunststoffbeschichtet, und die Aufhängung erfolgt über einen drehbaren, hochfesten Haken. Die SRL-K ist für professionelle Zugarbeiten (z. B. Forst, Landwirtschaft, Werkstatt/Servicefahrzeuge und Industrie) ausgelegt und wird nach Maschinenrichtlinie 2006/42/EG gefertigt.

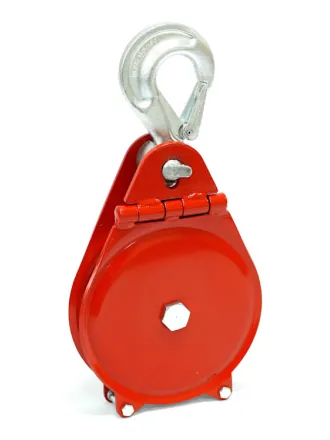

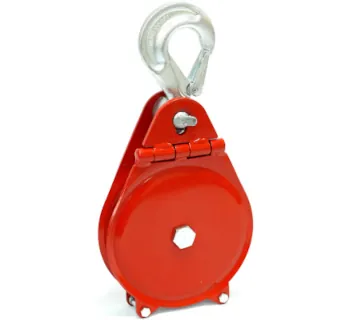

Abbildung: Seilrolle SRL-K mit Klappmechanismus (TOMANRO).

Einsatzbereiche

• Seilwinden-Zugarbeiten: Umlenken des Zugseils, um die Zugrichtung sicher zu ändern
• Forsttechnik: Holzrücken und Ziehen von Stämmen bei beengten Platzverhältnissen
• Landwirtschaft: Bergen/Ziehen von Maschinen oder Fahrzeugen
• Werkstatt & Servicefahrzeuge: mobile Bergung und kontrolliertes Umlenken unterwegs
• Industrie: temporäre Umlenkpunkte für Zugarbeiten und Positionieraufgaben

Unterschiede der Varianten

Die SRL-K wird in mehreren Größen angeboten. Unterschiede ergeben sich vor allem über die Zugkraft (Aufhängung), den zulässigen Seildurchmesser, den Rollen-Ø sowie das Eigengewicht. Für die Auswahl gilt: Seil-Ø und Rollen-Ø müssen zusammenpassen, und die Umlenkrolle ist so zu dimensionieren, dass die tatsächlichen Kräfte im Betrieb (inkl. Umlenkwinkel) innerhalb der zulässigen Werte bleiben.

Häufige Fehler in der Praxis

• Falscher Umlenkwinkel: Der Spreizwinkel erhöht die Belastung – die erlaubte Windenzugkraft sinkt je nach Winkel deutlich
• Seil falsch eingelegt: Seil nicht sauber in der Rille oder Seitenblech nicht vollständig verriegelt
• Zu großer Seil-Ø: Seil klemmt/quetscht sich und läuft nicht mehr frei
• Seitliche Seilführung: Querzug verursacht Verkanten, erhöhten Verschleiß und unkontrollierten Seilverlauf
• Verschleiß ignoriert: Lagerlauf, Rillenverschleiß, Haken/Sicherung und Seitenbleche werden nicht regelmäßig geprüft

Sicherheitsaspekte und Normen

Die SRL-K wird nach Richtlinie 2006/42/EG gefertigt und ist für den professionellen Einsatz ausgelegt. Für den sicheren Betrieb ist der Spreizwinkel (Umlenkwinkel) entscheidend: Als Richtwert gilt 0° ≈ 0.5 × zul. Zugkraft, 90° ≈ 0.7 × zul. Zugkraft, 120° ≈ 1.0 × zul. Zugkraft – die Windenzugkraft ist entsprechend anzupassen. Vor jeder Nutzung sind Verriegelung (Klappmechanismus), Haken, Lagerlauf, Rolle und Seilrille zu prüfen; bei Verformung, Rissen oder schwergängigem Lauf darf die Rolle nicht weiter eingesetzt werden.

Passende Artikel und Zubehör

Für ein vollständiges System werden typischerweise ein geeignetes Drahtseil (passender Seil-Ø), eine passende Zugwinde sowie Anschlagmittel (z. B. Rundschlingen/Schäkel je nach Anwendung) benötigt. Innerhalb der Lamm-Reihe sind als Alternativen je nach Handling die Seilrolle SRL-B (mit drehbaren Seitenblechen) oder die Seilrolle SRL-F (mit festen Seitenblechen) sinnvoll, wenn der Einsatzfall eher konstante Seilführung bzw. weniger Seilwechsel erfordert.
