Lamm Seilrolle Typ SRL-B

Lamm Seilrolle Typ SRL-B

Die Seilrolle Typ SRL-B von Lamm ist eine robuste Umlenkrolle für den horizontalen Zugwinden-Einsatz, entwickelt zum sicheren Umlenken und Führen von Drahtseilen bei Zugarbeiten. Der große Praxisvorteil sind die beweglichen Seitenbleche: Das Seil wird durch Verdrehen der Seitenbleche werkzeuglos eingelegt oder entnommen – ideal für mobile Einsätze und häufige Richtungswechsel. Ausgeführt ist die SRL-B mit Stahl-Laufrolle (galvanisch verzinkt, kugelgelagert) und kunststoffbeschichteten Seitenblechen mit Ösen; gefertigt nach Maschinenrichtlinie 2006/42/EG.

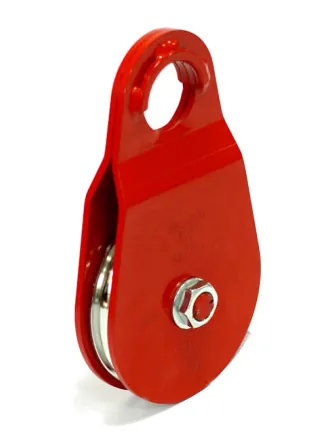

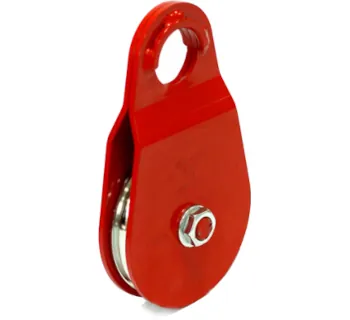

Abbildung: Lamm SRL-B – Seilrolle mit beweglichen Seitenblechen (TOMANRO).

Einsatzbereiche

• Seilwinden-Zugarbeiten: sichere Umlenkung zur Änderung der Zugrichtung
• Forstwirtschaft: Rückearbeiten und Ziehen von Stämmen bei beengten Platzverhältnissen
• Landwirtschaft: Bergen und Ziehen von Geräten/Fahrzeugen
• Industrie & Handwerk: Seilführung bei Montage-, Zieh- und Positionierarbeiten
• Transport & mobiler Service: schneller Aufbau eines Umlenkpunktes im Außeneinsatz

Unterschiede der Varianten

Die SRL-B wird in mehreren Größen angeboten; die Varianten unterscheiden sich primär durch zulässige Zugkraft (Aufhängung), max. Seildurchmesser, Rollen-Ø und Eigengewicht. Für die Auswahl gilt: Seil-Ø muss zur Rille passen, und der Rollen-Ø sollte so gewählt werden, dass das Seil nicht unnötig stark gebogen wird (geringerer Verschleiß, bessere Laufeigenschaften). Zusätzlich ist der Spreizwinkel (Umlenkwinkel) entscheidend, weil er die wirkenden Kräfte in der Umlenkung verändert und damit die zulässige Windenzugkraft beeinflusst.

Technische Daten

Übersicht typischer Ausführungen der Lamm SRL-B. Alle Werte sind als Auswahlhilfe gedacht; Auslegung immer anhand der realen Einsatzbedingungen und Seilführung durchführen.

Häufige Fehler in der Praxis

• Umlenkwinkel unterschätzt: Spreizwinkel erhöht die Belastung – die zulässige Windenzugkraft muss reduziert werden
• Seil nicht sauber eingelegt: Seil läuft nicht mittig in der Rille, Seitenbleche nicht korrekt verdreht
• Falscher Seil-Ø: zu großer Ø führt zu Klemmen/Quetschen, zu kleiner Ø zu instabilem Lauf und höherem Verschleiß
• Querzug: seitliche Seilführung verursacht Verkanten und unkontrollierten Seilverlauf
• Verschleiß ignoriert: Lagerlauf, Rollenrille, Öse/Seitenbleche werden nicht regelmäßig geprüft

Sicherheitsaspekte und Normen

Die SRL-B ist nach Maschinenrichtlinie 2006/42/EG hergestellt; trotzdem gilt: Sicherheit entsteht durch korrekte Auslegung und Anwendung im System (Winde, Seil, Anschlagpunkt, Umlenkung). Der Spreizwinkel des umgelenkten Seils beeinflusst die Belastung entscheidend; als praxisübliche Faustregel wird häufig angesetzt: 0° ≈ 0.5 × zul. Zugkraft, 90° ≈ 0.7 × zul. Zugkraft, 120° ≈ 1.0 × zul. Zugkraft – die zulässige Windenzugkraft ist entsprechend anzupassen. Vor jedem Einsatz: freie Drehbarkeit der Rolle prüfen, Lagergeräusche und Schwergängigkeit ausschließen sowie Seitenbleche/Öse auf Risse, Verformung und Korrosion kontrollieren.

Grafik: Zusammenhang zwischen Spreizwinkel und wirkenden Kräften (TOMANRO).

Passende Artikel und Zubehör

Für den Einsatz der SRL-B benötigen Sie ein geeignetes Drahtseil (passender Seil-Ø), eine passende Zugwinde sowie geeignete Anschlagmittel (z. B. Rundschlinge/Schäkel je nach Anschlagpunkt), damit der Kraftfluss sicher hergestellt wird. Wenn besonders schnelles Einlegen ohne Verdrehen gewünscht ist, ist die Seilrolle SRL-K (mit aufklappbarem Seitenblech) eine praxisnahe Alternative; bei dauerhaftem Aufbau kann eine Ausführung mit festen Seitenblechen (z. B. SRL-F) sinnvoll sein.
