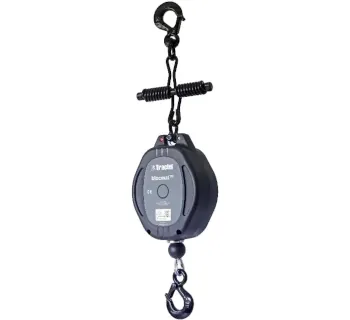

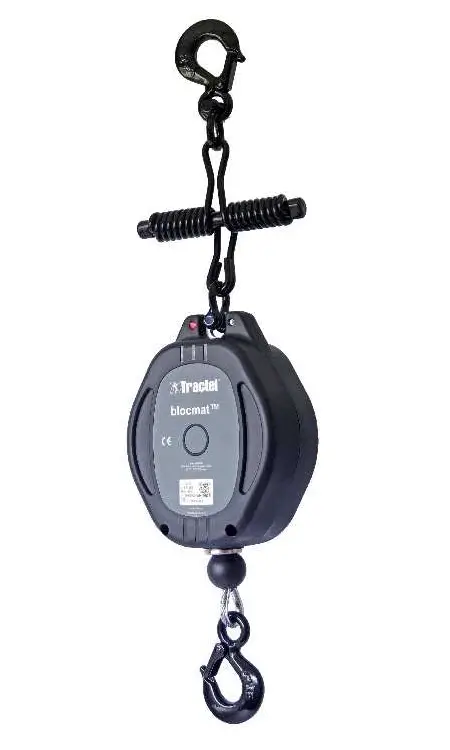

Tractel Lastsicherung blocmat™ TSD

Die blocmat™ TSD ist eine Lastsicherungsvorrichtung mit automatischer Seilaufwicklung, die eine Last beim Versagen der Lastaufhängung automatisch abfängt. Das integrierte TSD-System (Top System Dissipator) dämpft den Fangvorgang und begrenzt die auftretenden Kräfte, damit die Last kontrolliert gestoppt wird.

Einsatzbereiche

Typische Anwendungen sind überall dort, wo hängende Lasten zusätzlich gegen Absturz abgesichert werden sollen – z. B. in Industrie und Instandhaltung, bei Montagearbeiten, im Anlagenbau oder bei wiederkehrenden Hebevorgängen in Werkhallen. Besonders sinnvoll ist die blocmat™ TSD als zweite Sicherung bei Arbeiten über empfindlichen Bereichen (Maschinen, Aggregate, Verkehrs- und Arbeitswege), wenn ein Versagen der Hebelinie nicht ausgeschlossen werden kann.

Funktionsprinzip

Die Last ist über ein integriertes Drahtseil mit dem Gerät verbunden; eine Rückholfeder hält das Seil ständig unter Spannung und passt die Länge automatisch an. Bei einem Lastabsturz wird die Trommel durch einen Übergeschwindigkeits-/Beschleunigungsmechanismus blockiert (Sperrklinke(n) greifen in eine Ratsche), sodass die Last sofort abgefangen wird.

Durch das TSD-Dämpfungssystem wird der Fangstoß reduziert; die dauerhaft gespannte Seilverbindung unterstützt zusätzlich eine geringe, kontrollierte Fallhöhe. Die Auslösung erfolgt über Geschwindigkeit (nicht elektrisch), wodurch die Lastsicherung unabhängig von einer Stromversorgung arbeitet.

Varianten und Unterschiede

Die blocmat™ TSD ist in Varianten mit unterschiedlicher Seil-Auszugslänge erhältlich. Je nach Modell unterscheiden sich außerdem Seildurchmesser, Gewicht und der interne Sperrmechanismus (10 m-Version mit einer, 18 m-Version mit zwei Sperrklinken).

Sicherheitsaspekte & Normen

Die blocmat™ TSD ist ein Sicherheitsgerät zum Schutz von Lasten und ist nicht für den Personenschutz gegen Absturz zugelassen. Für die Befestigung ist ein tragfähiger Anschlagpunkt erforderlich; die Verankerung muss für den Fangfall ausreichend dimensioniert sein.

• Konformität: Übereinstimmung mit der Maschinenrichtlinie 2006/42/EG.
• Anschlagpunkt: Für die Aufhängung ist ein Anschlagpunkt mit mindestens 10 kN Widerstand gefordert.
• Fangstoßbegrenzung: TSD-System zur Dämpfung des Fangvorgangs (reduzierte Stoßbelastung der Konstruktion).
• Haken/Sicherung: Ausführung mit Sicherheitsverschlüssen an den Haken (gegen unbeabsichtigtes Aushängen).
• Nach Fangereignis: Ein Gerät, das einen Lastabsturz gestoppt hat, darf nicht ohne Prüfung weiterverwendet werden.

Montage- und Betriebshinweise

Die blocmat™ TSD wird senkrecht über der Last angebracht, damit die Last in der Vertikalen unter dem Gerät geführt wird. Vor dem Einsatz ist sicherzustellen, dass die Umgebung genügend Freiraum für den Fangweg bietet und dass Struktur und Lastanschlag die Fangkräfte aufnehmen können.

• Vertikale Ausrichtung: Gerät immer lotrecht über der Last montieren.
• Seilführung: Seil nicht über Kanten führen, nicht knicken und nicht verdrehen; der automatische Seileinzug hält die Verbindung straff.
• Sichtprüfung: Vor jeder Nutzung Sichtprüfung von Gehäuse, Haken, Seil und Kennzeichnung; beschädigte Geräte nicht verwenden.
• Ergonomie: Tragegriffe und kompakte Bauform erleichtern Transport, Montage und Positionswechsel.

Werkstoffe & Ausführung

Das Gehäuse ist als robuste, langlebige Ausführung beschrieben (stoß- und alterungsbeständig) und für den professionellen Dauereinsatz ausgelegt. Je nach Einsatzumgebung unterstützt die hochwertige Ausführung eine zuverlässige Nutzung auch bei häufigem Handling.

Passende Artikel/Zubehör

• Hebezeuge/Lastaufhängung (Tractel): Für Hebeprozesse, bei denen die blocmat™ TSD als zusätzliche Lastsicherung eingesetzt wird.
• Anschlagpunkte & Verbindungselemente: Passende Anschlagmöglichkeiten für die sichere Aufhängung an einer geeigneten Struktur (auf ausreichende Tragfähigkeit achten).
• Prüfung & Service: Regelmäßige Prüfung durch befähigte Personen/Servicepartner – insbesondere nach einem Fangereignis.
