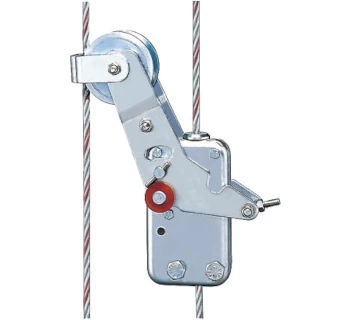

Die Blocstop BSA ist eine zusätzliche Fangvorrichtung für
Drahtseile, die als sekundäre Sicherheitseinrichtung an
hängenden Arbeitsplattformen mit Tirak- oder
Tirfor-Seilwinden eingesetzt wird.
Sie wird auf einem separaten Sicherheitsseil montiert und soll gemäß
EN 1808 einen Absturz der Bühne verhindern, wenn das
Tragseil reißt, die Hubwinde ausfällt oder die
Plattform unzulässig schräg steht.
Im Unterschied zum Modell Blocstop BSO, das bei
Übergeschwindigkeit auslöst, überwacht der
Blocstop BSA das Tragseil und die
Neigung der Plattform:
Die Klemmbacken werden durch einen Hebel mit Rolle offen gehalten, der sich am
Tragseil abstützt; fällt diese Abstützung weg oder tritt
Schlaffseil auf, schließt der BSA automatisch und
klemmt das Sicherheitsseil fest, sodass die Last sofort gestoppt wird.
Der Blocstop BSA ist ein zertifiziertes Sicherheitsbauteil
nach Maschinenrichtlinie 2006/42/EG und wird mit einem Vielfachen der
Nennlast geprüft.
Je nach Typ deckt er Tragfähigkeiten von rund 600.0 kg bis 2400.0 kg
für unterschiedliche Seildurchmesser und
Plattformsysteme ab und ist damit für eine Vielzahl von
Personen- und Materialtransportanwendungen in der Höhenzugangstechnik geeignet.
Funktionsprinzip und Einsatz im System
Der Blocstop BSA wird auf einem Sicherheitsseil geführt, das
parallel zum Tragseil verläuft.
Solange das Tragseil korrekt gespannt ist und die
Plattform waagerecht hängt, bleibt der BSA über seinen
Hebelmechanismus offen.
Wird das Tragseil beschädigt, reißt es, hängt es stark durch oder kippt die
Plattform über einen definierten Grenzwert, verliert der Hebel seine
Abstützung, die Klemmbacken schließen und blockieren das
Sicherheitsseil.
-
Überwachung des Tragseils statt reiner Geschwindigkeitsüberwachung –
der BSA erkennt Seilriss, Schlaffseil und
Plattformneigung.
-
Automatische Klemmung des Sicherheitsseils mittels
selbstverstärkender Klemmbacken, die mit steigender Last noch fester greifen.
-
Zusätzliche Sicherheitsebene zu Hubwinde und Tragseil, speziell für
Personen tragende Bühnen und Hängegerüste.
-
Einsatz mit Tirak-Seilwinden und vergleichbaren Hubsystemen in
Fassadenbefahranlagen, Industrieanlagen und bei
Instandhaltungsarbeiten.
Typische technische Kenndaten (BSA-Ausführungen, Auszug)
| Typ |
Tragfähigkeit |
Seildurchmesser Sicherheitsseil |
Typische Anwendung |
| BSA 15.301 / 20.300 |
600.0 kg |
ca. 8.3 mm |
kleine Arbeitsbühnen, leichte Plattformen |
| BSA 15.303 / 20.303 |
800.0 kg |
ca. 9.5 mm |
Standard-Hängegerüste mit zwei Aufhängepunkten |
| BSA 20.304 |
1000.0 kg |
ca. 10.2 mm |
größere Fassadenbühnen |
| BSA 35.304 / 35.30 |
2000.0–2400.0 kg |
ca. 14.3–16.3 mm |
schwere Industrieplattformen und Sonderkonstruktionen |
Hinweis:
Exakte Tragfähigkeiten, Seildurchmesser und Kombinationen mit
Tirak-Hubwerken sind den aktuellen technischen Unterlagen
und Zulassungen von Tractel zu entnehmen.
Typische Verwendung der Blocstop BSA Fangvorrichtung
Der Blocstop BSA wird überall dort eingesetzt, wo
Personen oder Lasten an
hängenden Plattformen transportiert werden und eine
zusätzliche Fangvorrichtung vorgeschrieben oder gewünscht ist.
-
Fassadenbefahranlagen bei Gebäudereinigung, Montage- und Instandhaltungsarbeiten.
-
Industrielle Hängearbeitsbühnen in Kraftwerken, Werften, Silos oder Anlagenbau.
-
Temporäre Arbeitsbühnen an Brücken, Türmen oder Stahlkonstruktionen.
-
Plattformen mit zwei Aufhängepunkten, bei denen der BSA neben Seilbruch auch
Schrägstellung der Bühne erkennt und die Bewegung stoppt.
Vorteile der Blocstop BSA Fangvorrichtung
-
Sehr hohe Sicherheit –
zusätzliches Absturzsicherungssystem für Personen und Lasten,
konzipiert und geprüft nach EN 1808 und
Maschinenrichtlinie 2006/42/EG.
-
Zuverlässige Auslösung bei Seilriss und Schlaffseil –
Überwachung des Tragseils statt nur der Geschwindigkeit;
erkennt auch Plattformneigung und Seildurchhang.
-
Automatisches, selbstverstärkendes Klemmsystem –
die Klemmbacken greifen umso fester, je höher die Belastung,
und verhindern ein Durchrutschen des Sicherheitsseils.
-
Breites Traglastspektrum –
verschiedene BSA-Typen decken Anwendungen von ca. 600.0 kg
bis 2400.0 kg ab und sind damit für viele
Plattformgrößen geeignet.
-
Integration in bestehende Systeme –
kompatibel mit Tirak-Hubwerken und gängigen
Seilbühnen-Systemen; Montage auf zusätzlichem
Sicherheitsseil parallel zum Tragseil.
-
Kompakte, robuste Bauweise –
für den harten Baustellen- und Industrieeinsatz ausgelegt, mit
langlebigen, korrosionsbeständigen Komponenten.
-
Wartung und Prüfung klar geregelt –
detaillierte Installations-, Gebrauchs- und Wartungsanleitungen
unterstützen Betreiber bei regelmäßigen Inspektionen und Funktionsprüfungen.
Planungs- und Anwendungshinweise
-
Der Blocstop BSA darf nur auf einem
sekundären Sicherheitsseil betrieben werden, das
parallel zum Tragseil verläuft und für die
vorgesehene Last zugelassen ist.
-
Seildurchmesser, Tragfähigkeit und
Plattformausführung sind gemäß Tractel-Dokumentation
und nationalen Vorschriften zu bemessen.
-
Ein Fixpunkt für das Sicherheitsseil ist so anzuordnen,
dass die Fangvorrichtung im Gefahrenfall zuverlässig greifen kann
und keine Kollision mit Bauteilen auftritt.
-
Montage, Erstprüfung und wiederkehrende Prüfungen dürfen
nur durch unterwiesenes bzw. befähigtes Fachpersonal nach
Herstelleranleitung durchgeführt werden.
