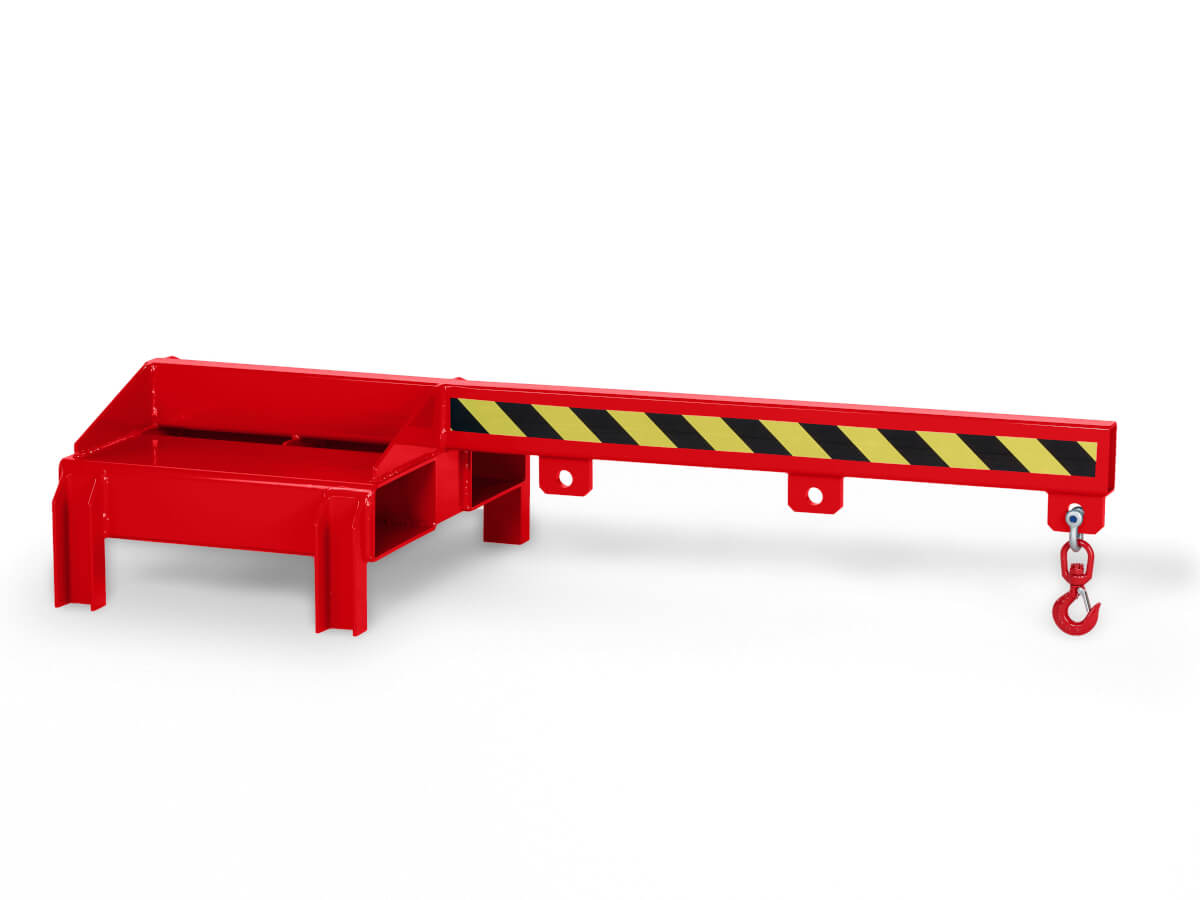

RR - Industrietechnik Lastarm Typ RLA-DST

Der Lastarm Typ RLA-DST ist ein Stapler-Anbaugerät, das den Gabelstapler (oder Deichselstapler) in Sekunden in einen „Kran“ für das Anschlagen von oben verwandelt – z. B. beim Ein- und Ausbau schwerer Maschinenteile. Durch die erhöhte Bauweise mit Stützfüßen entstehen unter den Einfahrtaschen ca. 100 mm Bodenfreiheit, sodass sich der Lastarm besonders gut mit Mitgänger-Flurförderfahrzeugen aufnehmen lässt. Eine Kettensicherung gegen Abrutschen sowie ein drehbarer Sicherheitswirbelhaken sorgen für kontrolliertes Handling bei Hebe- und Positionierarbeiten. (Tragfähigkeit und Resttragfähigkeit des Flurförderzeugs immer je Lastschwerpunkt / Ausladung beachten.)​

Einsatzbereiche

• Ein- und Ausbau von schweren Maschinenteilen und Aggregaten
• Wartung / Instandhaltung: Positionieren von Bauteilen, Motoren, Pumpen, Getrieben
• Montage: Anheben und Ausrichten von Lasten, die nur von oben angeschlagen werden können
• Intralogistik: gelegentliche Kranarbeiten ohne Hallenkran (bei geeigneter Gefährdungsbeurteilung)

Varianten und Unterschiede

Der Typ RLA-DST ist auf Tomanro in mehreren Ausführungen gelistet (insgesamt 8 Artikel). Typischerweise unterscheiden sich die Varianten über Oberfläche (z. B. pulverbeschichtet in unterschiedlichen RAL-Farben oder feuerverzinkt) – die Grundfunktion und die Gerätegeometrie bleiben dabei gleich.​

Technische Daten

Hinweis: Tragfähigkeiten bei Lastarmen sind in der Praxis stets vom Lastschwerpunkt, der Ausladung und der Resttragfähigkeit des eingesetzten Flurförderzeugs abhängig.

Häufige Fehler in der Praxis

• Überlastung, weil die abnehmende Tragfähigkeit bei größerer Ausladung nicht berücksichtigt wird (Resttragfähigkeit des Staplers sinkt ebenfalls).
• Unvollständiges Einfahren der Gabelzinken in die Einfahrtaschen oder fehlende/lose Kettensicherung.
• Lasten werden seitlich gezogen oder pendeln unkontrolliert (fehlende Führung, falscher Anschlagpunkt).
• Einsatz auf unebenem Untergrund bzw. in zu engen Bereichen ohne klare Einweiser- und Verkehrsregeln.
• Verwendung ungeeigneter oder beschädigter Anschlagmittel (z. B. Gurte/Ketten ohne ausreichende Tragfähigkeit).

Sicherheit, Normen und Prüfpflichten

Für den Betrieb mit Flurförderzeugen sind u. a. die Anforderungen der DGUV Vorschrift 68 zu beachten (Betrieb, Mitnahme von Personen, Einsatzregeln, Prüfungen).​ Bedienpersonen müssen qualifiziert und beauftragt sein (z. B. gemäß DGUV Grundsatz 308-001).​

Zusätzlich gilt: Arbeitsmittel sind vor Erstinbetriebnahme (z. B. nach Montage) sowie wiederkehrend und nach außergewöhnlichen Ereignissen durch eine zur Prüfung befähigte Person zu prüfen; Umfang und Fristen legt der Arbeitgeber im Rahmen der Gefährdungsbeurteilung fest (siehe BetrSichV § 14).​ Bei Umbauten nach Inbetriebnahme können zudem neue Anforderungen an Nachweis/Erklärung entstehen.​

• Gefährdungsbeurteilung für den Hebevorgang (Anschlagpunkte, Verkehrswege, Sicht, Einweiser)
• Keine Personenbeförderung / keine Lasten über Personen führen
• Anschlagmittel passend auswählen (Tragfähigkeit, Winkel, Kanten, Schutz)
• Sichtprüfung vor jeder Nutzung (Haken, Kette, Schweißnähte, Verformungen, Risse)

Passende Artikel & Zubehör

Für den sicheren Einsatz werden geeignete Anschlagmittel benötigt (z. B. Rundschlingen, Hebebänder, Kettengehänge, Schäkel) – immer passend zur Last, zum Anschlagpunkt und zum Hebewinkel. Aus dem RR-Programm passen zudem weitere Stapler-Anbaugeräte aus der Kategorie Kranarm / Teleskoplader, z. B. für andere Reichweiten oder Bauformen, wenn der RLA-DST nicht die optimale Geometrie für Ihren Einsatz bietet.​
