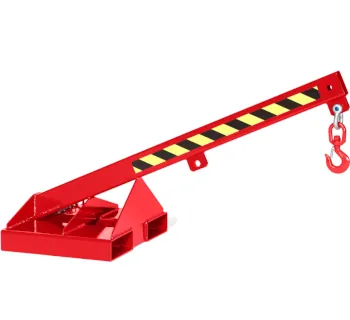

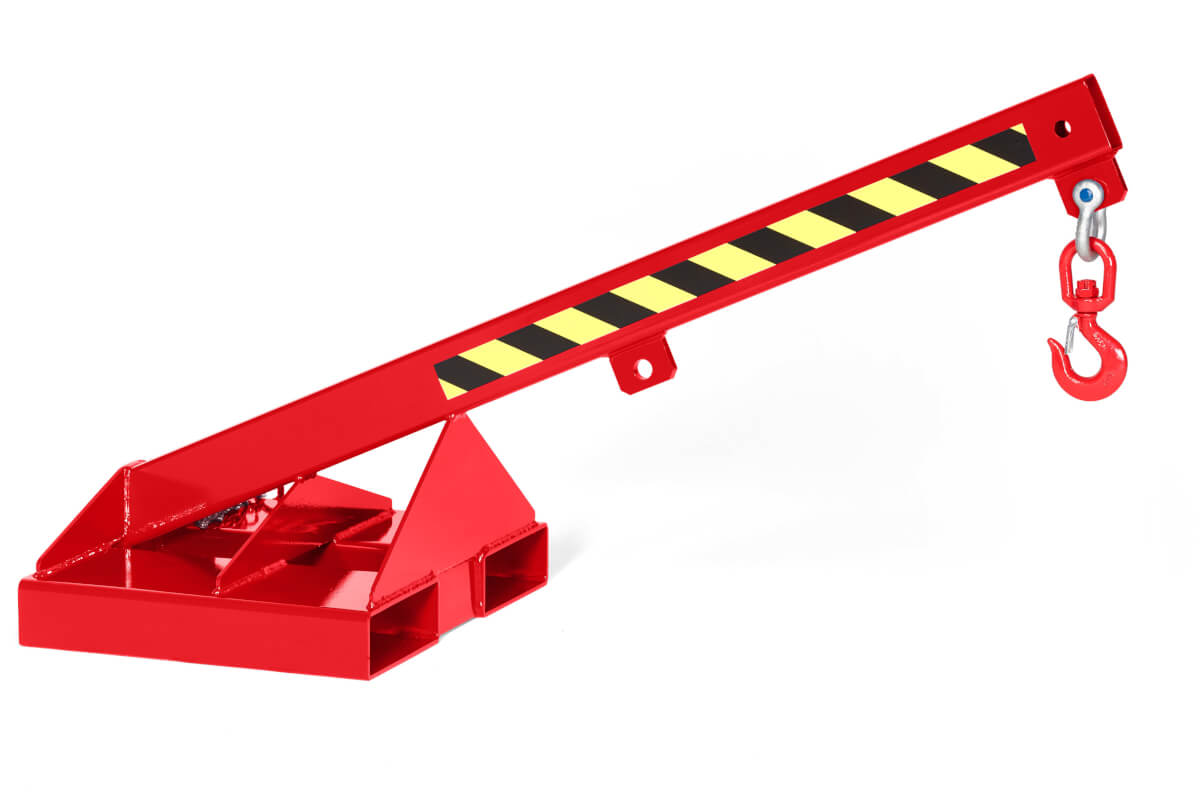

RR - Industrietechnik Lastarm Typ RLH

Der Lastarm Typ RLH (auch Kranarm) ist ein kompaktes Stapler-Anbaugerät, das die Reichweite Ihres Gabelstaplers vergrößert und Lasten komfortabel von oben aufnehmen lässt. Die Baureihe wird als RLH-1 (starre Version) und als RLH-T1 (teleskopierbare Version) angeboten, jeweils mit 25° Neigung und Kettensicherung gegen unbeabsichtigtes Abrutschen von den Gabelzinken. Je nach Hakenposition bzw. Auszug steht eine abgestufte Tragfähigkeit bis 1000 kg zur Verfügung – maßgeblich sind Lastdiagramm und die Resttragfähigkeit Ihres Staplers.

Einsatzbereiche

Der RLH eignet sich überall dort, wo ein Stapler kurzfristig als Hebehilfe dienen soll und eine zusätzliche Ausladung benötigt wird.

• Instandhaltung: Ein- und Ausbau von Aggregaten (Motoren, Pumpen, Getriebe) und Maschinenkomponenten
• Montage: Positionieren von Bauteilen über Hindernisse hinweg (z. B. Geländer, Maschinengestelle)
• Logistik: Lasten von oben anschlagen, umsetzen und an schwer zugänglichen Stellen absetzen
• Werkstatt: Temporärer Kleinkran ohne zusätzlichen Hallenkran

Varianten und Unterschiede

Die Baureihe unterscheidet sich im Kern durch die Bauart: RLH-1 ist starr, während RLH-T1 teleskopierbar ist und dadurch mehr Hakenpositionen bzw. Reichweitenstufen ermöglicht. Beide Varianten besitzen eine 25° Neigung, eine Kettensicherung sowie einen (drehbaren) Sicherheitswirbelhaken; die Oberfläche ist je nach Ausführung pulverbeschichtet (verschiedene RAL-Farben) oder verzinkt.

Technische Merkmale

Der RLH wird über Einfahrtaschen auf die Gabelzinken geschoben und zusätzlich mit einer Kettensicherung gegen Abrutschen gesichert. Die Konstruktion ist für den Industrieeinsatz ausgelegt (u. a. Stahlkonstruktion, häufig 6 mm Materialstärke) und besitzt Warnmarkierungen gemäß ASR A 1.3. Die Traglast sinkt mit zunehmender Ausladung; daher sind Lastdiagramm, Hakenposition und Stapler-Resttragfähigkeit zwingend zu berücksichtigen.

Traglasten je Hakenposition

Die folgenden Angaben zeigen das Prinzip der abgestuften Traglast: Je größer die Ausladung, desto niedriger die zulässige Last. Nutzen Sie ausschließlich die vorgesehenen Hakenpositionen und prüfen Sie zusätzlich die Resttragfähigkeit des Staplers (Hubhöhe/Lastschwerpunkt/Anbaugerät).

Hinweis RLH-1: Die starre Variante wird typischerweise mit 2 Hakenpositionen angeboten; die zulässige Traglast liegt je nach Position im Bereich von ca. 350 - 1000 kg.

Häufige Fehler in der Praxis

• Überlastung bei großer Ausladung: Lastdiagramm des Anbaugeräts und des Staplers nicht abgeglichen.
• Kettensicherung nicht korrekt angelegt: erhöhtes Risiko des Abrutschens von den Zinken.
• Teleskopstufe nicht verriegelt (RLH-T1): Arretierung/Steckbolzen nicht vollständig gesetzt.
• Schrägzug / Seitenzug: Lastarm ist für vertikales Heben ausgelegt, Querkräfte vermeiden.
• Ungeeignete Anschlagmittel: falsche WLL, beschädigte Schäkel/Ketten/Rundschlingen.
• Falsche Einfahrtaschen-Passung: zu viel Spiel oder unvollständige Aufnahme führt zu Instabilität.

Sicherheitsaspekte und Normen

Der Einsatz setzt eine Gefährdungsbeurteilung, eine Betriebsanweisung sowie die Unterweisung der Beschäftigten voraus; Flurförderzeuge dürfen nur durch geeignete, beauftragte Personen betrieben werden. Relevante Regelwerke sind insbesondere DGUV Vorschrift 68 (Flurförderzeuge) und der DGUV Grundsatz 308-001 (Qualifizierung/Beauftragung von Fahrern); zusätzlich sind Prüfungen von Arbeitsmitteln nach BetrSichV betrieblich festzulegen und zu dokumentieren. Grundsatz: Keine Personen anheben – Lastarme sind ausschließlich für das Heben von Lasten bestimmt.

• Vor Einsatz: Sichtprüfung (Risse, Verformung, Haken, Kette, Kennzeichnung, Arretierung)
• Beim Heben: ruckfrei arbeiten, Last nah am Stapler halten, Ausladung minimieren
• Gefahrenbereich: unter schwebender Last nicht aufhalten, Wege absperren/organisieren

Passende Artikel und Zubehör

Für den sicheren Betrieb des Lastarms Typ RLH benötigen Sie passende Anschlagmittel (z. B. Rundschlingen, Kettengehänge, Schäkel) mit ausreichender Tragfähigkeit zur jeweiligen Hakenposition. Wenn eine reine Reichweitenvergrößerung ohne Neigung genügt, kann der RR Kranarm RKA eine Alternative sein; wird zusätzlich eine Höhen-/Winkelanpassung benötigt, ist der RR Teleskoplader RKT passend. Für höhere Tragfähigkeiten (je nach Ausführung) bietet sich außerdem der RR Lastarm Typ RLA an.
