RR - Industrietechnik Kranarm Typ RKV

RR - Industrietechnik Kranarm Typ RKV

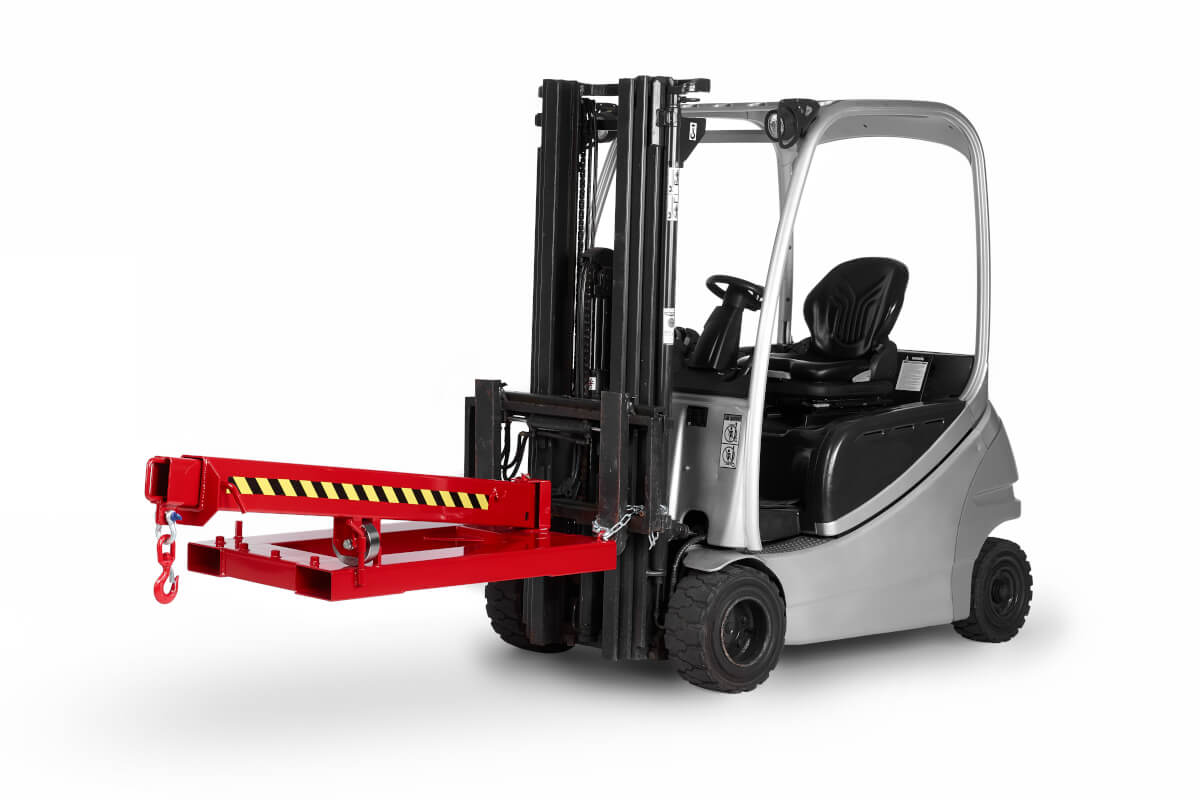

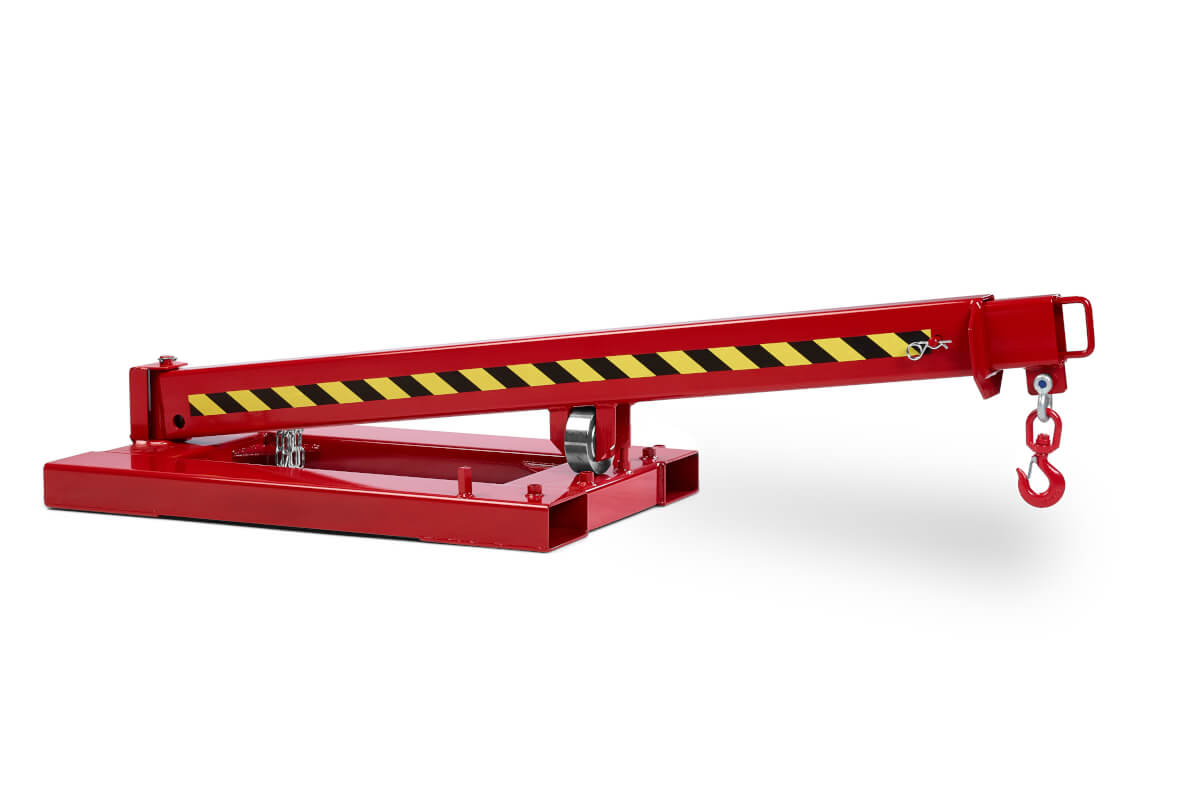

Der Kranarm Typ RKV ist ein Stapler-Anbaugerät zur Ladeguterfassung von oben und erweitert die Einsatzmöglichkeiten von Gabelstaplern besonders dort, wo Lasten in engen Bereichen präzise positioniert werden müssen. Durch den 6-fach teleskopierbaren Ausleger (ca. 2260 - 3760 mm) und den schwenkbaren Kranträger lässt sich der Arm seitlich ausrichten, während ein drehbarer Sicherheitswirbelhaken das Anschlagen erleichtert. Die Tragfähigkeit ist auszugsabhängig (ca. 400 - 1000 kg) und muss immer mit der Resttragfähigkeit des Staplers sowie dem Lastdiagramm abgeglichen werden.

Einsatzbereiche

Der RKV wird eingesetzt, wenn ein Stapler kurzfristig als Kran arbeiten soll und eine seitliche Ausrichtung der Last den entscheidenden Vorteil bringt.

• Maschinen- und Anlagenbau: Ein- und Ausbau von Maschinenteilen, Motoren, Aggregaten
• Instandhaltung / Wartung: Positionieren von Komponenten in beengten Arbeitszonen
• Fertigung: Umsetzen schwerer Teile zwischen Arbeitsstationen
• Lager / Logistik: Aufnahme und Absetzen von Lasten, die von oben angeschlagen werden müssen

Varianten und Unterschiede

Der Kranarm Typ RKV wird typischerweise als 1 t-Ausführung mit identischer Funktion angeboten, die Unterschiede liegen vor allem im Anstrich (RAL-Farbe) bzw. der Oberfläche. Unabhängig von der Farbe bleiben Traglastbereich, Auszug und Seitenausrichtung gleich.

Technische Daten

Häufige Fehler in der Praxis

• Traglast verwechselt: Maximalwert angenommen, obwohl die Traglast mit Auszug / Ausladung sinkt
• Arretierung vergessen: Teleskopposition nicht korrekt verriegelt (Steckbolzen nicht vollständig gesetzt)
• Seitlich verstellen unter ungünstiger Last: Schwenken ohne sauberen Lastanschlag oder mit pendelnder Last
• Unpassende Zinkenmaße: Einfahrtaschen passen nicht zu den Gabelzinken (Spiel, Verkanten, instabile Last)
• Beschädigte Anschlagpunkte: Haken, Schäkel oder Anschlagmittel mit sichtbaren Schäden weiterbenutzt
• Standsicherheit ignoriert: Stapler kippt wegen zu hoher Ausladung oder fehlender Lastkontrolle

Sicherheitsaspekte und Normen

Für den sicheren Betrieb sind neben den Herstellerangaben insbesondere die Betriebsanweisung, eine geeignete Unterweisung sowie die schriftliche Beauftragung der Bedienperson entscheidend. Flurförderzeuge dürfen nur von geeigneten und beauftragten Personen gesteuert werden; außerdem ist die Standsicherheit jederzeit zu gewährleisten und das Arbeitsmittel regelmäßig zu prüfen.

• DGUV Vorschrift 68: schriftlicher Auftrag zum Steuern von Flurförderzeugen (Fahrersitz/Fahrerstand), Betrieb nur bei erhaltener Standsicherheit, tägliche Sichtprüfung auf Mängel
• DGUV Grundsatz 308-001: Qualifizierung und Beauftragung von Staplerfahrern; Beauftragung schriftlich, betriebliche Einweisung ergänzend
• BetrSichV: Prüfungen von Arbeitsmitteln (vor Inbetriebnahme nach Montage sowie wiederkehrend bei schädigenden Einflüssen)

Empfohlen: Vor jedem Einsatz Sicht- und Funktionsprüfung (Risse, Verformung, Steckbolzen, Haken, Markierungen), Last nur mit geeigneten Anschlagmitteln aufnehmen und Lastweg so planen, dass keine Personen gefährdet werden.

Passende Artikel und Zubehör

Für den Einsatz des Kranarm Typ RKV werden passende Anschlagmittel und ggf. ergänzende Stapler-Anbaugeräte benötigt. Achten Sie bei allen Zubehörteilen auf eine ausreichende WLL/Tragfähigkeit und die passende Geometrie (Hakenweite, Schäkelbolzen, Kettennenngröße).

• Schäkel (z. B. hochfest) als Verbindungselement zwischen Haken und Anschlagmittel
• Kettengehänge oder Rundschlingen für flexible Anschlagarten
• Lasthebemagnete oder Greifer (je nach Last und Oberfläche)
• RR Kranarm RKA als starrer, teleskopierbarer Kranarm (wenn keine Seitenausrichtung benötigt wird)
• RR Teleskoplader RKT (höhenverstellbar), wenn zusätzlich Winkel/Anstellhöhe benötigt werden
• RR Lastarm RLA als robuste Alternative für definierte Ausladungen ohne Schwenkträger
