RR - Industrietechnik Gitterboxtraverse RGT

Die Gitterboxtraverse RGT von RR - Industrietechnik ist ein robustes Lastaufnahmemittel zum Heben und hängenden Transportieren von Norm-Gitterboxen über den Kran. Sie wird am oberen Rahmen der Gitterbox eingehängt und ermöglicht so den innerbetrieblichen Behältertransport (z. B. Rohr-, Halbzeug- und Fertigteile), auch wenn kein Gabelstapler verfügbar ist. Die Ausführung für den Einzeltransport besitzt zwei starre und zwei schwenkbare Aufhängebügel mit Griffstange, sodass ein Anschläger die Box alleine ein- und aushängen kann.

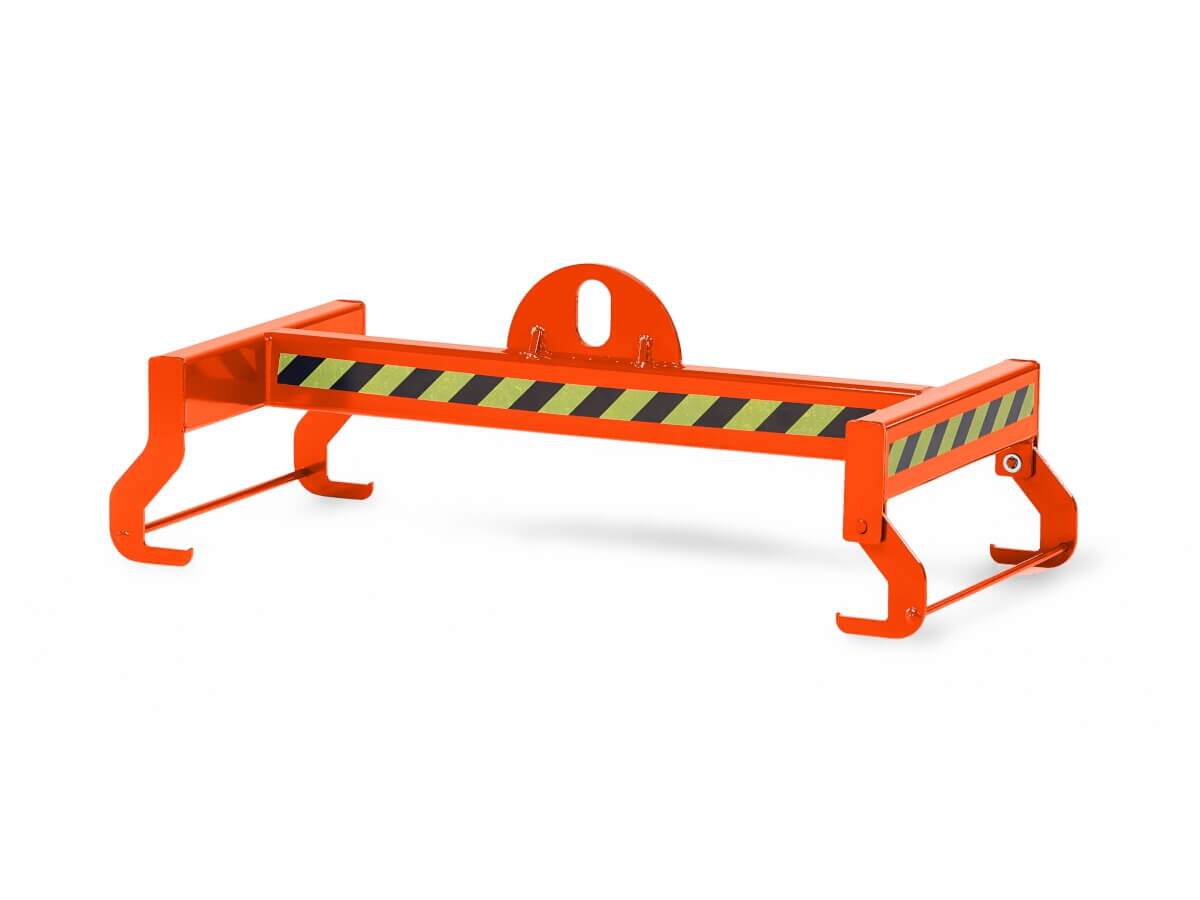

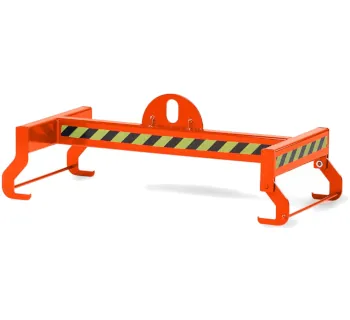

Abbildung: Gitterboxtraverse RGT mit Aufhängeöse und Traversenhaken (Beispiel in RAL-Farbe).

Einsatzbereiche

• Warenannahme und Versand in Gitterboxen: Entladen, Umsetzen und Zwischenlagern per Kranbetrieb.
• Produktion und Intralogistik: schneller Behältertransport von Rohr, Halbzeug und Fertigkleinteilen.

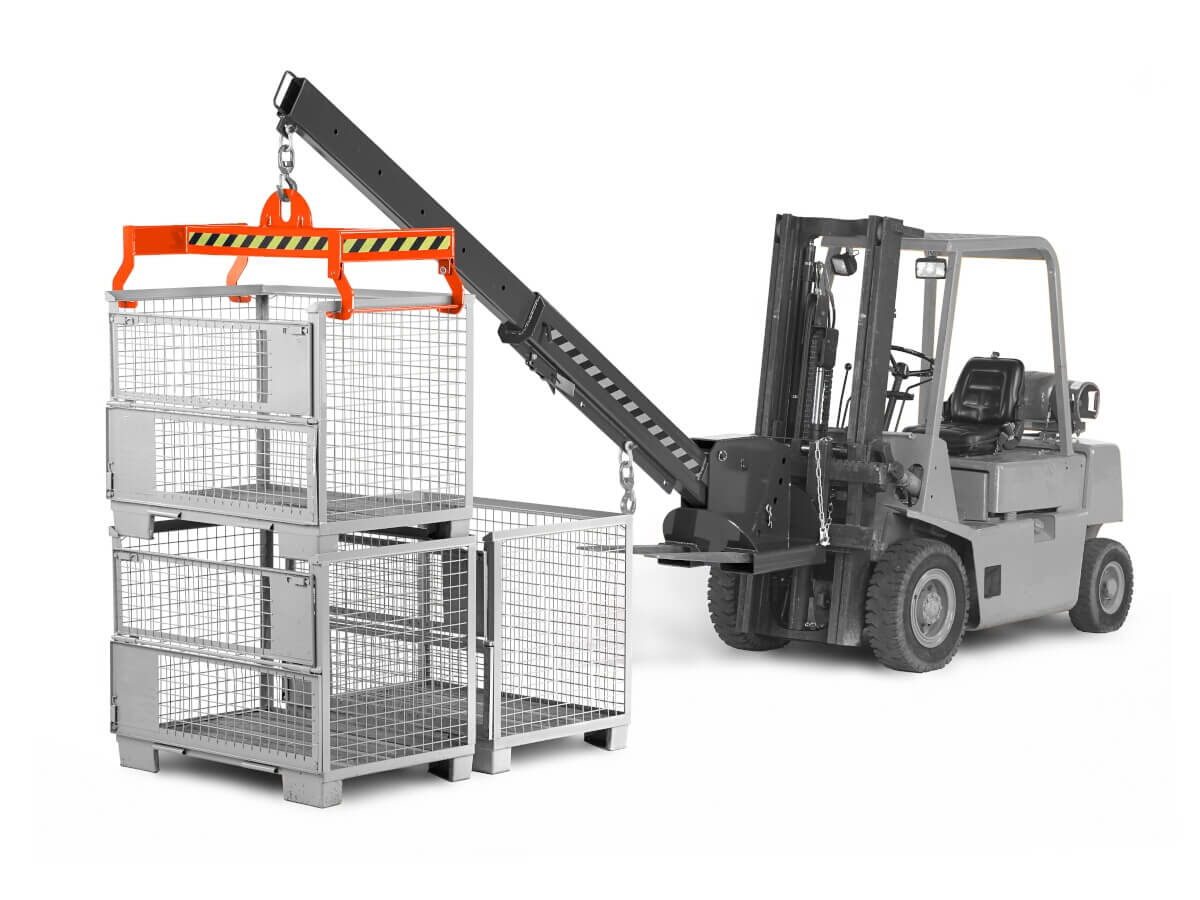

• Stapeln und Verladen in Kombination mit Kranarmen (z. B. Stapler-Kranarm) für flexible Hubpunkte.

Unterschiede der Varianten

Die RGT-Varianten unterscheiden sich primär in der Oberfläche / Farbe (RAL-Ausführungen) für bessere Sichtbarkeit, Werksstandard oder Farbcodierung. Die Funktion, Geometrie und die Tragfähigkeit bleiben bei den gelisteten Ausführungen gleich.

Lieferumfang

Geliefert wird die Gitterboxtraverse RGT als einsatzbereites Lastaufnahmemittel mit Aufhängeöse sowie dem Haken-/Bügel-System zum Einhängen am oberen Rahmen der Gitterbox (zwei starre, zwei schwenkbare Bügel mit Griffstange).

Material und Ausführung

Die Traverse ist als stabile Stahlkonstruktion ausgeführt und für den rauen Industrieeinsatz konzipiert; die Varianten sind in unterschiedlichen RAL-Farben erhältlich (pulverbeschichtete Oberfläche je nach Ausführung).

Bedienerfreundlichkeit

• Ein-Mann-Bedienung: Ein Anschläger kann die Traverse alleine in die Gitterbox ein- und aushängen.
• Schnelles Handling durch zwei schwenkbare Bügel mit Griffstange.
• Prozesssicherheit: definierte Aufnahmepunkte am oberen Rahmen der Gitterbox für reproduzierbares Anschlagen.

Hilfsmittel, die zur Benutzung vorhanden sein müssen

• Geeigneter Kran bzw. Hebezug mit ausreichender Tragfähigkeit (inkl. Eigengewicht der Traverse und Boxinhalt).
• Passendes Anschlagmittel zur Verbindung zwischen Kranhaken und Aufhängeöse (z. B. Schäkel/Anschlagkette, abhängig von Ihrer Anschlagsituation).
• Geeignete, unbeschädigte Norm-Gitterbox (Einhängung am oberen Rahmen).

Sicherheitsaspekte und Normen

Die RGT ist ein Lastaufnahmemittel für den Hebezeugbetrieb: Vor jedem Hub sind Sichtprüfung und Funktionskontrolle durchzuführen, und es dürfen nur unterwiesene Personen anschlagen. Achten Sie darauf, dass die Traversenhaken korrekt am oberen Rahmen der Gitterbox eingehängt sind, die Box nicht beschädigt ist und die Tragfähigkeit nicht überschritten wird (Last inklusive Inhalt).

Die Anwendung bezieht sich auf Norm-Gitterboxen nach DIN 15155 (Aufnahme am oberen Rahmen). Für lose Lastaufnahmemittel im Kranbetrieb werden sicherheitstechnische Anforderungen u. a. in der DIN EN 13155 behandelt (Kategorie: lifting beams / non-fixed load lifting attachments).

• Schrägzug vermeiden und Lasten stoßfrei anheben.
• Personen niemals unter schwebenden Lasten; Gefahrenbereich freihalten.
• Bei Verformungen, Rissen oder schwergängigen Bügeln: sofort außer Betrieb nehmen und prüfen lassen.

Passende Artikel von RR - Industrietechnik

Für das bequeme Stapeln und Verladen lässt sich die Gitterboxtraverse RGT sehr gut mit RR Kranarmen kombinieren, um einen Stapler schnell zum Kranarbeitsplatz zu erweitern. Wenn Sie regelmäßig über den Stapler aufnehmen, sind insbesondere der teleskopierbare Kranarm RKA oder der schwenkbare Kranarm Typ RKV sinnvolle Ergänzungen.
