RR - Industrietechnik Gitterboxwender RGW

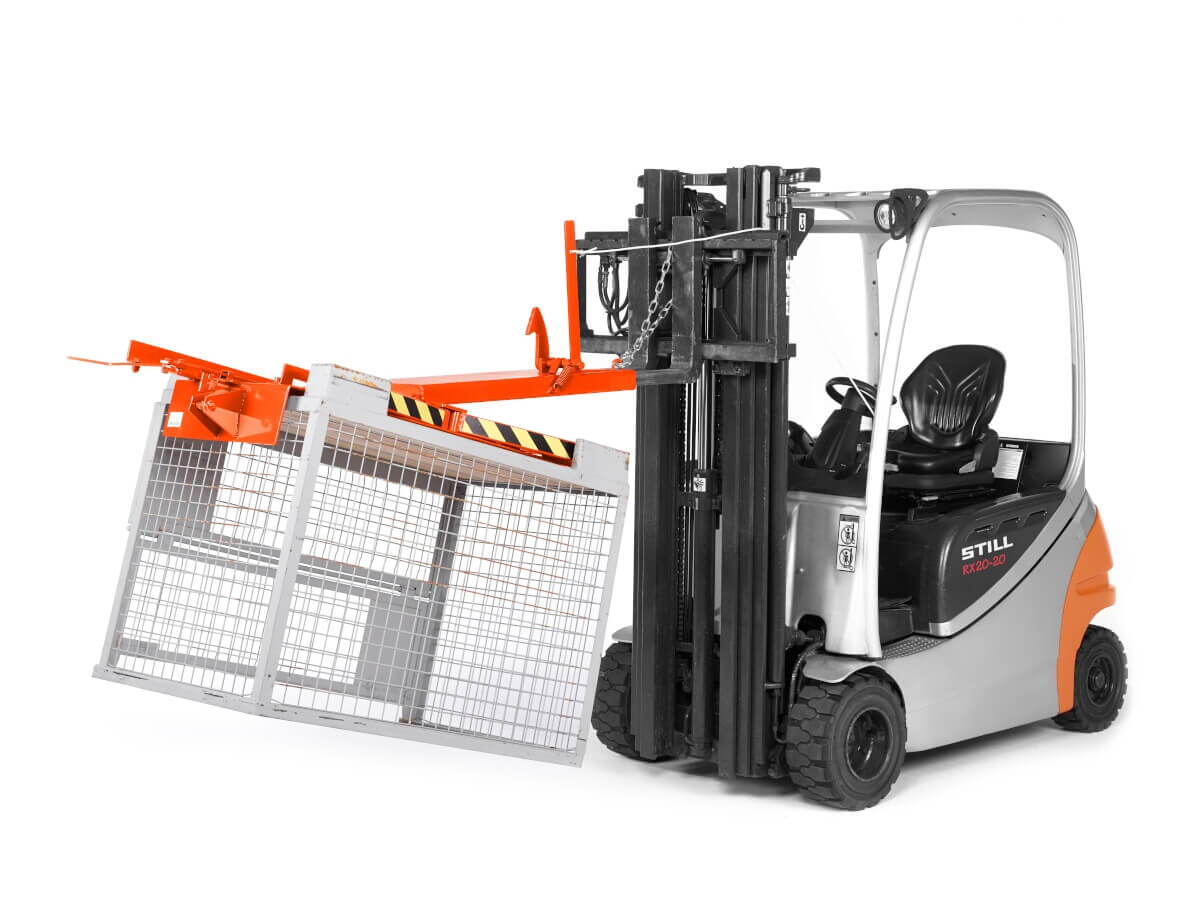

Der Gitterboxwender RGW ist ein Stapler-Anbaugerät zum kontrollierten Entleeren von Euro-Gitterboxen nach DIN 15155. Die Stahl-Schweißkonstruktion wird über Einfahrtaschen aufgenommen und mit einer fest verbundenen Kettensicherung gegen Abrutschen auf den Zinken gesichert. Zur Fixierung wird die Gitterbox in Längsrichtung unterfahren und per Hebel ein Mechanismus betätigt, der mit Schwenkarmen in alle 4 Füße der Gitterbox eingreift; das Abkippen erfolgt durch Lösen der Arretierung per Seilzug.

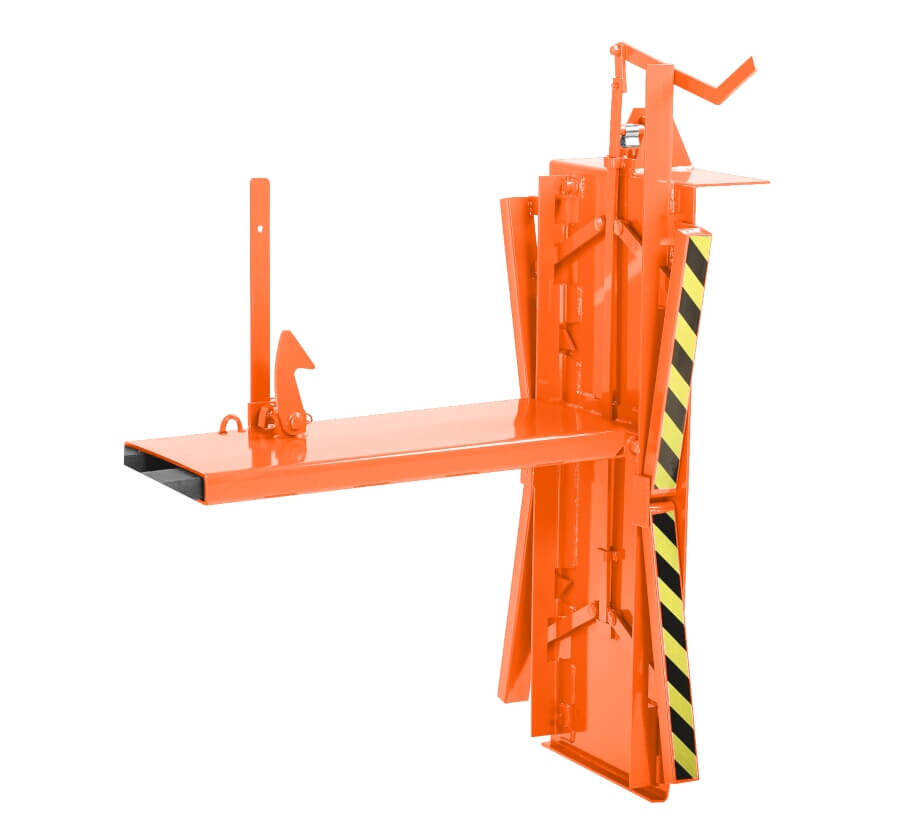

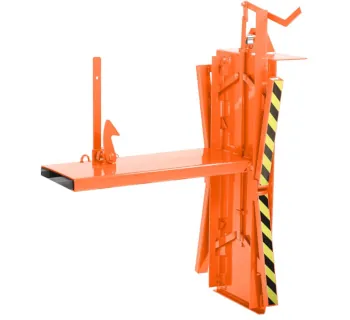

Ansicht: Gitterboxwender RGW als Stapler-Anbaugerät mit Kettensicherung und Seilzug zur Auslösung.

Einsatzbereiche

• Entleeren von Euro-Gitterboxen in Produktion, Lager und Versand
• Materialfluss für Schüttgut, Kleinteile, Ausschuss oder Wertstoff-Fraktionen in Behältern
• Rückführung leerer Gitterboxen durch Absenken des Gabelbaums und Rückwärtsfahrt in die Ausgangsstellung

Varianten und Ausführungen

Bei TOMANRO ist der RGW in mehreren RAL-Farben verfügbar (z. B. RAL 2004, RAL 3000, RAL 5010, RAL 5018, RAL 6011, RAL 7005). Funktion und Bedienprinzip bleiben dabei identisch – die Auswahl dient vor allem der betrieblichen Kennzeichnung und Sichtbarkeit.

Technische Beschreibung

Der Arbeitsbereich ergibt sich aus den Arbeitsbreiten der Rahmenkonstruktion und der genormten Aufnahme der Euro-Gitterbox. Das Grundmaß (Stand-/Rahmenabmessung) entspricht der Kombination aus Arbeitsbreite Haupträger und Arbeitsbreite Querträger. Für die Stapler-Kompatibilität sind zusätzlich die lichten Einfahrtaschenmaße entscheidend.

Bedienerfreundlichkeit

• Ein-Personen-Bedienung bequem vom Staplersitz über Seilzug
• Kein Hydraulikanschluss erforderlich: Einsatz über Einfahrtaschen und mechanische Arretierung
• Schnelle Rückstellung der Gitterbox durch Absenken und Rückwärtsfahrt

Hilfsmittel, die zur Benutzung vorhanden sein müssen

• Gabelstapler mit ausreichender Resttragfähigkeit für Anbaugerät + Inhalt der Gitterbox
• Passende Gabelzinken (Einfahrtaschen berücksichtigen: 388 x 48 mm)
• Freier, abgesperrbarer Entleerbereich (kein Personenverkehr im Schwenk-/Kippbereich)

Typische Fehler in der Praxis

• Kettensicherung nicht angelegt → Risiko des Abrutschens vom Zinken
• Gitterbox nicht vollständig in allen 4 Füßen verriegelt → unsaubere Kippbewegung / Verlust der Kontrolle
• Entleeren bei unzureichender Stapler-Resttragfähigkeit oder ungünstigem Schwerpunkt

Sicherheitsaspekte und Normen

Der RGW ist für Euro-Gitterboxen nach DIN 15155 vorgesehen; verwenden Sie nur geeignete, unbeschädigte Behälter und prüfen Sie vor jedem Kippvorgang die korrekte Arretierung in allen 4 Füßen. Die Kettensicherung gegen Abrutschen ist immer zu benutzen, und es ist sicherzustellen, dass die Warnkennzeichnung (gelb/schwarz) im Sichtbereich erhalten bleibt. Beachten Sie außerdem die Herstellerhinweise zur CE-Konformität und führen Sie den Betrieb ausschließlich gemäß Betriebsanleitung durch.

Passende Artikel für die Verwendung

Für einen durchgängigen Behälterfluss lassen sich je nach Prozess weitere RR - Industrietechnik-Produkte sinnvoll kombinieren: zum Beispiel die Gitterboxtraverse RGT für das Kranhandling von Gitterboxen, Kranarme (z. B. RKA / RKV) zur Reichweitenvergrößerung am Stapler oder ein Mülltonnenwender für ähnliche Entleeraufgaben bei Abfallbehältern.
