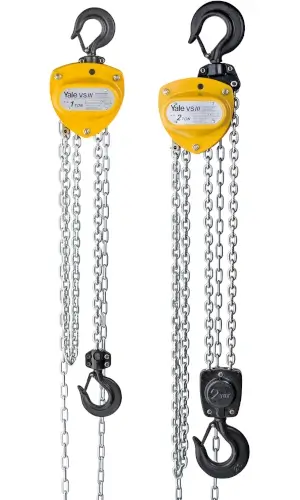

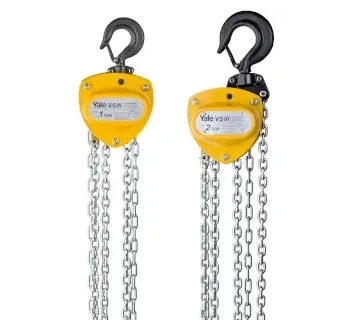

Yale Stirnradflaschenzug VSIII
Tragfähigkeit 250 - 50.000 kg
Die verbesserte Handkettenführung lässt die Handkette ohne verkanten oder verklemmen ablaufen. Hochwertige Lager in Seitenplatten, dem Getriebedeckel und im Lastkettenrad, sorgen für einen einwandfreien Rundlauf von Lastkettenrad und Antriebsritzel und optimieren die Handkräfte.
Ausstattung und Verarbeitung
- Durchgehende Stehbolzen zwischen Seitenplatten, Deckelbefestigung und verstärktem Handraddeckel, sorgen für erhöhte Stabilität.
- Präzise bearbeitete Führungsrollen ermöglichen einen optimalen Ablauf der Lastkette.

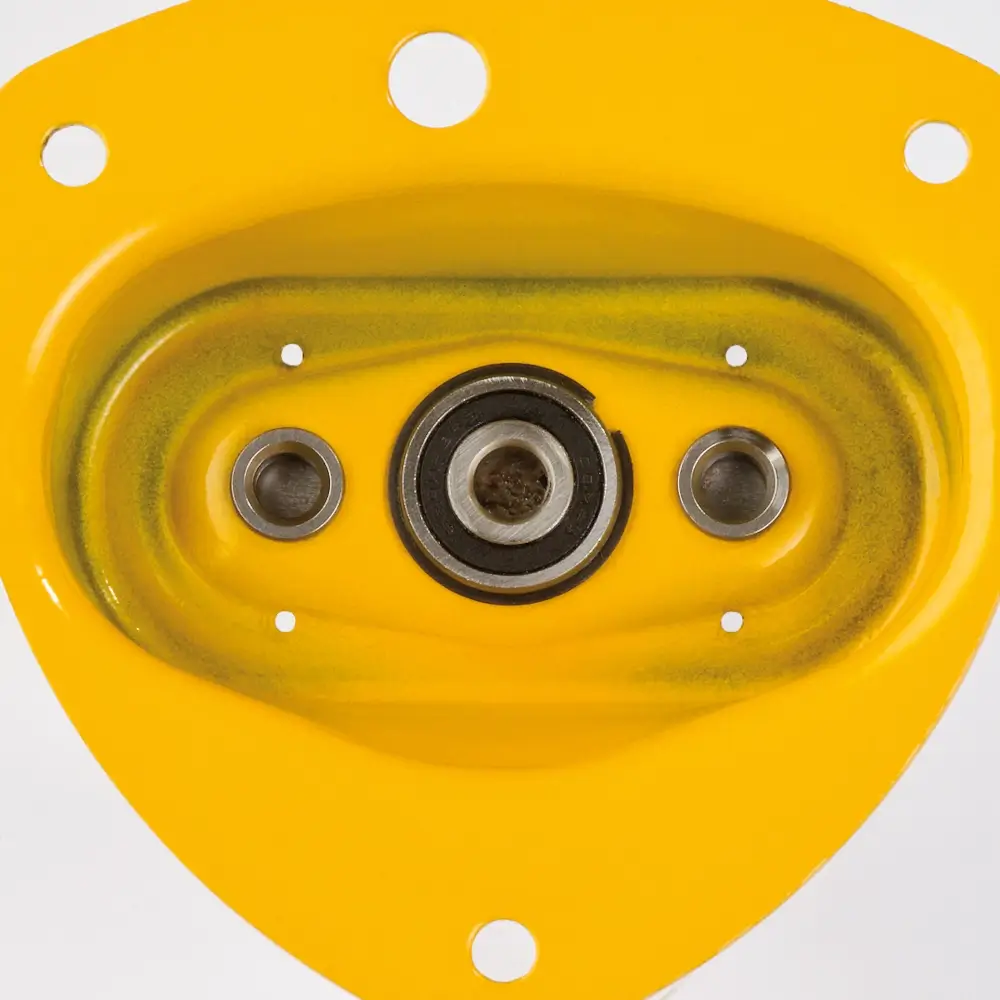

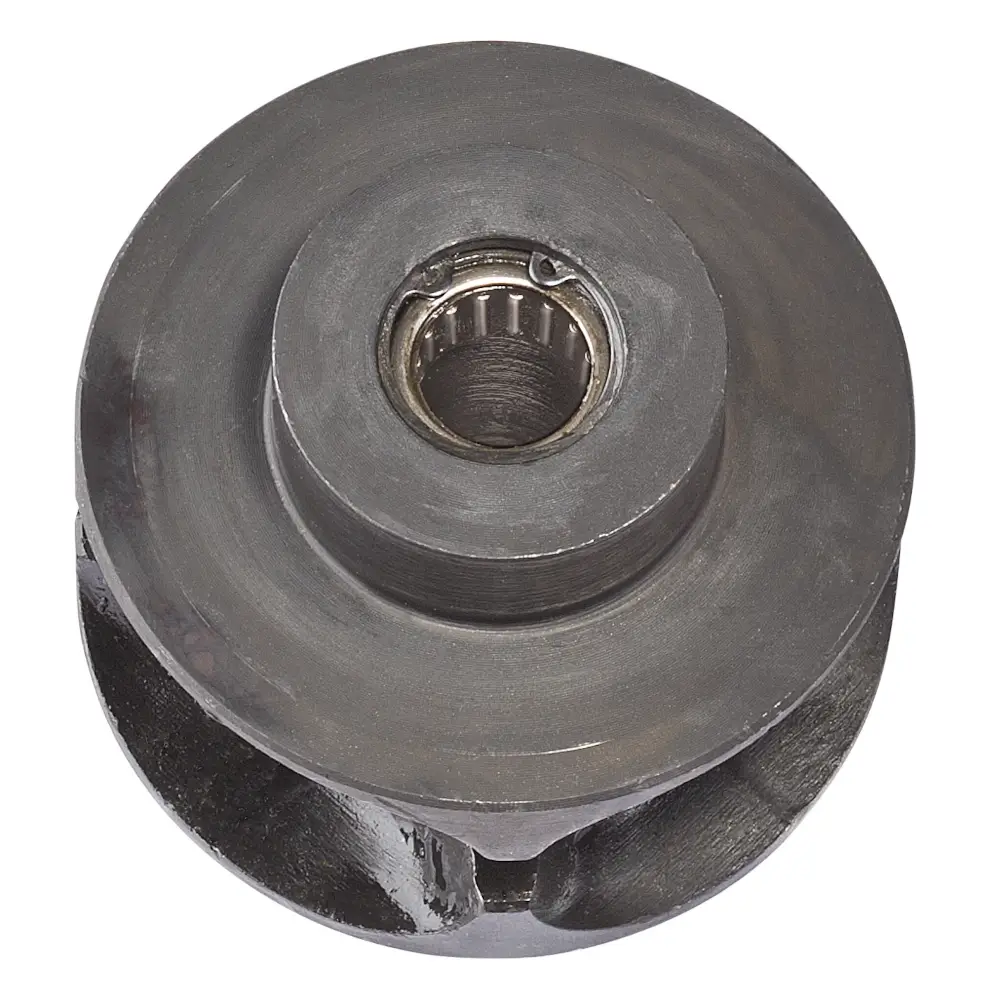

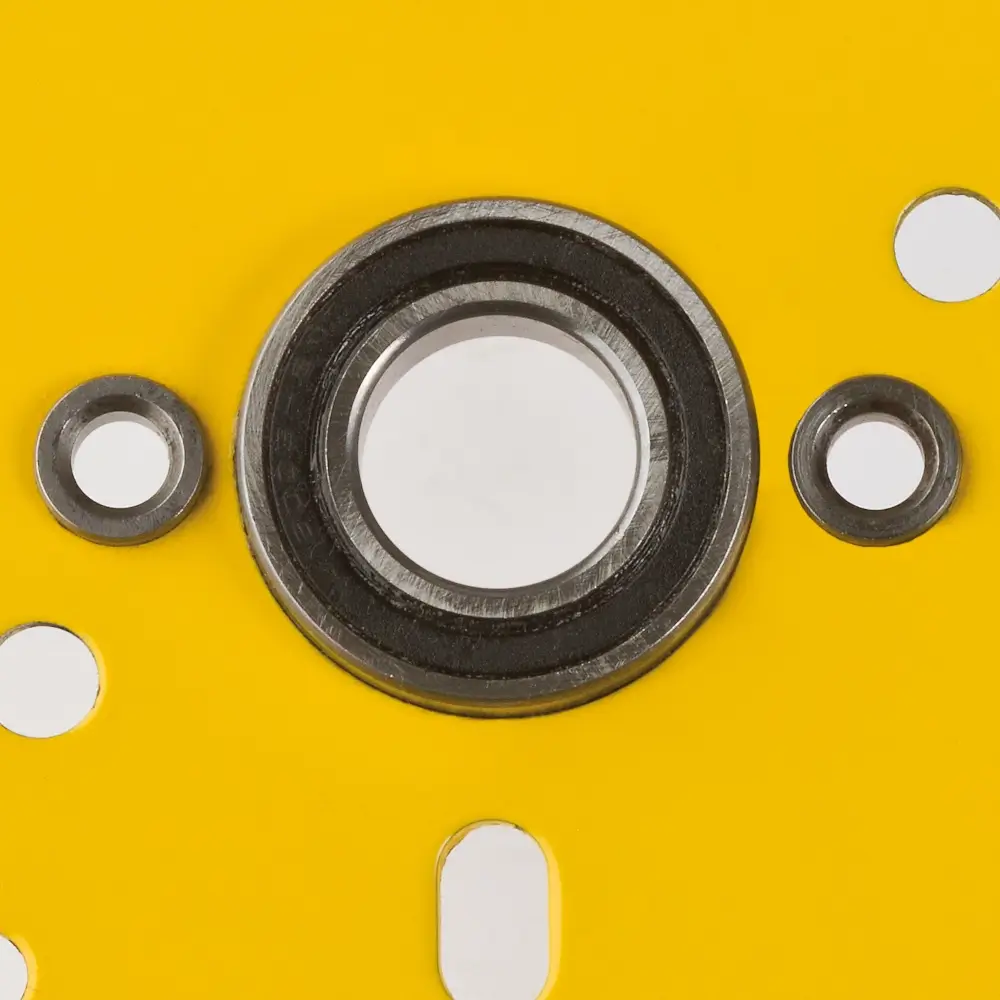

- Kugel- und Nadellager im Getriebe, in den Seitenplatten und im Lastkettenrad garantieren Langlebigkeit und Wartungsfreundlichkeit.
- Die serienmäßig verzinkte Lastkette bietet zusätzlichen Korrosionsschutz.
Optional
- Überlastsicherung
- Kettenspeicher
Zu den Abmessungen
27 Artikel ⇒ Stirnradflaschenzug VSIII
Stirnradflaschenzug VSIII
TragfähigkeitKettenstrang
kleinstes Hakenmaß
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Stirnradflaschenzug VSIII
TragfähigkeitKettenstrang
kleinstes Hakenmaß
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Stirnradflaschenzug VSIII
TragfähigkeitKettenstrang
kleinstes Hakenmaß
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Stirnradflaschenzug VSIII
TragfähigkeitKettenstrang
kleinstes Hakenmaß
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Stirnradflaschenzug VSIII
TragfähigkeitKettenstrang
kleinstes Hakenmaß
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Stirnradflaschenzug VSIII
TragfähigkeitKettenstrang
kleinstes Hakenmaß
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Stirnradflaschenzug VSIII
TragfähigkeitKettenstrang
kleinstes Hakenmaß
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Tragfähigkeit 250 - 50.000 kg
Die verbesserte Handkettenführung lässt die Handkette ohne verkanten oder verklemmen ablaufen. Hochwertige Lager in Seitenplatten, dem Getriebedeckel und im Lastkettenrad, sorgen für einen einwandfreien Rundlauf von Lastkettenrad und Antriebsritzel und optimieren die Handkräfte.
Ausstattung und Verarbeitung
- Durchgehende Stehbolzen zwischen Seitenplatten, Deckelbefestigung und verstärktem Handraddeckel, sorgen für erhöhte Stabilität.
- Präzise bearbeitete Führungsrollen ermöglichen einen optimalen Ablauf der Lastkette.
- Kugel- und Nadellager im Getriebe, in den Seitenplatten und im Lastkettenrad garantieren Langlebigkeit und Wartungsfreundlichkeit.
- Die serienmäßig verzinkte Lastkette bietet zusätzlichen Korrosionsschutz.
Optional
- Überlastsicherung
- Kettenspeicher
Informationen: Stirnradflaschenzug VSIII
Die Hervorragende Lagerung der rotierenden Getriebeteile erleichtert das Handling und vereinfacht die Arbeit. Große Hübe lassen sich kraftsparend durchführen und besser kontrollieren.
Abmessungen Stirnradflaschenzug VSIII:
| Stirnradflaschenzug VSIII | Tragfähigkeit (kg) | A min. (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 250kg, Hub 3 m | 250 | 290 | 12 | 26 | 11 | 118 | 113 | 65 | 48 | 190 |
| 500 kg, Hub 3 m | 500 | 350 | 21 | 23 | 16 | 145 | 140 | 80 | 60 | 240 |
| 1000 kg, Hub 3 m | 1000 | 380 | 28 | 27 | 20 | 158 | 155 | 87 | 68 | 270 |
| 1500 kg, Hub 3 m | 1500 | 450 | 33 | 36 | 22 | 180 | 175 | 85 | 90 | 300 |
| 2000 kg, Hub 3 m, 1-strängig | 2000 | 460 | 36 | 35 | 29 | 205 | 180 | 94 | 86 | 320 |
| 3000 kg, Hub 3 m, 1-strängig | 3000 | 570 | 45 | 40 | 29 | 240 | 210 | 110 | 100 | 370 |
| 3000 kg, Hub 6 m, 1-strängig | 3000 | 580 | 45 | 40 | 29 | 220 | 175 | 94 | 81 | 340 |
| 5000 kg, Hub 3 m | 5000 | 700 | 47 | 45 | 40 | 250 | 190 | 95 | 95 | 410 |
| 10000 kg, Hub 3 m | 10000 | 860 | 63 | 65 | 47 | 463 | 104 | 55 | 50 | 448 |
| 20000 kg, Hub 3 m | 20000 | 950 | 90 | 86 | 69 | 860 | 200 | 100 | 100 | 508 |
| 30000 kg, Hub 3 m | 30000 | 1112 | 90 | 85 | 67 | 704 | 410 | 225 | 186 | 528 |
| 50000 kg, Hub 3 m | 50000 | 1700 | 165 | 135 | 108 | 776 | 627 | 314 | 314 | 656 |
| 500 kg, Hub 6 m | 500 | 350 | 21 | 23 | 16 | 145 | 140 | 80 | 60 | 240 |
| 500 kg, Hub 10 m | 500 | 350 | 21 | 23 | 16 | 145 | 140 | 80 | 60 | 240 |
| 1000 kg, Hub 6 m | 1000 | 380 | 28 | 27 | 20 | 158 | 155 | 87 | 68 | 270 |
| 1000 kg, Hub 10 m | 1000 | 380 | 28 | 27 | 20 | 158 | 155 | 87 | 68 | 270 |
| 2000 kg, Hub 6 m, 1-strängig | 2000 | 460 | 36 | 35 | 29 | 205 | 180 | 94 | 86 | 320 |
| 2000 kg, Hub 10 m, 1-strängig | 2000 | 460 | 36 | 35 | 29 | 205 | 180 | 94 | 86 | 320 |
| 2000 kg, Hub 3 m, 2-strängig | 2000 | 490 | 36 | 35 | 29 | 170 | 155 | 87 | 68 | 285 |
| 2000 kg, Hub 6 m, 2-strängig | 2000 | 490 | 36 | 35 | 29 | 170 | 155 | 87 | 68 | 285 |
| 2000 kg, Hub 10 m, 2-strängig | 2000 | 490 | 36 | 35 | 29 | 170 | 155 | 87 | 68 | 285 |
| 3000 kg, Hub 10 m, 1-strängig | 3000 | 570 | 45 | 40 | 29 | 240 | 210 | 110 | 100 | 370 |
| 3000 kg, Hub 3 m, 2-strängig | 3000 | 580 | 45 | 40 | 29 | 220 | 175 | 94 | 81 | 340 |
| 3000 kg, Hub 6 m, 2-strängig | 3000 | 580 | 45 | 40 | 29 | 220 | 175 | 94 | 81 | 340 |
| 3000 kg, Hub 10 m, 2-strängig | 3000 | 580 | 45 | 40 | 29 | 220 | 175 | 94 | 81 | 340 |
| 5000 kg, Hub 6 m | 5000 | 700 | 47 | 45 | 40 | 250 | 190 | 95 | 95 | 410 |
| 5000 kg, Hub 10 m | 5000 | 700 | 47 | 45 | 40 | 250 | 190 | 95 | 95 | 410 |
