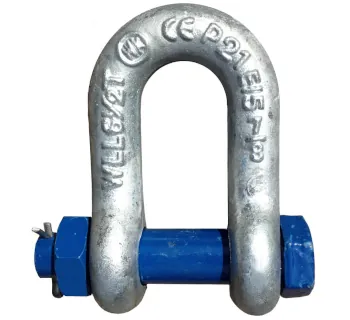

Kleinsorge Schäkel gerade mit Sicherung

Der Kleinsorge Schäkel gerade mit Sicherung ist ein hochfester D-Schäkel in gerader Form mit überstehendem Bolzen, Mutter und Splint und wird als lastaufnahmetaugliches Verbindungselement zwischen Anschlagketten, Drahtseilen, Rundschlingen und Lastaufnahmemitteln eingesetzt.

Der Schäkel besteht aus geschmiedetem, hochfestem Stahl, besitzt eine 6-fache Sicherheit (Güteklasse 6) und ist mit eingeschlagener Nutzlast (WLL) und Nenngröße dauerhaft gekennzeichnet; der Bügel ist feuerverzinkt, der überstehende Bolzen blau lackiert und der Schäkel ist CE-gekennzeichnet.

Die Baugröße reicht – je nach Ausführung – von 0.5 t bis zu etwa 150.0 t WLL; durch die gerade U-Form ist der Schäkel speziell für einachsige Zugrichtungen und Einstrang-Anschlagmittel optimiert und eignet sich sowohl für temporäre Hebeaufgaben als auch für dauermontierte Anschlagpunkte.

Aufbau und Funktionsweise des Kleinsorge Schäkels gerade mit Sicherung

Der Kleinsorge Schäkel gerade mit Sicherung ist als Sicherheits-Schäkel für den professionellen Hebeeinsatz konzipiert und besteht aus mehreren aufeinander abgestimmten Komponenten:

• Gerader Bügel in D-Form – optimiert für axiale Zugbelastung und Einstrang-Gehänge; die gerade Geometrie verhindert ungünstige Querbelastungen des Bügels.
• Überstehender Bolzen – hochfester Stahlbolzen, der durch beide Schäkelaugen geführt wird und eine sichere Kraftübertragung zwischen Bügel und angeschlagenem Bauteil ermöglicht.
• Mutter – wird auf das Bolzengewinde aufgeschraubt und bildet die erste Sicherungsstufe gegen Losdrehen (formschlüssige Sicherung).
• Splint – durch eine Querbohrung im Bolzen gesteckt und umgelegt; verhindert das Lösen der Mutter bei Vibrationen oder dynamischer Beanspruchung (zweite Sicherungsstufe).
• Geschmiedeter Hochleistungsstahl – Güteklasse 6 mit typischem Sicherheitsfaktor 6:1 zwischen Nutzlast (WLL) und Bruchkraft.
• Oberfläche – Bügel feuerverzinkt für erhöhten Korrosionsschutz, Bolzen blau lackiert zur leichten optischen Identifikation.
• Prägung – eingeschlagene WLL, Nenngröße, Herstellerkennung und CE-Zeichen zur sicheren Zuordnung und Dokumentation.

Im Einsatz werden Kettenendglieder, Drahtseil-Schlaufen oder Rundschlingen in den geraden Bügel eingelegt, während der Bolzen meist im Hakenmaul eines Krans oder einer Traverse liegt. Nach dem Anziehen der Mutter wird der Splint gesteckt und umgelegt – so ist der Schäkel zuverlässig gegen unbeabsichtigtes Lösen gesichert, auch bei dauerhaften oder vibrationsbelasteten Anwendungen.

Einsatzbereiche des Kleinsorge Schäkels gerade mit Sicherung

Dank seiner hochfesten Ausführung und der dauerhaften Sicherung von Bolzen und Mutter wird der Kleinsorge Schäkel gerade mit Sicherung in vielen Branchen eingesetzt:

• Stahl- und Maschinenbau – Anschlagen von Maschinengestellen, Stahlträgern, Aggregaten und Baugruppen mit Kettengehängen oder Rundschlingen.
• Kran- und Hebetechnik – Verbindung von Anschlagmitteln mit Traversen, Lasthaken, Ösen und Ringschrauben als dauerhafte Anschlagpunkte.
• Transport- und Umschlagtechnik – in Schwerlast-Hebesystemen, z.B. beim Umsetzen von Containern, Stahlsegmenten oder Betonfertigteilen.
• Forst- und Bodenzugtechnik – als nach EN 13889 ausgeführter Schäkel für Anschlagmittel im Forstzug, wo die DIN 30754 die Verwendung solcher Schäkel vorschreibt.
• Dauerinstallationen – als fest montierte Anschlagpunkte an Hebebalken, Winden oder stationären Hebezeugen.

Im Unterschied zu Schäkeln mit Augenbolzen, die vor allem für temporäre Anschläge zugelassen sind, ist der Kleinsorge Schäkel gerade mit Sicherung mit Mutter und Splint speziell für dauerhafte Verbindungen vorgesehen.

Varianten und Tragfähigkeiten

Der Kleinsorge Schäkel gerade mit Sicherung wird in zahlreichen Nenngrößen von 1/4" bis 4" angeboten. Die zugehörigen Nutzlasten (WLL) decken – je nach Ausführung – einen Bereich von 0.5 t bis 150.0 t ab.

Bei der Auswahl sind neben der WLL immer auch Bügelinnenweite, Bügel-Ø und Bolzen-Ø zu berücksichtigen, damit Ketten, Drahtseile und Rundschlingen spannungsarm eingebunden werden und die Vorgaben von EN 13889 eingehalten bleiben.

Häufige Fehler bei der Verwendung von Schäkeln

Trotz klarer Kennzeichnung werden Schäkel in der Praxis häufig falsch eingesetzt. Typische Fehler beim Kleinsorge Schäkel gerade mit Sicherung sind:

• Überlastung – die tatsächliche Last oder die Strangkräfte in Mehrstrang-Gehängen überschreiten die angegebene WLL, insbesondere bei großen Anschlagwinkeln.
• Querbelastung – der Schäkel wird so positioniert, dass die Last nicht axial durch den Bügel, sondern quer durch Bügel oder Bolzen eingeleitet wird, was zu unzulässigen Spannungsspitzen führt.
• Fehlende oder falsche Splinte – der Splint wird weggelassen, wiederverwendet oder nicht vollständig umgebogen, sodass die Mutter nicht sicher gehalten wird.
• Scharfe Kanten / zu kleine Radien – Anschlagpunkte mit zu geringem Radius können Ketten, Drahtseile und Rundschlingen beschädigen sowie örtlich hohe Spannungen im Schäkel erzeugen.
• Falscher Schäkeltyp – Einsatz von handelüblichen Schäkeln ohne Hebezulassung anstelle von nach EN 13889 geprüften Hebeschäkeln.
• Weiterverwendung geschädigter Schäkel – verbogene Bügel, gedehnte Augen, Korrosion, Risse oder überlackierte Kennzeichnungen werden ignoriert, anstatt den Schäkel auszusondern.

Sicherheitsaspekte und Normen

Der Kleinsorge Schäkel gerade mit Sicherung ist ein hochfester Schäkel nach EN 13889 (Güteklasse 6) mit 6-fachem Sicherheitsfaktor und CE-Kennzeichnung. Die Norm legt Anforderungen an Werkstoffe, Bruchlast, Prüfung, Temperaturbereiche und Kennzeichnung fest.

Für den sicheren Betrieb sind unter anderem folgende Punkte zu beachten:

• Nur zugelassene Hebeschäkel verwenden – ausschließlich nach EN 13889 geprüfte Schäkel für das Heben von Lasten einsetzen, keine einfachen Handelsschäkel.
• Systembetrachtung – die zulässige Last des Gesamtsystems wird immer durch das Bauteil mit der geringsten WLL bestimmt (Schäkel, Kette, Rundschlinge, Haken, Anschlagpunkt).
• Vorschriftsmäßige Montage – Mutter vollständig anziehen, Splint vollständig einstecken und sicher umbiegen; Schäkel niemals ohne Splint im Hebebetrieb verwenden.
• Regelmäßige Prüfungen – Sicht- und Funktionsprüfung in den durch Betriebssicherheitsverordnung und DGUV-Regeln vorgegebenen Intervallen durch eine sachkundige Person; beschädigte Schäkel sind sofort auszusondern.
• Temperaturbereich – Einsatz nur innerhalb des spezifizierten Bereichs (typisch -20°C bis +200°C); außerhalb können Festigkeit und Zähigkeit des Stahls abweichen.
• Keine Personenbeförderung – Schäkel sind ausschließlich für das Heben von Lasten ausgelegt, nicht für Personen.

Passende Kleinsorge Ergänzungsprodukte und Systemlösungen

Für ein durchgängig abgestimmtes Lastaufnahmesystem lässt sich der Kleinsorge Schäkel gerade mit Sicherung ideal mit weiteren Kleinsorge Produkten kombinieren:

• Kleinsorge Schäkel geschweift – geschweifte Schäkel für Anwendungen mit mehrsträngigen Anschlagmitteln oder größerem Bügelinnenraum; passend, wenn mehrere Kettenstränge oder Rundschlingen an einem Schäkel zusammengeführt werden.
• Kleinsorge Schäkel gerade Niro – Edelstahl-Schäkel für korrosionskritische Anwendungen in der Seiltechnik, im Boots- und Yachtbau oder in dekorativen Edelstahlkonstruktionen, bei denen keine hohen Hebelasten auftreten.
• Kleinsorge Ringschrauben DIN 580 – Ringschrauben als fest im Bauteil montierte Anschlagpunkte, die mit dem Schäkel gerade mit Sicherung zu einem dauerhaften, drehbaren Anschlagpunkt kombiniert werden können.
• Rundschlingen und Hebebänder – textile Anschlagmittel für empfindliche Oberflächen, die sich flexibel um Bauteile legen lassen; der Schäkel übernimmt die Verbindung zum Kranhaken oder zur Traverse.
• Seil- und Drahtseilzubehör – wie Drahtseilklemmen, Kauschen und Karabinerhaken, mit denen Drahtseil-Endverbindungen erstellt werden, die anschließend über Kleinsorge Schäkel an Lastaufnahmemittel angeschlossen werden.

So entsteht ein modulares, normgerechtes Kleinsorge System aus Schäkeln, Ringschrauben, Anschlagmitteln und Zubehör, das unterschiedliche Lastfälle sicher abdeckt.
