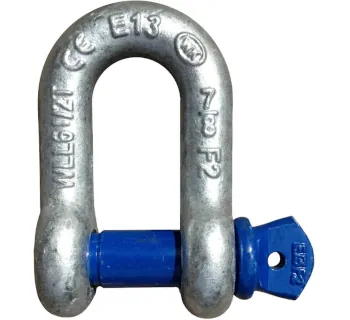

Kleinsorge Schäkel gerade, mit Augenbolzen

Produktbeschreibung

Der gerade Schäkel mit Augenbolzen von Kleinsorge ist ein hochfestes Verbindungselement für den professionellen Hebe- und Anschlagbetrieb, wenn Anschlagsituationen häufig wechseln und eine schnelle, lösbare Verbindung benötigt wird. Als D-Schäkel in gerader Bauform (Form HA1) verbindet er z. B. Ketten, Drahtseile, Rundschlingen oder Anschlagpunkte mit Haken, Ösen und Lastaufnahmemitteln.

Die Ausführung ist auf hohe Sicherheitsreserven ausgelegt: Der Schäkel ist aus hochfestem Stahl geschmiedet, der Bügel ist feuerverzinkt und der Bolzen blau lackiert. Die Kennzeichnung erfolgt über eingeschlagene Nutzlast und Nenngröße; zusätzlich ist der Schäkel CE-gekennzeichnet.

Technische Kurzangaben

• Ausführung: Schäkel gerade, mit Augenbolzen (Form HA1)
• Tragfähigkeit (WLL): 500 kg bis 55000 kg
• Werkstoff: hochfester Stahl, geschmiedet
• Oberfläche: Bügel feuerverzinkt, Bolzen blau lackiert
• Sicherheitsfaktor: 6-fache Sicherheit
• Kennzeichnung: CE sowie eingeschlagene Nutzlast und Nenngröße
• Gewicht (je nach Nenngröße): ca. 0.05 kg bis ca. 34.20 kg
• Arbeitsbereich: Verbindungselement für Anschlagmittel/Lastaufnahme bei temporär wechselnden Anschlagpunkten

Einsatzbereiche

Der Schäkel wird als verbindendes Bauteil überall dort eingesetzt, wo Lasten sicher angeschlagen, geführt oder umgehängt werden müssen und eine lösbare Verbindung gefordert ist. Typische Anwendungen finden sich in folgenden Bereichen:

• Industrie: Montage, Instandhaltung, Maschinen- und Anlagenbau
• Bau & Infrastruktur: Baustellenhub, Baustellenlogistik, Gerüst- und Stahlbauumfeld
• Maritim: Umschlag- und Hebevorgänge im Hafen-/Werftumfeld
• Transport & Schwerlast: Ladungssicherung/Lastaufnahme als Verbindungsglied in Anschlagketten und Anschlagpunkten
• Werkstatt & Service: temporäre Anschläge bei häufigem Wechsel von Anschlagmitteln

Unterschiede der Varianten

Die Varianten unterscheiden sich über die Nenngröße und die zugehörige Tragfähigkeit sowie über das Gewicht. Alle gelisteten Ausführungen entsprechen der Bauform gerade (Form HA1) mit identischen Qualitätsmerkmalen (u. a. 6-fache Sicherheit, feuerverzinkt/lackiert, CE).

Sicherheitsaspekte & Normen

Schäkel in gerader Form werden üblicherweise mit Augenbolzen oder als gesicherte Ausführung mit Mutter und Splint angeboten. Für den Einsatz ist entscheidend, ob der Schäkel nur temporär genutzt wird oder als langfristige Anschlagverbindung vorgesehen ist.

• Temporäre Verwendung: Schäkel mit Augenbolzen sind für temporäre Anschläge vorgesehen. Für dauerhaft gesicherte Verbindungen ist eine Ausführung mit Mutter und Splint praxisgerecht.
• Unbeabsichtigtes Lösen verhindern: Bei längerem Einsatz sollte der Bolzen gegen unbeabsichtigtes Herausdrehen zusätzlich gesichert werden (z. B. mit Draht oder Kabelbinder), sofern dies im Einsatzkonzept vorgesehen ist.
• Gewinde-Kompatibilität: Der Gewindebezug kann von europäischen Standardgewinden abweichen; vor dem Einsatz ist die Kompatibilität mit vorhandenen Komponenten sicherzustellen.
• Kennzeichnung: Achten Sie auf die eingeschlagene Nutzlast und Nenngröße sowie die CE-Kennzeichnung, um Verwechslungen im Betrieb zu vermeiden.
• Sicherheitsniveau: Die Ausführung ist mit 6-facher Sicherheit angegeben; die WLL darf nicht überschritten werden.

Konkrete Normbezüge (z. B. EN-/DIN-Nummern) sind für diese Ausführung auf der Typenseite nicht angegeben; ausgewiesen sind CE-Kennzeichnung und die 6-fache Sicherheit.

Passende Artikel/Zubehör

• Schäkel gerade mit Sicherung: Für dauerhaft gesicherte Anschlagverbindungen mit überstehendem Bolzen, Mutter und Splint.
• Schäkel geschweift: Alternative Bauform mit größerer Aufnahme, wenn die Geometrie/Anschlagsituation dies erfordert.
• Schäkel geschweift mit Sicherung: Geschweifte Ausführung für dauerhafte, gesicherte Anwendungen.
• Schäkel-Übersicht: Produktgruppen-Übersicht zur Auswahl der passenden Bauform (Augenbolzen vs. Sicherung).
