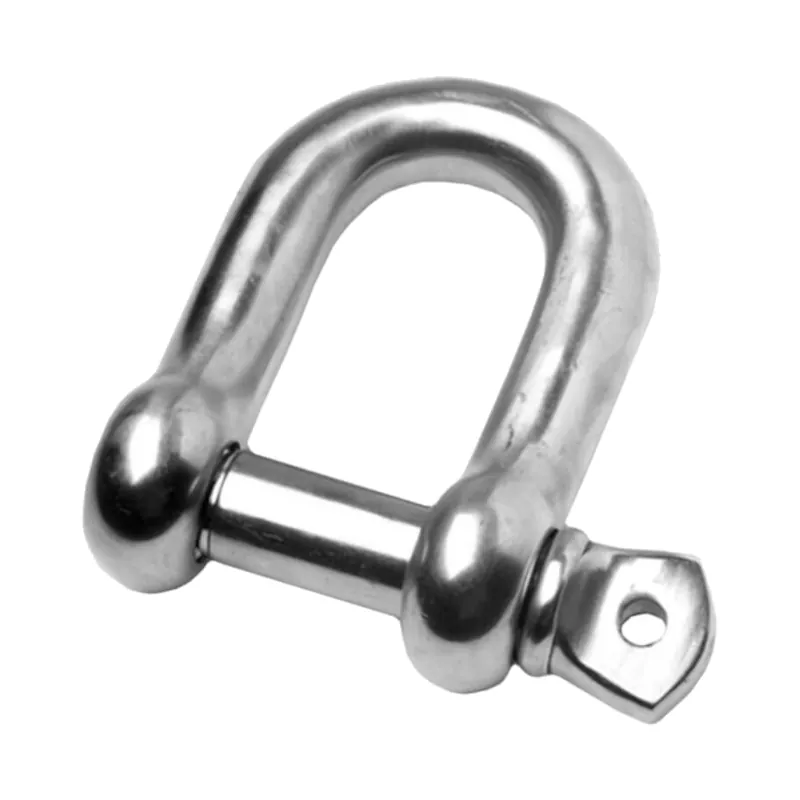

Kleinsorge Schäkel, gerade, Niro
Der Schäkel gerade Niro von Kleinsorge ist ein korrosionsbeständiges Verbindungselement aus Edelstahl A4 (AISI 316) mit hochglanzpolierter Oberfläche für nicht hebende Anwendungen. Er ist in mehreren WLL-Varianten verfügbar, jedoch nicht als Anschlagmittel zugelassen und nicht zum Heben von Lasten geeignet.
- Edelstahl A4 (AISI 316) für hohe Korrosionsbeständigkeit
- Gerade D-Form für kompakte, stabile Verbindungen
- Hochglanzpoliert für saubere Oberfläche
- Kennzeichnung mit WK / Werkstoff / WLL
- Auf Wunsch Werkszeugnis nach DIN EN 10204, 2.2
- Nicht als Anschlagmittel zugelassen / nicht zum Heben
Der Schäkel gerade Niro von Kleinsorge ist ein korrosionsbeständiges Verbindungselement aus Edelstahl A4 (AISI 316) mit hochglanzpolierter Oberfläche für nicht hebende Anwendungen. Er ist in mehreren WLL-Varianten verfügbar, jedoch nicht als Anschlagmittel zugelassen und nicht zum Heben von Lasten geeignet.
- Edelstahl A4 (AISI 316) für hohe Korrosionsbeständigkeit
- Gerade D-Form für kompakte, stabile Verbindungen
- Hochglanzpoliert für saubere Oberfläche
- Kennzeichnung mit WK / Werkstoff / WLL
- Auf Wunsch Werkszeugnis nach DIN EN 10204, 2.2
- Nicht als Anschlagmittel zugelassen / nicht zum Heben
Informationen: Schäkel, gerade, Niro
Der Schäkel gerade in Niro von Kleinsorge ist ein gerader D-Form-Schäkel aus Edelstahl A4 (AISI 316) mit hochglanzpolierter Oberfläche für korrosionsbeanspruchte Umgebungen. Er ist als lösbares Verbindungselement für nicht tragende Verbindungen vorgesehen und darf nicht zum Heben von Lasten eingesetzt werden.
Einsatzbereiche
Typische Anwendungen sind Verbindungen im Bereich Edelstahlbeschläge, Seiltechnik und maritime Anwendungen, wenn eine korrosionsbeständige, lösbare Verbindung benötigt wird. Darüber hinaus eignet sich die A4-Ausführung für Umgebungen mit erhöhtem Korrosionsrisiko wie Seewasser-Atmosphäre oder Chemieanlagen, sofern der Einsatz ausdrücklich nicht hebend erfolgt.
Unterschiede der Varianten
Die Ausführung ist in mehreren Varianten mit unterschiedlicher WLL/Tragfähigkeit verfügbar; die Form bleibt gerade, D-Form. Unterschiede ergeben sich je nach Variante in Artikel-Nr., Gewicht und VPE.
Sicherheitsaspekte & Normen
Wichtiger Hinweis: Dieser Schäkel erfüllt nicht die Anforderungen eines Anschlagmittels und darf nicht zum Heben von Lasten eingesetzt werden. Verwenden Sie ihn ausschließlich für nicht tragende Verbindungen ohne Hebevorgang und vermeiden Sie dynamische Belastungen sowie Stoßbeanspruchung.
Für die Dokumentation kann auf Wunsch ein Werkszeugnis nach DIN EN 10204, 2.2 bereitgestellt werden (Prüf-/Abnahmezeugnis zur Bestätigung definierter Material- bzw. Prüfangaben; dies ersetzt keine Zulassung als Anschlagmittel).
- Kennzeichnung: WK / Werkstoff / WLL (zur eindeutigen Identifikation)
- Korrosionsschutz: Edelstahl A4 (AISI 316) für korrosionsbeanspruchte Umgebungen
- Kontaktkorrosion vermeiden: Kontakt mit unedlen Metallen nach Möglichkeit trennen
- Sichtprüfung: regelmäßige Kontrolle auf Verschleiß, Verformung und Korrosionsangriffe (insbesondere in chloridhaltigen Umgebungen)
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkttyp | Schäkel, gerade, D-Form |
| Werkstoff | Edelstahl A4 (AISI 316) |
| Oberfläche | hochglanzpoliert |
| Arbeitsbereich | Lösbare Verbindung von Ösen/Laschen/Seilen für nicht hebende Anwendungen |
| Norm-/Nachweisdokument | DIN EN 10204, 2.2 (Werkszeugnis auf Wunsch) |
| Hinweis | Nicht als Anschlagmittel zugelassen; nicht zum Heben von Lasten |
Variantenübersicht
| WLL (t) | Tragfähigkeit (kg) | Form | Artikel-Nr. | Gewicht (kg/Stk) | VPE (Stk) |
|---|---|---|---|---|---|

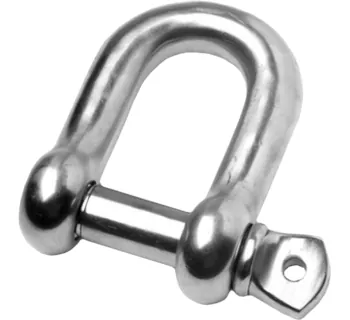

| 0.16 | 160 | gerade, D-Form | KLE-90018109VE | 0.008 | 100 |
| 0.25 | 250 | gerade, D-Form | KLE-90029109VE | 0.016 | 100 |
| 0.38 | 380 | gerade, D-Form | KLE-90030109VE | 0.025 | 50 |
| 0.63 | 630 | gerade, D-Form | KLE-90031109VE | 0.060 | 50 |
| 1.00 | 1000 | gerade, D-Form | KLE-90032109VE | 0.110 | 50 |
| 1.50 | 1500 | gerade, D-Form | KLE-90034109VE | 0.202 | 10 |
| 2.75 | 2750 | gerade, D-Form | KLE-90035109VE | 0.474 | 10 |
| 3.75 | 3750 | gerade, D-Form | KLE-90035200VE | 0.793 | 10 |
| 4.75 | 4750 | gerade, D-Form | KLE-90035209VE | 1.260 | 2 |
| 5.75 | 5750 | gerade, D-Form | KLE-90035309VE | 1.864 | 2 |
Passende Artikel/Zubehör
Für praxisgerechte, korrosionsbeständige Seil- und Beschlagverbindungen sind passende Niro-Komponenten wie alternative Schäkelgeometrien sowie Zubehör zur Ausbildung von Seilaugen sinnvoll. Wählen Sie Zubehör stets passend zur Anwendung und beachten Sie, dass dieser Artikel nicht für Hebevorgänge vorgesehen ist.
- Schäkel, geschweift, Niro: alternative Form für andere Anbindesituationen
- Schäkel, lang, Niro: zusätzliche Baulänge für mehr Bauraum an Ösen/Laschen
- Kauschen, Niro: Schutz und Formgebung für Seilaugen an Drahtseilen
- Drahtseilklemmen, Niro: Klemmlösung für Seil-Endverbindungen (anwendungsabhängig)
Variantenübersicht und technische Angaben bei TOMANRO.
Geschweifte Ausführung für andere Anbindesituationen.
Lange Ausführung für zusätzlichen Bauraum.
Kauschen zur sauberen Ausbildung von Seilaugen.
Klemmen für Seil-Endverbindungen in A4-Ausführung.
Abmessungen Schäkel, gerade, Niro
| Schäkel, gerade, Niro | Tragfähigkeit (kg) | WLL (t) | b1 (mm) | d1 (mm) | d2 (mm) | d3 (mm) | h1 (mm) |
|---|---|---|---|---|---|---|---|
