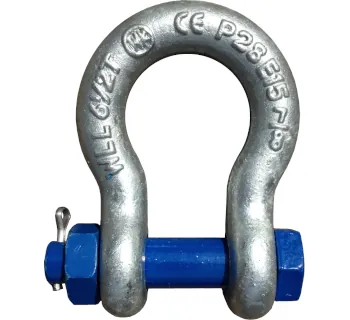

Kleinsorge Schäkel geschweift mit Sicherung
Der geschweifte Schäkel mit Sicherung von Kleinsorge ist ein robuster Verbindungsschäkel für permanente Anschläge an Lastaufnahmemitteln und Hebezeugen; der Bolzen wird nach der Montage mit Mutter und Splint gegen unbeabsichtigtes Lösen gesichert.
- Sicherung durch Mutter und Splint für langlebige Verbindungen
- Hohe Festigkeit durch doppelte Auflage des Bolzens in den Schäkelösen
- Korrosionsschutz: Bügel feuerverzinkt, Bolzen blau lackiert
- Breites Programm: Nenngrößen von 1/4" bis 4"
- Arbeitsbereich (WLL): 500 kg bis 150000 kg
- Gewicht (je nach Ausführung): ca. 0.07 kg bis ca. 141.0 kg
- CE-Kennzeichnung und 6-fache Sicherheit
Der geschweifte Schäkel mit Sicherung von Kleinsorge ist ein robuster Verbindungsschäkel für permanente Anschläge an Lastaufnahmemitteln und Hebezeugen; der Bolzen wird nach der Montage mit Mutter und Splint gegen unbeabsichtigtes Lösen gesichert.
- Sicherung durch Mutter und Splint für langlebige Verbindungen
- Hohe Festigkeit durch doppelte Auflage des Bolzens in den Schäkelösen
- Korrosionsschutz: Bügel feuerverzinkt, Bolzen blau lackiert
- Breites Programm: Nenngrößen von 1/4" bis 4"
- Arbeitsbereich (WLL): 500 kg bis 150000 kg
- Gewicht (je nach Ausführung): ca. 0.07 kg bis ca. 141.0 kg
- CE-Kennzeichnung und 6-fache Sicherheit
Informationen: Schäkel geschweift mit Sicherung
Der Schäkel geschweift mit Sicherung von Kleinsorge ist ein hochfester, geschmiedeter Schäkel in geschweifter Form mit Mutter und Splint. Er ist für permanente Anschläge und länger andauernde Verbindungen ausgelegt, z. B. an Lastaufnahmemitteln und Hebezeugen.
Nach der Montage wird der Schäkelbolzen durch einen Splint gegen unbeabsichtigtes Lösen gesichert; dabei verhindert der Splint das ungewollte Herausdrehen der Mutter. Laut TOMANRO bietet diese Bauart zudem einen Vorteil in der Festigkeit, da die doppelte Auflage des Bolzens in den Schäkelösen ein Brechen am Gewindeansatz weitestgehend ausschließen soll.
Technische Übersicht
| Nenngröße | Tragfähigkeit (WLL) | Form | Werkstoff | Gewicht ca. | Artikel-Nr. | Verpackungseinheit |
|---|---|---|---|---|---|---|
| 1/4" | 500 kg | HC2 | hochfester Stahl, geschmiedet | 0.07 kg | KLE-14011404VE | 50 Stk / VE |
| 5/16" | 750 kg | HC2 | hochfester Stahl, geschmiedet | 0.1 kg | KLE-14015164VE | 50 Stk / VE |
| 3/8" | 1000 kg | HC2 | hochfester Stahl, geschmiedet | 0.15 kg | KLE-14023804VE | 30 Stk / VE |
| 7/16" | 1500 kg | HC2 | hochfester Stahl, geschmiedet | 0.24 kg | KLE-14037164VE | 30 Stk / VE |
| 1/2" | 2000 kg | HC2 | hochfester Stahl, geschmiedet | 0.34 kg | KLE-14041204VE | 20 Stk / VE |
| 5/8" | 3250 kg | HC2 | hochfester Stahl, geschmiedet | 0.68 kg | KLE-14055804VE | 20 Stk / VE |
| 3/4" | 4750 kg | HC2 | hochfester Stahl, geschmiedet | 1.11 kg | KLE-14063404VE | 10 Stk / VE |
| 7/8" | 6500 kg | HC2 | hochfester Stahl, geschmiedet | 1.66 kg | KLE-14077804VE | 10 Stk / VE |
| 1" | 8500 kg | HC2 | hochfester Stahl, geschmiedet | 2.35 kg | KLE-14081004VE | 10 Stk / VE |
| 1 1/8" | 9500 kg | HC2 | hochfester Stahl, geschmiedet | 3.22 kg | KLE-14091184VE | 10 Stk / VE |
| 1 1/4" | 12000 kg | HC2 | hochfester Stahl, geschmiedet | 4.98 kg | KLE-14101144VE | 5 Stk / VE |
| 1 3/8" | 13500 kg | HC2 | hochfester Stahl, geschmiedet | 6.36 kg | KLE-14111384VE | 2 Stk / VE |
| 1 1/2" | 17000 kg | HC2 | hochfester Stahl, geschmiedet | 8.14 kg | KLE-14121124VE | 1 Stk / VE |
| 1 3/4" | 25000 kg | HC2 | hochfester Stahl, geschmiedet | 14.29 kg | KLE-14131344VE | 1 Stk / VE |
| 2" | 35000 kg | HC2 | hochfester Stahl, geschmiedet | 20.10 kg | KLE-14142004VE | 1 Stk / VE |
| 2 1/2" | 55000 kg | HC2 | hochfester Stahl, geschmiedet | 43.60 kg | KLE-14152124VE | 1 Stk / VE |
| 3" | 85000 kg | HC2 | hochfester Stahl, geschmiedet | 66.98 kg | KLE-14163004VE | 1 Stk / VE |
| 3 1/2" | 120000 kg | HC2 | hochfester Stahl, geschmiedet | 103.0 kg | KLE-14173124VE | 1 Stk / VE |
| 4" | 150000 kg | HC2 | hochfester Stahl, geschmiedet | 141.0 kg | KLE-14184004VE | 1 Stk / VE |
Produktbeschreibung
Der geschweifte Schäkel (Form HC2) ist als Verbindungselement in Anschlag- und Hebesystemen ausgelegt. Er verbindet z. B. Rundschlingen, Kettengehänge, Lastaufnahmemittel oder Hebezeuge mit geeigneten Anschlagpunkten bzw. Bauteilen.
Die Sicherung über Mutter und Splint ist insbesondere für Anwendungen gedacht, in denen Verbindungen über längere Zeit montiert bleiben (z. B. an Traverse, Spreize, Greifer oder dauerhaft montierten Anschlagpunkten). Die Baureihe ist laut TOMANRO CE-gekennzeichnet und wird mit 6-facher Sicherheit angegeben.
Einsatzbereiche
- Hebezeuge und Lastaufnahmemittel: dauerhafte Anbindungen an Traversen, Kranhaken-Zwischenverbindungen oder Adapter.
- Industrie und Anlagenbau: wiederkehrende Anschlagpunkte an Maschinenkomponenten, Gestellen und Baugruppen.
- Stahlbau und Montage: robuste Verbindung bei temporären oder länger angelegten Montagezuständen.
- Logistik / Transport: Verbindung von Anschlagmitteln bei planbaren, häufig wiederholten Hubvorgängen.
- Wartung / Instandhaltung: sichere, dokumentierbare Verbindungselemente an fest definierten Anschlagpunkten.
Unterschiede der Varianten
Die Varianten unterscheiden sich über die Nenngröße, die zugehörige Tragfähigkeit (WLL) und das Gewicht. In dieser Baureihe sind insgesamt 19 Größen gelistet – von 1/4" (500 kg) bis 4" (150000 kg).
- Tragfähigkeit (WLL): anwendungsabhängig auswählen; größere Nenngröße bedeutet höhere WLL.
- Gewicht: relevant für Handling, Montage und Eigenlastbilanz – reicht in dieser Reihe von 0.07 kg bis 141.0 kg.
- Verpackungseinheit: je nach Größe unterschiedliche VE (z. B. 50 Stk / VE bei kleinen Größen, 1 Stk / VE bei großen Größen).
Sicherheitsaspekte & Normen
Für den sicheren Einsatz ist die auf dem Artikel angegebene Traglast WLL maßgeblich und darf laut TOMANRO nicht überschritten werden. Die Baureihe ist CE-gekennzeichnet; damit erklärt der Hersteller die Konformität im Rahmen der anwendbaren EU-Vorgaben für das Inverkehrbringen.
- Sicherung gegen Lösen: Nach Montage wird der Bolzen über Mutter und Splint gegen unbeabsichtigtes Lösen gesichert.
- Festigkeitsprinzip: TOMANRO beschreibt die doppelte Auflage des Bolzens in den Schäkelösen als Vorteil, um ein Brechen am Gewindeansatz weitestgehend zu vermeiden.
- Herstellerangabe Sicherheitsfaktor: Die Reihe ist mit 6-facher Sicherheit angegeben (Hersteller-/Händlerangabe).
- Oberflächenschutz: Bügel feuerverzinkt, Bolzen blau lackiert (Korrosionsschutz und schnelle Identifikation).
- Gewinde-Hinweis: TOMANRO weist darauf hin, dass das Gewinde d4 nicht in handelsübliche europäische Gewinde passt.
Technische Beschreibung
Arbeitsbereich: Anschlagen und Verbinden von Lasten im Rahmen der angegebenen WLL je Nenngröße (500 kg bis 150000 kg). Ein klassischer Greifbereich ist bei diesem Produkt nicht anwendbar, da es sich um ein Verbindungselement handelt.
Gewicht: je nach Nenngröße von 0.07 kg bis 141.0 kg (Eigengewicht bei Auswahl und Montage berücksichtigen).
Passende Artikel/Zubehör
- Anschlagmittel wie Rundschlingen oder Kettengehänge (zur Verbindung mit Anschlagpunkten und Hebezeugen).
- Lastaufnahmemittel (Traverse, Spreize, Greifer), bei denen eine dauerhaft gesicherte Schäkelverbindung sinnvoll ist.
- Anschlagpunkte bzw. Adapter, die eine verschraubte und gegen Lösen gesicherte Verbindung erfordern.
Alle Größen auf einen Blick.
TOMANRO Typenseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnenDirekt zur Detailseite.
TOMANRO Detailseite öffnen
Abmessungen Schäkel geschweift mit Sicherung
| Schäkel geschweift mit Sicherung | Tragfähigkeit (kg) | b1 (mm) | b2 (mm) | b3 (mm) | d1 (mm) | d2 (mm) | d3 (mm) | h1 (mm) |
|---|---|---|---|---|---|---|---|---|
