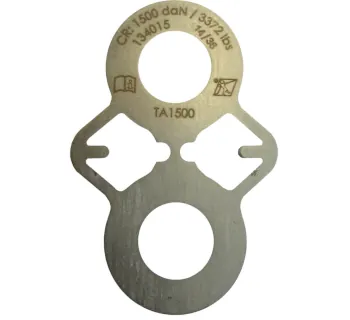

Tractel Anschlagpunkttester Testplatte TA

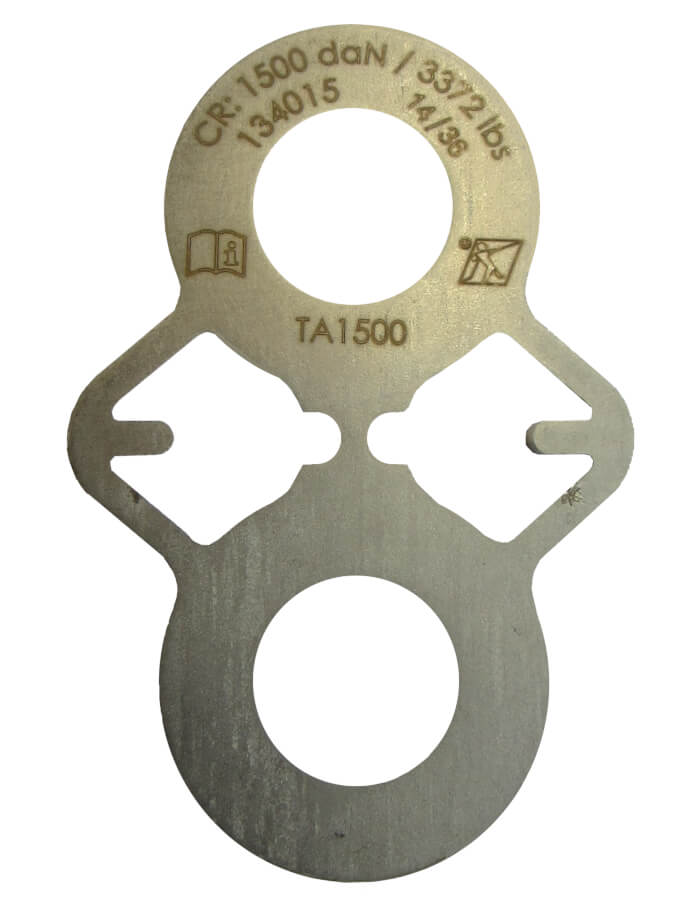

Die Bruchlast-Testplatte TA dient zur Überprüfung der Tragfähigkeit eines Anschlagpunktes durch einen kontrollierten Zugversuch. Die Prüflast gilt als erreicht, sobald der Mittelteil der Testplatte an der Sollbruchstelle bricht.

Seitlich eingestanzte Haltebügel bzw. Haltearme sichern das Zugkraftsystem auch nach dem Bruch des Mittelteils. Die Testplatte ist als Einwegprodukt ausgelegt und wird für Zugprüfungen in frei wählbarer Zugrichtung eingesetzt.

Einsatzbereiche

Die Testplatte TA wird eingesetzt, wenn die mechanische Widerstandsfähigkeit eines Anschlagpunktes unter Zug geprüft und dokumentiert werden soll – insbesondere vor der Nutzung oder nach Montage/Änderungen.

• Arbeitsschutz / PSA-Organisation: Prüfung von Anschlagpunkten in Wartungs- und Inspektionsprozessen.
• Industrie & Instandhaltung: Kontrolle von fest installierten Anschlagpunkten in Hallen, Anlagen und Maschinenbereichen.
• Bau & Montage: Prüfung temporärer oder neuer Anschlagpunkte vor Arbeitsbeginn.
• Facility Management: wiederkehrende Prüfungen von Anschlagpunkten an Gebäuden/Decken/Trägern.

Unterschiede der Varianten

Die Varianten unterscheiden sich über die auf der Platte angegebene Bruchlast (CR) bzw. den Lastbereich. Abhängig von der Bruchlast können sich zudem die Verpackungseinheiten unterscheiden.

Sicherheitsaspekte & Normen

Für diesen Produkttyp sind laut Hersteller keine Normen und keine Richtlinien anwendbar. Das bedeutet nicht, dass der Einsatz „normfrei“ ist: Die Durchführung der Prüfung muss stets nach der anwendbaren Arbeitsschutz- und Betriebsregelung (z. B. Risikobeurteilung, Absperrung, Verantwortlichkeiten) organisiert werden.

• Einwegprodukt: Jede Testplatte TA darf nur einmal verwendet werden.
• Prüfbereich absichern: Während Installation, Prüfung und Demontage darf sich niemand im Bereich unter dem zu prüfenden Anschlagpunkt aufhalten.
• Keine Fehlverwendungen: Nicht als Lastaufnahmemittel nutzen und nicht zum Anschlagen von Hebezeugen/Lasten oder Personen verwenden.
• Nicht als PSA-Anschlag: Die Testplatte ist nicht dafür vorgesehen, ein Auffangsystem oder ein System zur Personenrettung einzuhängen.
• Keine Explosionsatmosphäre: Einsatz in explosiver Atmosphäre ist untersagt.
• Umgebungsbedingungen: Einsatz nur im Temperaturbereich von -10°C bis 70°C; Kontakt mit chemischen (insbesondere korrosiven) Lösungen vermeiden.
• Nach Bruch nicht nachbelasten: Nach dem Bruch der Sollbruchstelle darf nicht weiter belastet werden.
• Markierungen prüfen: Testplatten mit unleserlichen/fehlenden Markierungen dürfen nicht verwendet werden.

Technische Beschreibung

Die Testplatte TA ist aus Edelstahl gefertigt. Die Löcher sind für die Verwendung mit hochfesten Schäkel ausgelegt. Die Dicke und Breite der Platte variieren abhängig von der jeweiligen Bruchlast (CR).

Die Prüfung kann auf 100% oder 150% Belastungsniveau durchgeführt werden; die Bruchlast liegt mit einer Genauigkeit von ± 10% zur angegebenen Bruchlast.

Arbeitsbereich

Arbeitsbereich (Zugprüfung): Je nach Ausführung stehen Lastbereiche von 600 daN bis 4000 daN zur Verfügung. Die Testplatte kann zur Prüfung verschiedener Anschlagpunkttypen in allen Zugrichtungen verwendet werden; die Zugrichtung wird vom Bediener nach Bedarf definiert.

Lieferumfang

Die Testplatten TA werden im PE-Beutel als Los geliefert; die Lieferung erfolgt inklusive Gebrauchsanleitung. Die Los-/Verpackungseinheit ist abhängig von der Ausführung.

Varianten & Artikeldaten

Passende Artikel / Zubehör

• Dispositiv zur Krafteinleitung (z. B. manuelle Zugeinrichtung, je nach Prüfaufbau).
• Hochfeste Schäkel (Bow-Schäkel) passend zu den Aufnahmelöchern der Testplatte.
• Absturzsicherung der Zugeinrichtung: zusätzliche Sicherung gegen Herabfallen im Fall eines Versagens des Anschlagpunktes.
• Alternative Prüfgeräte (gleiche Marke): Tractel Anschlagpunkttester dynaplug als ergänzende Lösung zur Anschlagpunktprüfung.
