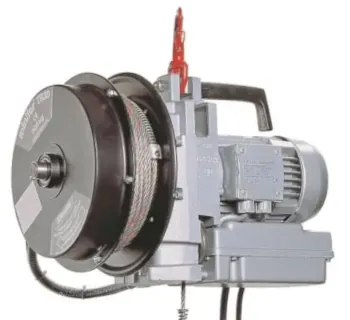

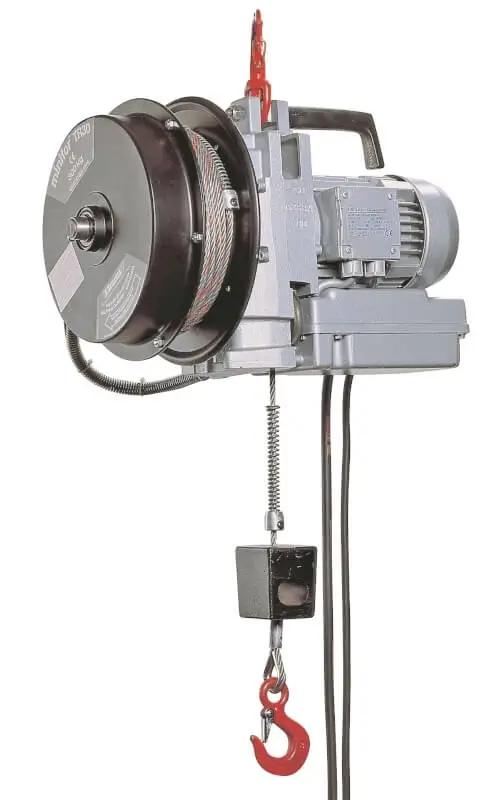

Tractel minifor™ mit integriertem Wickler

Der minifor™ ist eine kompakte, tragbare Materialdurchlaufwinde zum Heben, Ziehen und Positionieren von Lasten. Durch das durchlaufende Drahtseil ist die Seillänge grundsätzlich nicht durch eine Trommel begrenzt; die Version mit integriertem Wickler hält das unbelastete Seil geordnet am Gerät und erleichtert so Transport und Handhabung.

Diese Ausführung ist als TR 10 (100 kg) und TR 30 (300 kg) verfügbar und wird mit integrierter Wicklerkapazität von 20 m, 27 m oder 40 m angeboten.

Einsatzbereiche

• Montagearbeiten und temporäre Hebe-/Zuganwendungen, bei denen eine kompakte, schnell einsatzbereite Lösung benötigt wird.
• Heben von Lasten sowie Ziehen in alle Richtungen (z. B. Positionieren, Einziehen, Spannen), je nach Anschlag- und Umlenksituation.
• Überbrückung großer Hubwege: In der Produktbeschreibung wird die Eignung für sehr große Hübe (bis 300 m) genannt.

Unterschiede der Varianten

• TR 10: 100 kg Tragfähigkeit, 15 m/min Hubgeschwindigkeit.
• TR 30: 300 kg Tragfähigkeit, 5 m/min Hubgeschwindigkeit.
• Wicklerkapazität: 20 m, 27 m oder 40 m (beeinflusst u. a. Transport-/Handling und das Gerätemodellgewicht).
• Alle hier gelisteten Varianten: 230 V / 50 Hz und 6.5 mm Seil-Ø.

Funktionsprinzip & Bedienung

Das Antriebssystem nutzt eine Kerbscheibe (Treibscheibe): Das Seil wird in eine kerbförmige Rille geführt und durch den Zug der Last in die Kerbe gezogen, wodurch die notwendige Reibschluss-/Klemmwirkung entsteht. Vorgespannte Rollen am Ein- und Auslass unterstützen die Führung und den Anpressvorgang.

Warum steigt die Sicherheit mit höherer Traglast? Mit zunehmender Last wird das Seil stärker in die Kerbe gezogen, der Anpressdruck an der Treibscheibe steigt und damit auch die Klemmung/Reibung zwischen Seil und Kerbscheibe. Dadurch erhöht sich die Übertragungssicherheit des Antriebs gerade unter Last, weil der Reibschluss lastabhängig zunimmt.

Die Bedienung erfolgt über einen Hängetaster (Auf/Ab/Not-Aus). Für die Stromversorgung ist eine 1 m Zuleitung mit Schukostecker genannt; als Steuerleitung wird eine 2.5 m Leitung beschrieben (je nach Ausführung).

Sicherheitsaspekte

• Nur Original-/Spezialseil: Der Seilzug darf ausschließlich mit dem vom Hersteller vorgesehenen minifor™-Hubseil im angegebenen Seildurchmesser betrieben werden, um Betriebssicherheit und Effizienz zu gewährleisten.
• Prüfung vor Versand: In der Produktbeschreibung ist eine Prüfung jedes Geräts mit 110% der Tragfähigkeit vor dem Versand genannt.
• Not-Aus: Der Hängetaster besitzt eine Not-Aus-Funktion; zusätzlich wird eine Steuerbirne mit IP65 beschrieben (je nach Ausführung/Lieferumfang).
• Seilmanagement: Der integrierte Wickler führt das unbelastete Seil sauber, sodass es nicht unkontrolliert herabhängt (reduziert Stolper-/Verhakungsrisiken im Arbeitsbereich).

Vorteile

• Kompakt und tragbar – für schnelle, mobile Einsätze.
• Durchlaufseil-Prinzip – keine klassische Trommelbegrenzung der Seillänge.
• Integrierter Wickler – geordnetes Seil, erleichterter Transport und schnelleres Handling.
• Lastabhängiger Reibschluss an der Treibscheibe – höhere Last führt zu höherem Anpressdruck und stärkerer Klemmung.
• Einfache Bedienung per Hängetaster mit Not-Aus.

Modelle & technische Daten

Passende Artikel/Zubehör

• Funkfernsteuerung (Auf/Ab/Not-Aus), Reichweite ca. 70 m, Frequenz 433 MHz.
• Außenantenne für Funkfernsteuerung, Reichweite bis zu 150 m.
• Stahlblechbox für Minifor (Transport-/Aufbewahrungslösung).
