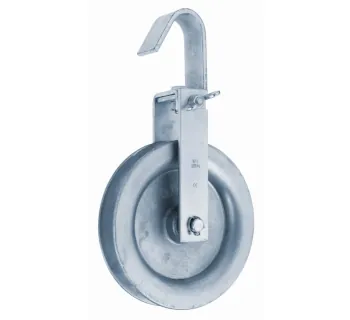

CAH Heiderich Ausziehrolle Nr. 442

Die Ausziehrolle Nr. 442 von CAH Heiderich ist eine seitlich zu öffnende Umlenkrolle für den schnellen, temporären Einsatz im Leitungs- und Kabelbau sowie bei Montage- und Zugarbeiten. Das Stahlgehäuse ist galvanisch glanzverzinkt und wird zum Einlegen des Seils seitlich über eine Flügelmutter geöffnet – ideal, wenn das Seil nicht durchgefädelt werden kann. Verbaut ist eine Seilrolle Nr. 170 aus Aluminium mit Rotgussbuchse für leichtgängigen Lauf und gute Verschleißfestigkeit bei sachgemäßer Seilführung.

Einsatzbereiche

• Leitungsbau / Kabelzug: temporäre Umlenkstelle beim Einziehen, Spannen und Führen von Leitungen
• Montage & Instandhaltung: schnelle Umlenkung bei wechselnden Einsatzorten
• Zuganwendungen: Richtungsänderung des Zugseils, wenn eine feste Aufhängung über Bügel benötigt wird
• Provisorische Seilführung: kurzzeitige Installation, danach schnelle Demontage durch seitliches Öffnen

Varianten und Unterschiede

Die Nr. 442 ist als Ausziehrolle mit festem Aufhängebügel ausgeführt und wird typischerweise in zwei Rollengrößen angeboten. Die Varianten unterscheiden sich vor allem über Rollenaußen-Ø, max. Seildurchmesser, Baulänge und Tragfähigkeit – wählen Sie die Ausführung immer passend zu Seil-Ø und benötigter Last. Für Anwendungen, bei denen statt Bügel ein Haken benötigt wird, wird üblicherweise eine Ausziehrollen-Ausführung mit Lasthaken gewählt (separate Bauart).

Technische Daten

Achten Sie darauf, dass das Seil geradlinig in die Rille einläuft und der Seil-Ø die zulässige Größe nicht überschreitet, damit es nicht am Gehäuse reibt oder klemmt.

Häufige Fehler in der Praxis

• Schräger Seileinlauf: erhöht Reibung am Gehäuse, verschlechtert Lauf und kann Seil & Rolle beschädigen
• Falscher Seildurchmesser: Seil klemmt in der Rille oder läuft instabil (erhöhter Verschleiß)
• Flügelmutter nicht korrekt angezogen: Risiko, dass sich das Gehäuse unter Vibration/Bewegung öffnet
• Überlast / Lastspitzen: ruckartige Zugvorgänge erzeugen Spitzen über der zulässigen Tragfähigkeit
• Zu kleine Umlenkradien im System: unnötige Seilbeanspruchung und schnellerer Drahtbruch

Sicherheitsaspekte und Normen

Verwenden Sie die Ausziehrolle nur innerhalb der zulässigen Tragfähigkeit und sorgen Sie für einen geraden Seileinlauf, damit keine schädlichen Seitenkräfte auf Rolle, Buchse und Gehäuse entstehen. Prüfen Sie vor jedem Einsatz Rolle/Rille, Bolzen, Gehäuse und den sicheren Sitz der Flügelmutter; bei Rissen, Verformung, starkem Spiel oder blockierendem Lauf darf die Ausziehrolle nicht weiter genutzt werden. Für Hebezeuge und sicherheitsrelevante Betriebsmittel sind wiederkehrende Prüfungen (z. B. nach DGUV-Vorgaben) in geeigneten Intervallen durchzuführen.

Passende Artikel und Zubehör

Für eine funktionierende Seilführung benötigen Sie ein geeignetes Drahtseil (passender Ø und Aufbau), passende Anschlagpunkte (z. B. Schäkel/Verbindungselemente) und – je nach System – zusätzliche Umlenkrollen oder Seilrollen. Für Wartung und Instandhaltung sind Seilrollen (inkl. passende Durchmesser/Lagerung) sowie ein sauberer, trockener Lagerplatz sinnvoll, um Korrosion und Verschmutzung zu minimieren.
