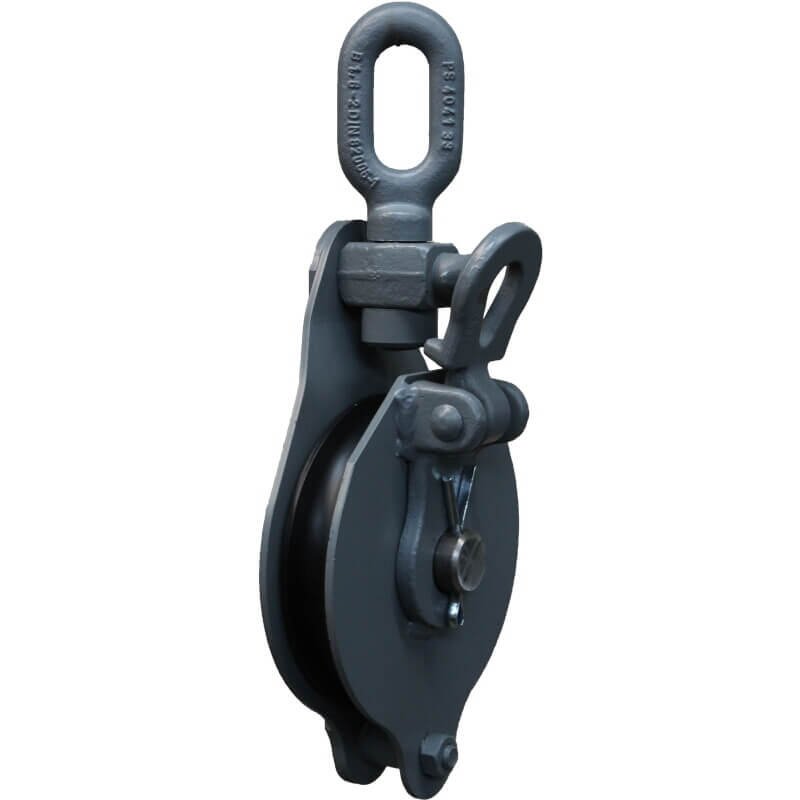

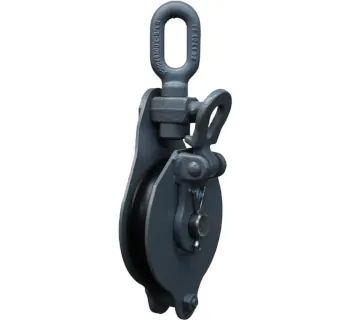

CAH Heiderich Drahtseilblock, Klappkloben Nr.46

Der Drahtseilblock / Klappkloben Nr. 46 von CAH Heiderich ist ein klappbarer Drahtseilkloben mit Wirbellangauge nach DIN 82006 zur schnellen Umlenkung von Drahtseilen. Je nach Größe werden Drahtseilrollen Nr. 37/100 eingesetzt: bis Ø150 mm als Polyamid, bis Ø480 mm als Stahl, erhältlich mit Gleit-, Walzen- oder Kugellagerung. Der Klappmechanismus erleichtert das Einlegen des Seils ohne Ausbau der Aufhängung und ist ideal für häufig wechselnde Einsatzorte.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Seilführungsaufgaben.
• Montage und Instandhaltung als mobile Umlenkstelle bei häufigem Umrüsten.
• Temporäre Seilführungen im Anlagenbau, Stahlbau, auf Baustellen oder in Werkstätten.
• Systemaufbau mit weiteren Umlenkpunkten, wenn Seilwege sicher geführt werden müssen.

Hinweis: Für sauberen Lauf muss das Seil gerade einlaufen (kein Schrägzug) und zur Rille passen.

Varianten und Unterschiede

Die Auswahl erfolgt über zulässige Last am Langauge, passenden Seildurchmesser und den gewünschten Rollen-Ø. Für kleinere Rollen-Ø sind Varianten mit Polyamidrolle möglich, größere Rollen-Ø sind als Stahlrolle ausgeführt; je nach Einsatz können Gleitlager (robust), Walzenlager (besser bei höherer Beanspruchung) oder Kugellager (leichtgängiger Lauf bei häufiger Bewegung) sinnvoll sein.

• PA: Polyamidrolle(n) mit Gleitlager.
• ST/R: Stahlrolle(n) mit Gleitlager.
• ST/W: Stahlrolle(n) mit Walzenlager.
• ST/K: Stahlrolle(n) mit Kugellager.

Technische Daten

Die Rollen-/Rillendaten gelten für die Baureihe Nr. 41–462 (inkl. Nr. 46) und helfen bei der Auswahl von Rollen-Ø und Seil-Ø.

Nachfolgend ein Auszug der Baugrößen für Nr. 46 (1 Rolle, klappbar) mit Langauge.

Häufige Fehler in der Praxis

• Schrägzug: seitlicher Seileinlauf erhöht Reibung und kann Seil und Seitenplatten beschädigen.
• Seil-Ø unpassend: zu großes Seil klemmt oder läuft auf den Flanken, zu kleines Seil läuft instabil in der Rille.
• Klappmechanik nicht vollständig geschlossen: Risiko von Seilaustritt oder Bauteilbeschädigung unter Last.
• Falsche Lager-/Rollenwahl: unnötig hoher Widerstand (z. B. bei häufigem Umlenken ohne passende Lagerung).
• Dynamische Lasten unterschätzt: ruckartiges Ziehen erzeugt Lastspitzen über der zulässigen Last.

Sicherheitsaspekte und Normen

Der Klappkloben Nr. 46 besitzt ein Wirbellangauge nach DIN 82006; prüfen Sie vor jedem Einsatz Langauge, Bolzen, Klappverschluss, Seilrolle und Lager auf Risse, Verformung, Korrosion und freien Lauf. Die zulässige Last am Langauge darf nicht überschritten werden und der Anschlagpunkt muss die resultierenden Kräfte sicher aufnehmen.

• Nur mit geschlossener Klappverriegelung betreiben und Seil sauber in die Rille einlegen.
• Gerade Seilführung sicherstellen (kein Kantenkontakt, kein seitlicher Einlauf).
• Wiederkehrende Prüfungen gemäß betrieblichen Vorgaben und Einsatzbedingungen dokumentieren.

Passende Artikel und Zubehör

Für den Einsatz werden ein geeignetes Drahtseil (passend zum zulässigen Seil-Ø), ein tragfähiger Anschlagpunkt sowie ggf. weitere Umlenkrollen/Kloben zur sauberen Seilführung benötigt. Innerhalb der CAH-Baureihe sind die passenden Drahtseilrollen Nr. 37/100 (Polyamid oder Stahl) als wichtige Ersatz- und Servicekomponente relevant.
