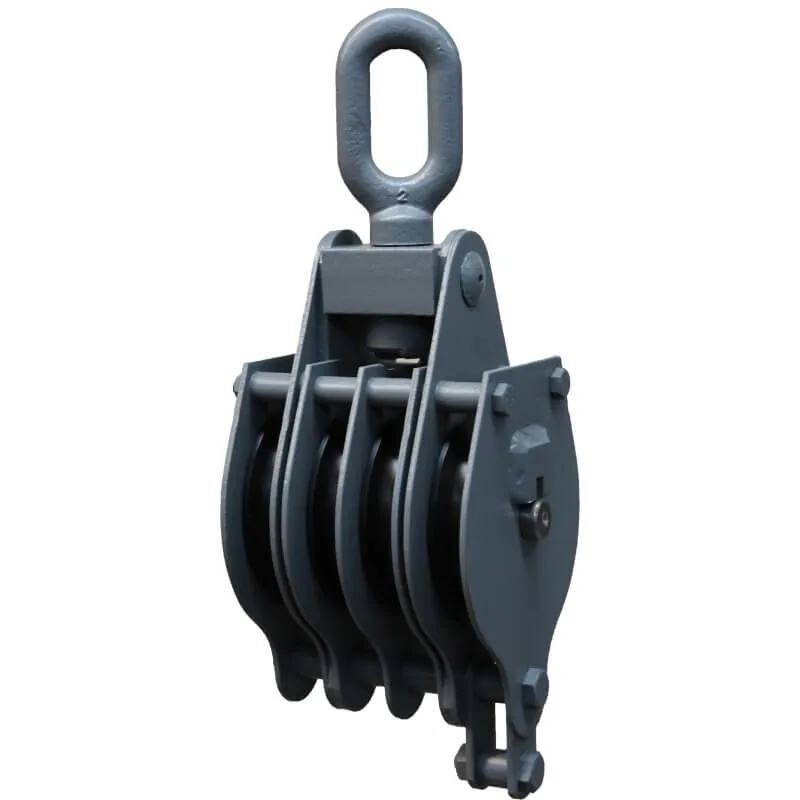

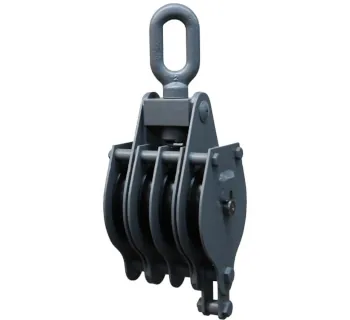

CAH Heiderich Drahtseilkloben Nr. 44

Der Drahtseilkloben Nr. 44 von CAH Heiderich ist ein 4-rolliger Drahtseilblock zur Umlenkung von Drahtseilen und wird mit Wirbellangauge nach DIN 82006 geliefert. Je nach Größe kommen Drahtseilrollen Nr. 37/100 zum Einsatz: bis Ø150 mm als Polyamid, darüber als Stahl; verfügbar mit Gleitlager sowie optional Walzenlager oder Kugellager. Die Ausführung ist für unterschiedliche Zugkräfte (Aufhängung) und Seildurchmesser erhältlich.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Seilführungsaufgaben.
• Aufbau von Flaschenzug-Systemen (einsatz- und tabellenabhängig), wenn Kraft/Weg angepasst werden sollen.
• Montage und Instandhaltung als robuste Umlenkstelle in Industrie, Anlagenbau und auf Baustellen.
• Schwerere Anwendungen, bei denen mehrere Rollen und stabile Seitenplatten erforderlich sind.

Hinweis: Drahtseilkloben werden für Zuganwendungen und Hubanwendungen angeboten; Kloben für Zugbetrieb dürfen nur im horizontalen Einsatz betrieben werden, außerdem sind die hier angebotenen Drahtseilblöcke nicht für Personenbeförderung zugelassen.

Varianten und Unterschiede

Die Varianten unterscheiden sich über Zugkraft (Aufhängung), passende Rollen-Ø und zulässigen Seildurchmesser. Bei kleineren Größen sind Ausführungen mit Polyamidrollen möglich (geringeres Gewicht), bei größeren Größen kommen Stahlrollen zum Einsatz (robust für hohe Beanspruchung). Für den Laufwiderstand und die Lebensdauer sind die Lager entscheidend: Gleitlager ist robust, Walzenlager ist belastbarer bei häufiger Bewegung, Kugellager reduziert den Laufwiderstand bei häufigem Umlenken.

• PA: Polyamidrollen mit Gleitlager (bis Ø150 mm).
• ST/R: Stahlrollen mit Gleitlager.
• ST/W: Stahlrollen mit Walzenlager.
• ST/K: Stahlrollen mit Kugellager.

Technische Daten

Für die Auswahl gilt: Seil-Ø muss zur Rille passen und das Seil muss gerade einlaufen (kein Schrägzug), damit es nicht seitlich an Seitenplatten reibt und die Rolle sauber läuft. CAH beschreibt die Blöcke zudem als besonders kräftig und solide, mit Rollen auf starken Stahlbolzen und optionalen Lagerungen gegen Mehrpreis.

Die Werte basieren auf der TOMANRO-Katalogseite für Nr. 44 (Rollendurchmesser, Seildurchmesser, Aufhängung und Lageroptionen).

Rollenanzahl und Grundausführung stammen aus dem CAH-Datenblatt zur Reihe Nr. 41–462.

Häufige Fehler in der Praxis

• Schrägzug: seitlicher Einlauf erzeugt Reibung an Seitenplatten und erhöht Seilverschleiß.
• Seil-Ø falsch gewählt: zu groß klemmt/steht auf, zu klein läuft unruhig in der Rille.
• Falsche Lagerwahl: unnötig hoher Widerstand (z. B. Gleitlager bei häufigem, langen Laufweg).
• Dynamische Lasten unterschätzt: ruckartige Zugvorgänge erzeugen Lastspitzen über der Zugkraft (Aufhängung).
• Fehlende Sichtprüfung: Verformungen, Risse, Korrosion oder schwergängige Rollen werden zu spät erkannt.

Sicherheitsaspekte und Normen

Der Drahtseilkloben Nr. 44 wird mit Wirbellangauge nach DIN 82006 betrieben; vor jedem Einsatz sind Langauge, Seitenplatten, Bolzen, Rollen und Lager auf Risse, Verformung, Korrosion und freien Lauf zu prüfen. Achten Sie auf die korrekte Seilführung und betreiben Sie das Produkt nur innerhalb der angegebenen Zugkraft (Aufhängung) und des zulässigen Seildurchmessers; außerdem ist die Baureihe nicht für Personenbeförderung vorgesehen.

Passende Artikel und Zubehör

Für den Einsatz werden ein geeignetes Drahtseil (passend zum Seil-Ø), ein ausreichend tragfähiger Anschlagpunkt sowie ggf. weitere Umlenkstellen zur sauberen Seilführung benötigt. Innerhalb der CAH-Baureihen sind die passenden Drahtseilrollen Nr. 37/100 als wichtige Ersatz- und Servicekomponente relevant, da sie die Rollenbasis dieser Blockfamilie bilden.
