CAH Heiderich Drahtseilkloben Nr. 43

Der Drahtseilkloben Nr. 43 von CAH Heiderich ist ein mehrrolliger Seilblock zum Umlenken und Führen von Drahtseilen bei Zug- und Hubanwendungen. Als Aufhängung ist ein drehbarer Lasthaken nach DIN 15401 mit Hakensicherung vorgesehen. Je nach Ausführung werden Drahtseilrollen Nr. 37 eingesetzt: kleinere Durchmesser als Polyamid, größere Durchmesser als Stahl – wahlweise mit Gleitlager, Walzenlager oder Kugellager.

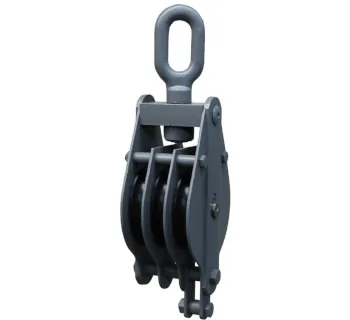

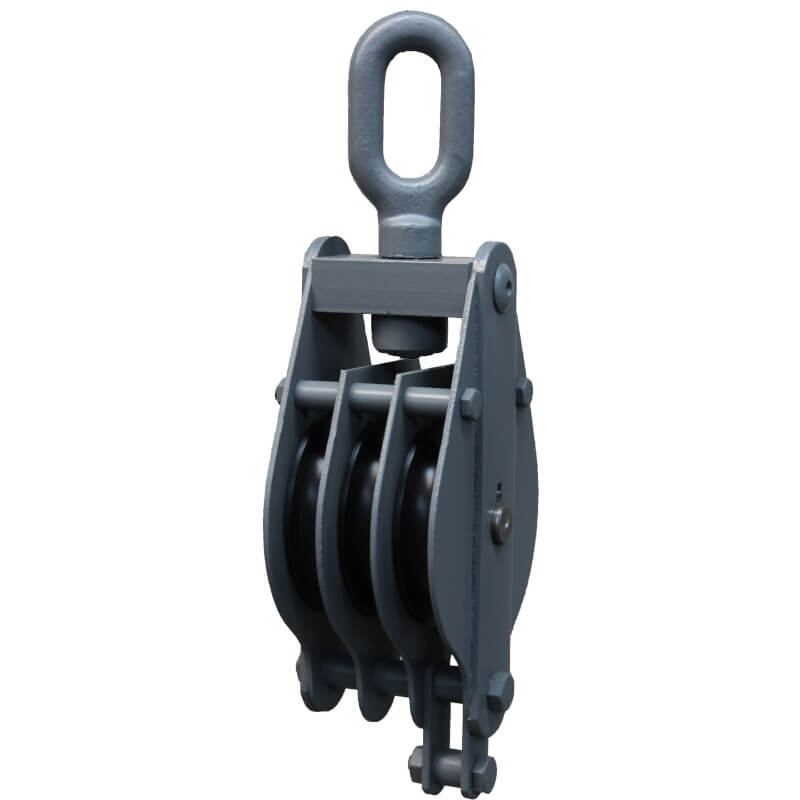

Abbildung: Drahtseilkloben Nr. 43 (TOMANRO).

Einsatzbereiche

• Seilumlenkung in Hebe- und Zuganwendungen (z. B. Baustelle, Montage, Instandhaltung)
• Flaschenzug-/Mehrrollen-Systeme zur Kraftreduzierung und zur besseren Seilführung
• Lastführung bei Richt- und Positionieraufgaben, wenn ein stabiler Umlenkpunkt benötigt wird
• Temporäre Seilführungen bei wechselnden Einsatzorten (robuste Industrieausführung)

Varianten und Unterschiede

Der Nr. 43 ist als 3-rolliger Drahtseilkloben ausgeführt; die Auswahl erfolgt in der Praxis über Zugkraft (Aufhängung), passenden Seildurchmesser und den benötigten Rollenaußen-Ø. Unterschiede ergeben sich aus dem Rollenmaterial (Polyamid bei kleineren Ø, Stahl bei größeren Ø) sowie aus der Lagerung: Gleitlager für robuste Standardanwendungen, Walzenlager für geringere Reibung bei höheren Belastungen und Kugellager für besonders leichtgängigen Lauf bei dynamischen Anwendungen. Für die korrekte Auswahl ist entscheidend, dass Seil-Ø und Rillengeometrie zusammenpassen und die Zugkraft im System (inkl. Umlenkfaktoren) innerhalb der zulässigen Werte bleibt.

Technische Übersicht

Nachfolgend typische Ausführungen für den Nr. 43 (3 Rollen) als Auswahlhilfe. Die Seildurchmesser sind als „für Drahtseil-Ø bis“ angegeben.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: zu dickes Seil klemmt/quetscht, zu dünnes Seil läuft instabil und erhöht den Verschleiß
• Unpassende Lagerung: bei hoher Laufleistung oder dynamischer Belastung wird ein zu einfaches Lager gewählt (Reibung, Erwärmung, Verschleiß)
• Seitliche Seilführung: schräg einlaufendes Seil führt zu ungleichmäßiger Rillenbelastung und kann Rollen/Seil schädigen
• Falsche Auslegung der Kräfte: Umlenkungen erhöhen die Seilkräfte; Sicherheitsreserven im Gesamtsystem werden nicht berücksichtigt
• Hakensicherung missachtet: Haken wird ohne korrekt geschlossene Sicherung eingesetzt

Sicherheitsaspekte und Normen

Der drehbare Lasthaken ist nach DIN 15401 ausgeführt und besitzt eine Hakensicherung – diese muss vor jedem Einsatz auf Funktion geprüft und während des Betriebs geschlossen gehalten werden. Achten Sie auf einen geradlinigen Kraftfluss (keine seitliche Anlenkung), ausreichenden Seilflottenwinkel und eine Seilführung, die das Seil sauber in der Rille hält. Prüfen Sie vor dem Einsatz Rollenrille, Lager, Bolzen und Haken auf Verschleiß, Risse, Verformungen und Leichtgängigkeit; bei Auffälligkeiten das Produkt außer Betrieb nehmen.

Passende Artikel und Zubehör

Für einen passenden, langlebigen Aufbau werden häufig ergänzend CAH Drahtseilrollen Nr. 37 (als Ersatz-/Austauschkomponente je nach Ø und Werkstoff) sowie geeignete Drahtseile und Anschlagmittel verwendet. Bei mehrrolligen Seilführungen sind außerdem Belastungstabellen bzw. eine saubere Systemauslegung wichtig, damit die zulässigen Kräfte im Umlenksystem eingehalten werden. Für Anwendungen mit häufigem Seileinlegen kann je nach Einsatz ein Klappkloben (schnelles Einlegen ohne Demontage) die praxisgerechtere Alternative sein.
