CAH Heiderich Drahtseilkloben Nr. 42

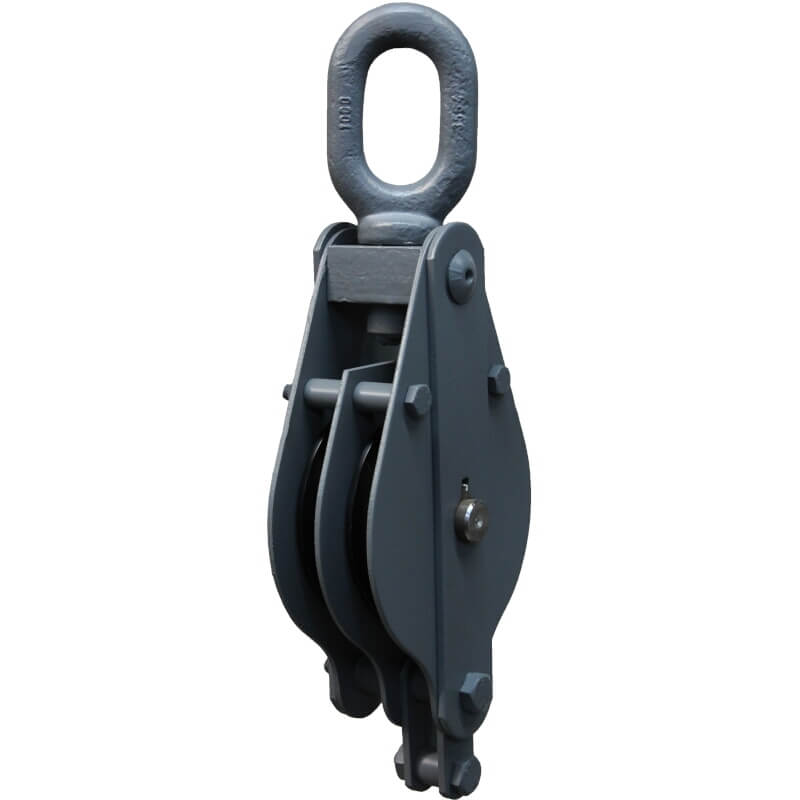

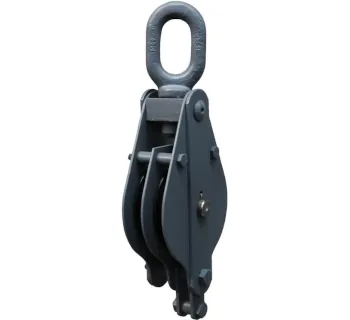

Der Drahtseilkloben Nr. 42 von CAH Heiderich ist ein robuster Drahtseilblock mit Wirbellangauge nach DIN 82006 für das Umlenken von Drahtseilen in Zug- und Hebeanwendungen. Je nach Ausführung sind 2 Rollen verbaut und die Auswahl erfolgt über zul. Last, Seildurchmesser und passende Rollengeometrie. Für eine lange Standzeit ist eine gerade Seilführung ohne Schrägzug entscheidend, damit das Seil sauber in der Rille läuft.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Hebevorgängen.
• Flaschenzug-/Einscherung (systemabhängig), um Weg/Kraft zu beeinflussen.
• Montage und Instandhaltung als stabile Umlenkstelle bei wechselnden Anschlagpunkten.
• Industrie und Baustelle für temporäre Seilführungen, wenn schnelle Verfügbarkeit zählt.

Wichtiger Hinweis zur Anwendung

Drahtseilkloben werden sowohl für reine Zuganwendungen als auch für Hubeinsätze angeboten. Bei Ausführungen, die nur für Zugbetrieb vorgesehen sind, ist der Einsatz typischerweise auf horizontalen Betrieb beschränkt.

Varianten und Unterschiede

Der Drahtseilkloben Nr. 42 wird in verschiedenen Ausführungen angeboten. Eingebaut sind je nach Größe Drahtseilrollen Nr. 37/100 (kleinere Rollen-Ø als Polyamid) oder größere Ausführungen als Stahlrolle; je nach Variante kommen Gleitlager, Wälzlager oder Kugellager zum Einsatz. Die richtige Kombination aus Rollenwerkstoff, Lagerung und Rollendurchmesser beeinflusst Laufverhalten, Verschleiß und Eignung für häufige Umlenkungen.

• Polyamidrolle: oft leichter und laufruhig, typisch für kleinere Rollen-Ø.
• Stahlrolle: robust bei rauen Bedingungen und größeren Rollen-Ø.
• Lagerung: Gleitlager (einfach/robust), Wälz- oder Kugellager (leichter Lauf bei häufiger Bewegung).

Technische Daten (Auszug Nr. 42 mit 2 Rollen)

Die Tabelle zeigt typische Kombinationen aus Rollen-Ø, zulässigem Seil-Ø und zul. Last am Langauge. Prüfen Sie zusätzlich den Einbauraum (Baulänge) sowie die passenden Anschlagmittel zum Langauge.

Auswahl-Hinweis: Wählen Sie den Kloben so, dass der Seil-Ø nicht ausgereizt werden muss und der Rollendurchmesser zur Biegebeanspruchung des Drahtseils passt. Bei häufiger Umlenkung sind größere Rollen-Ø und geeignete Lagerung oft die wirtschaftlichere Lösung.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil liegt nicht sauber in der Rille, unruhiger Lauf und erhöhter Verschleiß.
• Schrägzug / seitlicher Einlauf: Seil reibt an Flanken oder Seitenteilen und kann beschädigt werden.
• Unterdimensionierter Anschlagpunkt: Langauge/Anschlagmittel nicht auf die Systemkraft ausgelegt.
• Überlast durch Dynamik: Stoßlasten (ruckartiges Ziehen/Heben) erzeugen Lastspitzen über der Nennlast.
• Mangelnde Prüfung: Rollen/Lager laufen schwergängig (Schmutz, Korrosion), was Seil und Bauteile stärker belastet.

Sicherheit, Normen und Anforderungen

Der Drahtseilkloben Nr. 42 ist mit Wirbellangauge nach DIN 82006 ausgeführt. Vor jedem Einsatz sind Gehäuse, Langauge, Achse, Rollen und Lagerung auf Risse, Verformung, Korrosion und freien Lauf zu prüfen. Verwenden Sie ausschließlich passende Anschlagmittel und stellen Sie sicher, dass das System (Anschlagpunkt, Seil, Kloben) für den Lastfall ausgelegt ist.

• Seilführung gerade ausrichten und Kantenkontakt vermeiden.
• Lastangaben einhalten und Stoßlasten möglichst vermeiden.
• Regelmäßig prüfen (Sichtprüfung vor Einsatz, wiederkehrende Prüfung nach Betriebsvorgaben).

Passende Artikel und Zubehör

Für die fachgerechte Nutzung des Drahtseilkloben Nr. 42 werden in der Praxis passende Drahtseile, geeignete Anschlagmittel sowie ein tragfähiger AnschlagpunktDrahtseilrollen Nr. 37/100 (je nach Ausführung Polyamid oder Stahl) sowie passende Langaugen als Komponenten relevant, wenn ein Austausch oder eine Systemanpassung erforderlich ist.

• Drahtseil passend zu Seil-Ø und Einsatzfall (Umlenkung, Umgebung, Biegewechsel).
• Schäkel und weitere Anschlagmittel passend zur Systemkraft und Geometrie des Langauges.
• Belastungstabellen / Auswahlinformationen zur sicheren Dimensionierung von Drahtseilkloben.
