CAH Heiderich Drahtseilkloben Nr. 41

Der Drahtseilkloben Nr. 41 ist ein Drahtseilblock zur Umlenkung und Führung von Drahtseilen in Hebe-, Zug- und Fördersystemen. Die Aufhängung erfolgt über ein Wirbellangauge nach DIN 82006, wodurch sich der Block bei wechselnden Zugrichtungen mitdrehen kann und das Verdrillen des Seils reduziert wird. Je nach Ausführung sind Rollen aus Polyamid (für kleinere Durchmesser) oder Stahlrollen (für höhere Belastungen) mit Gleit-, Walzen- oder Kugellagerung verbaut.

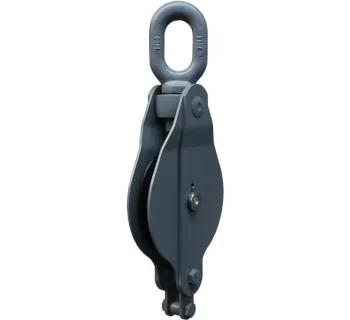

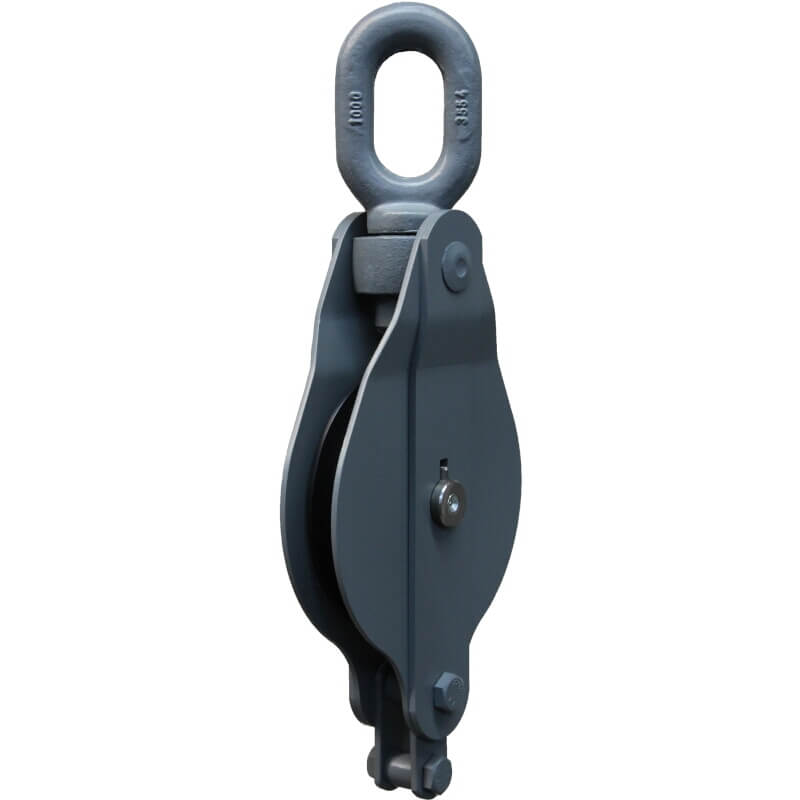

Abbildung: Drahtseilkloben Nr. 41 mit Wirbellangauge (TOMANRO).

Einsatzbereiche

• Umlenkung von Drahtseilen an Maschinen, Winden, Portalen und Führungssystemen
• Temporäre Anschlagpunkte und Seilführungen in Montage, Instandhaltung und Anlagenbau
• Richtungsänderungen bei Zugvorgängen (z. B. Einziehen, Spannen, Positionieren)
• Industrielle Umgebung mit erhöhter Belastung und robusten Anforderungen (Stahlrollen-Varianten)

Varianten und Auswahlkriterien

Die Auswahl erfolgt primär nach Zugkraft (Aufhängung), Seildurchmesser und der passenden Rollen-/Lagerausführung. Für leichten, seilschonenden Lauf bei kleineren Größen sind Varianten mit Polyamidrolle erhältlich; für hohe Lasten und anspruchsvolle Bedingungen werden Stahlrollen verwendet. Bei der Lagerung gilt: Gleitlager für robuste Standardanwendungen, Walzenlager für höhere Radiallasten und bessere Laufeigenschaften, Kugellager für besonders leichtgängigen Lauf bei häufigen Bewegungen.

Technische Übersicht

Die folgende Tabelle zeigt typische Ausführungen aus dem Lieferprogramm (Auszug). Achten Sie darauf, dass der Rillendurchmesser zur Seilgröße passt und das Seil sauber in der Rille läuft.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil läuft nicht sauber in der Rille, erhöhten Verschleiß und Quetschungen vermeiden
• Querzug / schräger Seileinlauf: führt zu erhöhten Seitenkräften auf Rolle und Lager
• Überlast (Zugkraft überschritten): kann zu Bauteilverformung, Lagerversagen oder Seilschäden führen
• Ungeeignete Lagerung: Gleitlager bei dauerhaft dynamischem Betrieb kann zu unnötiger Erwärmung/Verschleiß führen
• Mangelnde Inspektion: Rillenverschleiß, Lager-Spiel und Korrosion regelmäßig prüfen

Sicherheitsaspekte und Normen

Der Drahtseilkloben ist als Bauteil im Seiltrieb so auszulegen, dass Zugkraft, Seilführung und Seilablenkung dauerhaft sicher beherrscht werden. Das Wirbellangauge nach DIN 82006 unterstützt die sichere Kraftaufnahme bei wechselnden Zugrichtungen, ersetzt jedoch keine korrekte Ausrichtung: Vermeiden Sie Seilknicke, Stoßbelastungen und Seitendruck. Nutzen Sie den Block nur mit geeigneten Anschlagmitteln, führen Sie regelmäßige Sicht- und Funktionsprüfungen durch und tauschen Sie Komponenten bei erkennbaren Schäden (Rille, Bolzen, Lager) rechtzeitig aus.

Passende Artikel und Zubehör

Für einen sicheren und langlebigen Betrieb sind passende Komponenten entscheidend: Verwenden Sie ein zum Einsatz passendes Drahtseil, geeignete Anschlagmittel (z. B. Schäkel, Rundschlingen) sowie bei Bedarf Ersatzrollen und Verschleißteile. Besonders passend sind die CAH Heiderich Drahtseilrollen Nr. 37, da diese Baureihe als Rollenprogramm für die entsprechenden Blockgrößen eingesetzt wird. Wenn Sie statt Wirbellangauge eine Lösung mit Haken benötigen, kann je nach Anwendung ein Klappkloben bzw. eine Ausführung mit Lasthaken sinnvoll sein.
