CAH Heiderich Drahtseilkloben Nr. 33

Der Drahtseilkloben Nr. 33 von CAH Heiderich ist ein 3-rolliger Drahtseilblock zum Umlenken und Führen von Drahtseilen in Zug- und (je nach Auslegung) Hubanwendungen. Die Aufhängung erfolgt über einen drehbaren Lasthaken nach DIN 15401 mit Hakensicherung, was die Handhabung im Betrieb erleichtert und ein unbeabsichtigtes Aushängen reduziert. :contentReference[oaicite:0]{index=0} Je nach Größe kommen Drahtseilrollen Nr. 37 zum Einsatz (kleinere Ø aus Polyamid, größere Ø aus Stahl) – wahlweise mit Gleitlager, Walzenlager oder Kugellager für unterschiedliche Lauf- und Reibungsanforderungen. :contentReference[oaicite:1]{index=1}

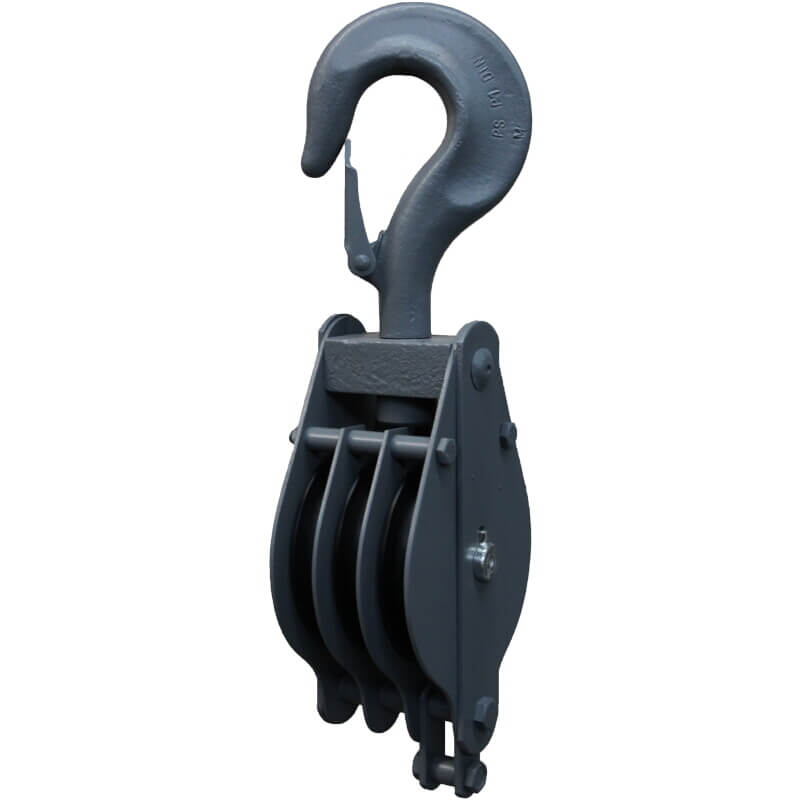

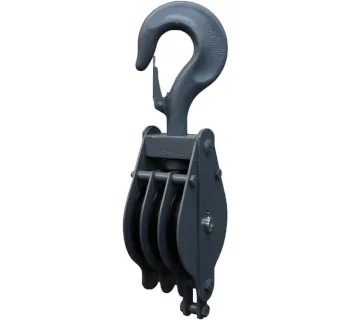

Abbildung: Drahtseilkloben Nr. 33 (TOMANRO).

Einsatzbereiche

• Seilumlenkung in Montage-, Bau- und Instandhaltungsarbeiten zur sicheren Führung des Drahtseils
• Mehrrollen-Systeme (Flaschenzugprinzip) zur Kraftreduzierung und zur kontrollierten Lastbewegung
• Zuganwendungen (z. B. Einziehen/Spannen), bei denen eine robuste Umlenkstelle benötigt wird
• Hubanwendungen nur, wenn der Kloben dafür vorgesehen ist und das Gesamtsystem korrekt ausgelegt ist

Wichtig: Kloben für reinen Zugbetrieb dürfen nur im horizontalen Einsatz betrieben werden; für Hubanwendungen gelten höhere Sicherheitsanforderungen.

Varianten und Unterschiede

Die Auswahl des Nr. 33 erfolgt primär über die geforderte zulässige Last am Haken, die passende Maulweite (Einbauraum/Seilführung), sowie die benötigte Baulänge und Achslänge. Unterschiede ergeben sich außerdem aus dem Rollenwerkstoff (Polyamid bei kleineren Ø, Stahl bei größeren Ø) und der Lagerung: Gleitlager für robuste Standardanwendungen, Walzenlager für reduzierte Reibung bei höheren Belastungen und Kugellager für besonders leichtgängigen Lauf bei dynamischer Nutzung. Für einen schonenden Betrieb müssen Seil-Ø, Rillengeometrie und Rollen-Ø zusammenpassen, damit das Seil sauber läuft und nicht gequetscht oder seitlich herausgedrückt wird.

Technische Übersicht

Die folgende Tabelle zeigt typische Abmessungen/Laststufen für den Drahtseilkloben Nr. 33 (3 Rollen) als Auswahlhilfe).

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: zu dickes Seil wird gequetscht, zu dünnes Seil läuft instabil und erhöht den Verschleiß
• Schräger Seileinlauf: Seitenkräfte führen zu ungleichmäßiger Rillenbelastung und können Seil/Role beschädigen
• Falsche Lagerwahl: bei hoher Laufleistung wird ein zu einfaches Lager gewählt (mehr Reibung/Erwärmung)
• Fehlerhafte Kraftabschätzung: Umlenkungen/Flaschenzug erhöhen Seilkräfte im System – Reserven werden nicht berücksichtigt
• Hakensicherung nicht genutzt: Betrieb ohne korrekt geschlossene Sicherung erhöht das Risiko des Aushängens

Sicherheitsaspekte und Normen

Der Kloben ist mit drehbarem Lasthaken nach DIN 15401 und Hakensicherung beschrieben – vor jedem Einsatz sind Haken, Sicherung, Seitenplatten, Bolzen und Rollen auf Verschleiß, Risse und Leichtgängigkeit zu prüfen. Achten Sie auf einen geradlinigen Kraftfluss und vermeiden Sie Querzug, da seitliche Kräfte die Rolle verkanten und die Tragfähigkeit des Gesamtsystems reduzieren können. Für Flaschenzug-/Mehrrollen-Anwendungen sollten zulässige Lasten und Systemkräfte anhand geeigneter Belastungstabellen bzw. Auslegungsunterlagen überprüft werden.

Passende Artikel und Zubehör

Als passende Komponenten werden häufig Drahtseilrollen Nr. 37 (z. B. als Ersatzrolle/Variante je nach Ø, Werkstoff und Lagerung) verwendet, da diese Rolle als eingebautes Element für die CAH-Drahtseilblöcke beschrieben ist. Zusätzlich sind ein geeignetes Drahtseil (Seil-Ø passend zur Rollenrille) sowie passende Anschlagmittel und Verbindungselemente im Kraftfluss erforderlich. Wenn das Seil häufig eingelegt/entnommen werden muss, kann je nach Anwendung ein Klappkloben eine praxisgerechte Alternative sein, da das Seil ohne Demontage aufgelegt werden kann.
