CAH Heiderich Drahtseilkloben Nr. 32

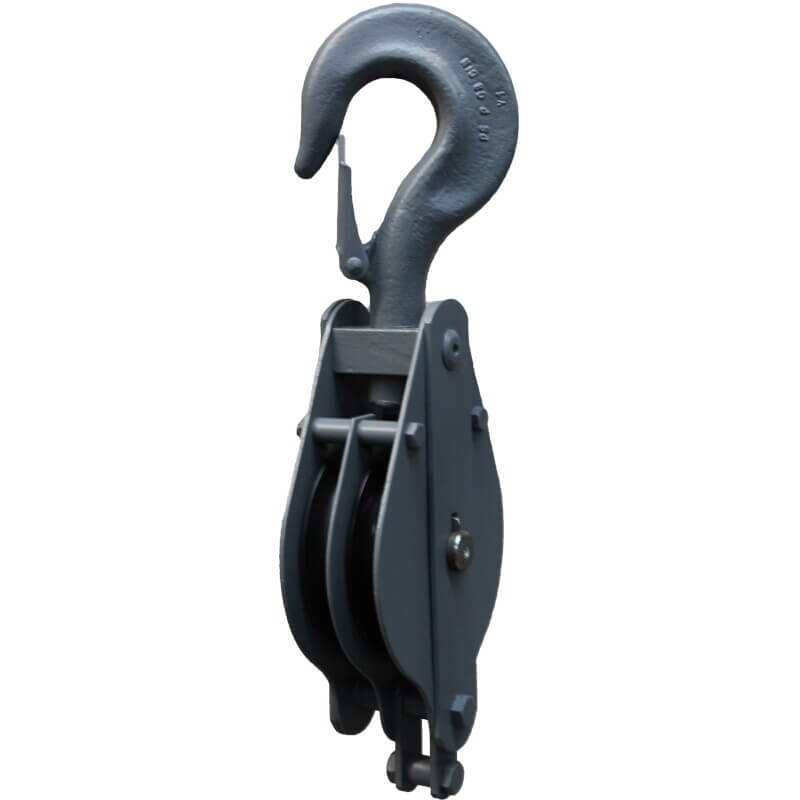

Der Drahtseilkloben Nr. 32 von CAH Heiderich ist ein mehrrolliger Drahtseilblock zur Umlenkung von Drahtseilen und wird mit einem drehbaren Lasthaken nach DIN 15401 inkl. Hakensicherung geliefert. Eingebaut sind Drahtseilrollen Nr. 37/100: kleinere Rollen (bis Ø150 mm) wahlweise als Polyamid, größere Rollen (bis Ø480 mm) als Stahl, jeweils mit Gleitlager sowie optional Walzenlager oder Kugellager. Der Kloben ist für unterschiedliche Zugkräfte (Aufhängung) und Seildurchmesser verfügbar und eignet sich für robuste Industrie- und Montageeinsätze.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Hebevorgängen.
• Montage und Instandhaltung als robuste Umlenkstelle mit wechselnden Anschlagpunkten.
• Seilführung in Anlagenbau, Stahlbau und Werkstatt, wenn ein stabiler Block mit mehreren Rollen benötigt wird.
• Systemaufbau (einsatzabhängig) zur Kraft-/Weg-Anpassung in Kombination mit weiteren Umlenkpunkten.

Praxis-Tipp: Für ruhigen Lauf und geringe Seilabnutzung ist eine gerade Seilführung entscheidend (kein Schrägzug, kein Kantenkontakt).

Varianten und Unterschiede

Die Varianten werden über Zugkraft (Aufhängung), Rollen-Ø und zulässigen Seil-Ø ausgewählt. Bis Ø150 mm sind Ausführungen mit Polyamidrolle(n) möglich (geringeres Gewicht, ruhiger Lauf), darüber kommen Stahlrolle(n) zum Einsatz (robust für höhere Beanspruchung). Die Lagerung beeinflusst den Laufwiderstand: Gleitlager ist robust, Walzenlager reduziert Reibung bei höheren Lasten, Kugellager ist besonders leichtgängig bei häufigem Umlenken.

• PA: Polyamidrolle(n) mit Gleitlager.
• ST/R: Stahlrolle(n) mit Gleitlager.
• ST/W: Stahlrolle(n) mit Walzenlager.
• ST/K: Stahlrolle(n) mit Kugellager.

Technische Daten (Auszug)

Die Tabelle zeigt gängige Kombinationen aus Zugkraft, Rollen-Ø und zulässigem Seil-Ø für Nr. 32. Wählen Sie die Größe so, dass das Drahtseil sauber in der Rille läuft und der Block ohne seitlichen Einlauf belastet wird.

Auswahl-Hinweis: Bei häufigem Umlenken lohnt oft eine größere Rolle und/oder eine lageroptimierte Ausführung, weil der Laufwiderstand sinkt und die Biegebeanspruchung des Drahtseils reduziert wird.

Häufige Fehler in der Praxis

• Schrägzug: seitlicher Seileinlauf erhöht Reibung und kann Seil sowie Seitenplatten beschädigen.
• Unpassender Seil-Ø: zu groß klemmt/steht auf den Flanken, zu klein läuft unruhig in der Rille.
• Falsche Lagerwahl: unnötig hoher Widerstand bei häufiger Umlenkung (z. B. Gleitlager statt Kugellager).
• Überlast / Dynamik: ruckartiges Ziehen oder schlaffes Seil erzeugt Lastspitzen über der zulässigen Zugkraft.
• Mangelnde Sichtprüfung: Risse, Verformung, Korrosion oder schwergängige Rollen werden zu spät erkannt.

Sicherheitsaspekte und Normen

Der Drahtseilkloben Nr. 32 besitzt einen drehbaren Lasthaken nach DIN 15401 mit Hakensicherung; prüfen Sie vor jedem Einsatz Haken, Sicherung, Seitenplatten, Bolzen und den freien Lauf der Rollen. Betreiben Sie den Block ausschließlich innerhalb der angegebenen Zugkraft (Aufhängung) und stellen Sie sicher, dass Anschlagpunkt, Anschlagmittel und Drahtseil für die Systemkräfte ausgelegt sind.

• Hakensicherung vor Lastaufnahme schließen und Funktion prüfen.
• Gerade Seilführung sicherstellen, Kantenkontakt vermeiden.
• Wiederkehrende Prüfungen gemäß Betriebsvorgaben und Einsatzbedingungen durchführen und dokumentieren.
• Nicht für Personenbeförderung verwenden.

Passende Artikel und Zubehör

Für den sicheren Betrieb benötigen Sie ein geeignetes Drahtseil (passender Seil-Ø und Konstruktion), einen tragfähigen Anschlagpunkt sowie passende Anschlagmittel (z. B. Schäkel, Rundschlingen oder Kettengehänge). Für Wartung und Instandsetzung sind die passenden Drahtseilrollen Nr. 37 als Ersatz- und Servicekomponente besonders wichtig, weil diese Rollenreihe im Block verbaut wird. Bei komplexer Seilführung können zusätzliche Umlenkpunkte aus derselben CAH-Produktlinie die Seilwanderung reduzieren und die Führung stabilisieren.
