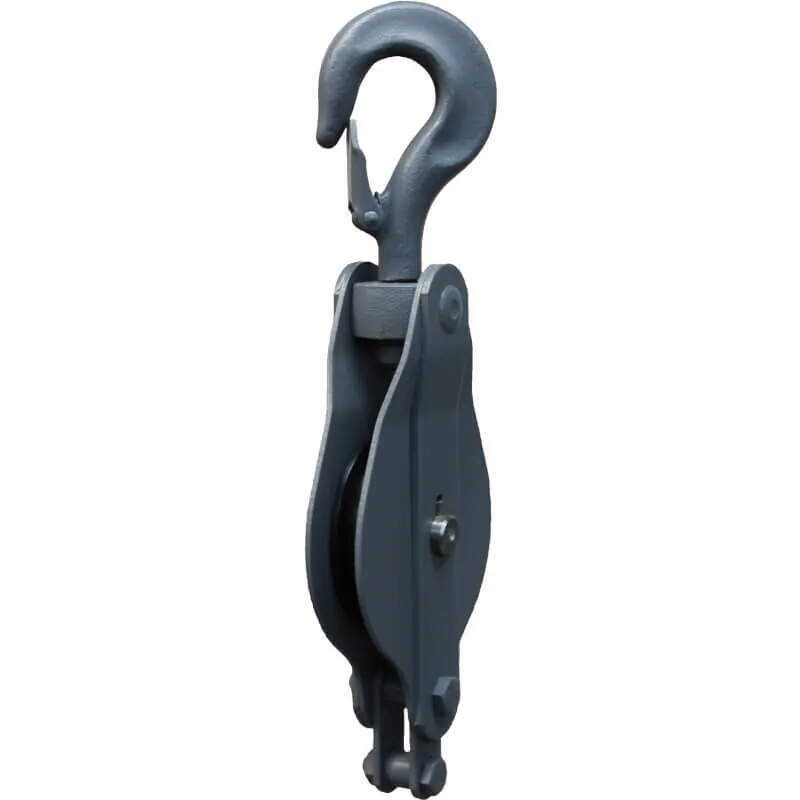

CAH Heiderich Drahtseilkloben Nr. 31

Der Drahtseilkloben Nr. 31 von CAH Heiderich ist ein robuster Drahtseilblock mit drehbarem Lasthaken nach DIN 15401 inklusive Hakensicherung und dient zum Umlenken von Drahtseilen in Zug- und Hubeinsätzen. Die Baureihe wird mit Seilrollen Nr. 37 aufgebaut: bis Ø150 mm wahlweise Polyamid, darüber Stahl, serienmäßig mit Gleitlager auf Stahlbolzen; optional sind Walzenlager oder Präzisionskugellager verfügbar. Die zulässige Last an der Aufhängung ist je Größe nach DIN 15020 (Triebwerkgruppe 1 Bm) ausgelegt, während Flaschenzug-Höchstbelastungen aus Belastungstabellen unter Berücksichtigung einer vierfachen Sicherheit abzuleiten sind.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Hebevorgängen.
• Temporäre Seilführungen in Montage, Instandhaltung, Anlagenbau und Baustelle.
• Schwerere Zuganwendungen (z. B. Umleitungen, Rückführungen) mit Stahlrollen-Varianten.
• Flaschenzug-/Einscherung (systemabhängig), wenn Weg/Kraft angepasst werden sollen.

Wichtig: Drahtseilkloben werden für reine Zuganwendungen und für Hubanwendungen angeboten; Kloben für Zugbetrieb dürfen typischerweise nur im horizontalen Einsatz betrieben werden.

Varianten und Unterschiede

Die Auswahl erfolgt über Zugkraft (Aufhängung), zulässigen Seildurchmesser und passenden Rollen-Ø. Rollen bis Ø150 mm sind als Polyamid (PA) erhältlich, größere Ø als Stahl; serienmäßig ist Gleitlagerung, optional Walzenlager oder Kugellager für häufige Umlenkungen und leichteren Lauf. In Bestellkennungen werden diese Varianten häufig als PA (Polyamid, Gleitlager), ST/R (Stahl, Gleitlager), ST/W (Stahl, Walzenlager) und ST/K (Stahl, Kugellager) unterschieden.

Technische Daten (Auszug)

Für einen sauberen Lauf muss das Seil gerade in die Rille einlaufen (kein Schrägzug) und der Seil-Ø darf die Angabe nicht ausreizen. Größere Rollen-Ø reduzieren die Biegebeanspruchung des Drahtseils und sind bei häufigem Umlenken oft wirtschaftlicher.

Häufige Fehler in der Praxis

• Seil-Ø falsch gewählt: Seil läuft nicht sauber in der Rille, höherer Verschleiß und unruhiger Lauf.
• Schrägzug: seitlicher Einlauf erzeugt Reibung an Flanken/Seitenteilen und kann das Seil beschädigen.
• Hakensicherung nicht geschlossen: erhöhtes Risiko bei wechselnden Lasten und Bewegungen.
• Überlast durch Umlenkkräfte: Anschlagpunkt/Anschlagmittel nicht auf resultierende Systemkräfte ausgelegt.
• Wartung/Prüfung vernachlässigt: schwergängige Rolle (Schmutz/Korrosion) erhöht Seil- und Bauteilbelastung.

Sicherheitsaspekte und Normen

Der Block verfügt über einen drehbaren Lasthaken nach DIN 15401 mit Hakensicherung; vor jedem Einsatz sind Haken, Sicherung, Gehäuse, Bolzen und Rolle/Lager auf Risse, Verformung, Korrosion und freien Lauf zu prüfen. Die zulässige Last darf nicht überschritten werden; bei Flaschenzug-/Einscher-Anwendungen sind die zulässigen Systembelastungen aus den entsprechenden Tabellen (mit vierfacher Sicherheit) abzuleiten. Verwenden Sie nur geeignete Anschlagmittel und stellen Sie eine gerade Seilführung ohne Kantenkontakt sicher.

Passende Artikel und Zubehör

Für den Einsatz des Drahtseilkloben Nr. 31 werden in der Praxis ein passendes Drahtseil, geeignete Anschlagmittel (z. B. Schäkel, Rundschlinge, Kettengehänge) sowie ein ausreichend tragfähiger Anschlagpunkt benötigt. Als passende Komponente innerhalb der CAH-Baureihen ist die Drahtseilrolle Nr. 37 relevant (Ersatz/Service oder Systemanpassung), da sie als Rollenbasis in dieser Blockfamilie verwendet wird.

• Drahtseile passend zu Seil-Ø max. und Einsatzfall (Biegewechsel, Umgebung).
• Anschlagmittel passend zur Systemkraft (inkl. Umlenk-/Einscherkräfte).
• CAH Drahtseilrolle Nr. 37 als passende Rollenbaureihe für Wartung und Ersatz.
