Demag Kettenzug DC

Die DEMAG Kettenzüge DC sind elektrisch betriebene Elektrokettenzüge für das industrielle Heben und Positionieren von Lasten mit Traglasten bis 5000.0 kg. Die modulare DC-Baureihe (z.B. DC-Com, DC-Pro, DC-II) deckt Anwendungen von einfachen Transportaufgaben bis zu hochdynamischen Montageprozessen ab.

Serienmäßig integrierte Funktionen wie zwei Hubgeschwindigkeiten, 24 V Schützsteuerung, Betriebsendschalter und Betriebsstundenzähler erhöhen Produktivität, Bedienkomfort und Betriebssicherheit.

Die wartungsarme Getriebe-Bremseinheit mit Rutschkupplung ist für Dauereinsatz nach hohen FEM-Gruppen ausgelegt und ermöglicht eine weitgehend wartungsfreie Nutzung über bis zu 10 Jahre bei typischen Einsatzbedingungen.

Aufbau und Funktionsprinzip

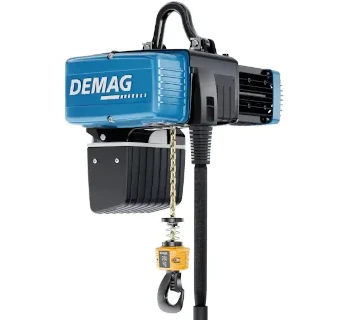

Die DC-Kettenzüge bestehen aus einem kompakten Getriebegehäuse mit Elektromotor, Rundstahlkette, Kettenrad und Lastgabhaken. Ein konischer Bremsmotor oder Zylindermotor mit angebauter Gleichstrombremse treibt über eine mehrstufige, schrägverzahnte Getriebestufe das Kettenrad an.

Die integrierte Rutschkupplung begrenzt die Last bei Überlastfällen und wird über eine Drehzahlüberwachung gegen Dauerrutschen geschützt. Sie ist vor der Bremse im Laststrang angeordnet, sodass die Last auch bei Auslösen der Kupplung sicher von der Bremse gehalten wird (kein unkontrolliertes Lastsenken).

Getriebe, Rutschkupplung und Bremse sind für eine wartungsfreie Betriebsdauer von bis zu 10 Jahren ausgelegt (modellabhängig) und erlauben eine hohe Einschaltdauer von typischerweise 60 % bei bis zu 360 Starts pro Stunde.

Steuerung, Bedienung und Sicherheit

Die 24 V Schützsteuerung mit DSC/DST-Bediengerät sorgt für eine ergonomische und ermüdungsarme Lastführung. Die Hubendschalter für obere und untere Hakenstellung sind serienmäßig integriert und schützen vor mechanischer Überfahrt.

Über die serienmäßigen zwei Hubgeschwindigkeiten (z.B. bis 10.0/2.5 m/min je nach Typ) lassen sich sowohl schnelle Transportvorgänge als auch präzise Feinpositionierungen realisieren. Ein Betriebsstundenzähler erfasst die Nutzung und unterstützt die wirtschaftliche Wartungsplanung.

Das Gehäuse der DC-Kettenzüge ist aus pulverbeschichtetem Aluminium mit Schutzart IP55 und Isolierstoffklasse F ausgeführt und ermöglicht einen sicheren Betrieb in einem weiten Temperaturbereich von etwa -20 °C bis +45 °C.

Typische Anwendungen

• Fertigung und Montage für das präzise Positionieren von Bauteilen
• Intralogistik und Lager – Handling von Behältern, Paletten und Baugruppen
• Wartung und Service an Maschinen, Anlagen und Windenergieanlagen
• Einsatz an Einträgerlaufkranen, Leichtkransystemen und Hängeförderern
• Tandembetrieb zum Transport sperriger oder langgestreckter Lasten (z.B. Träger, Karosserien) mit zwei synchronisierten DC-Kettenzügen

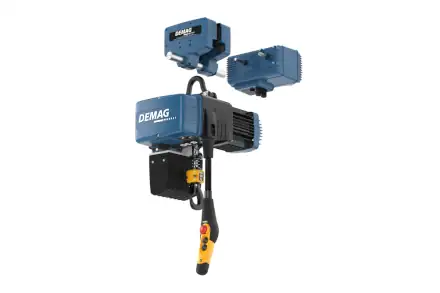

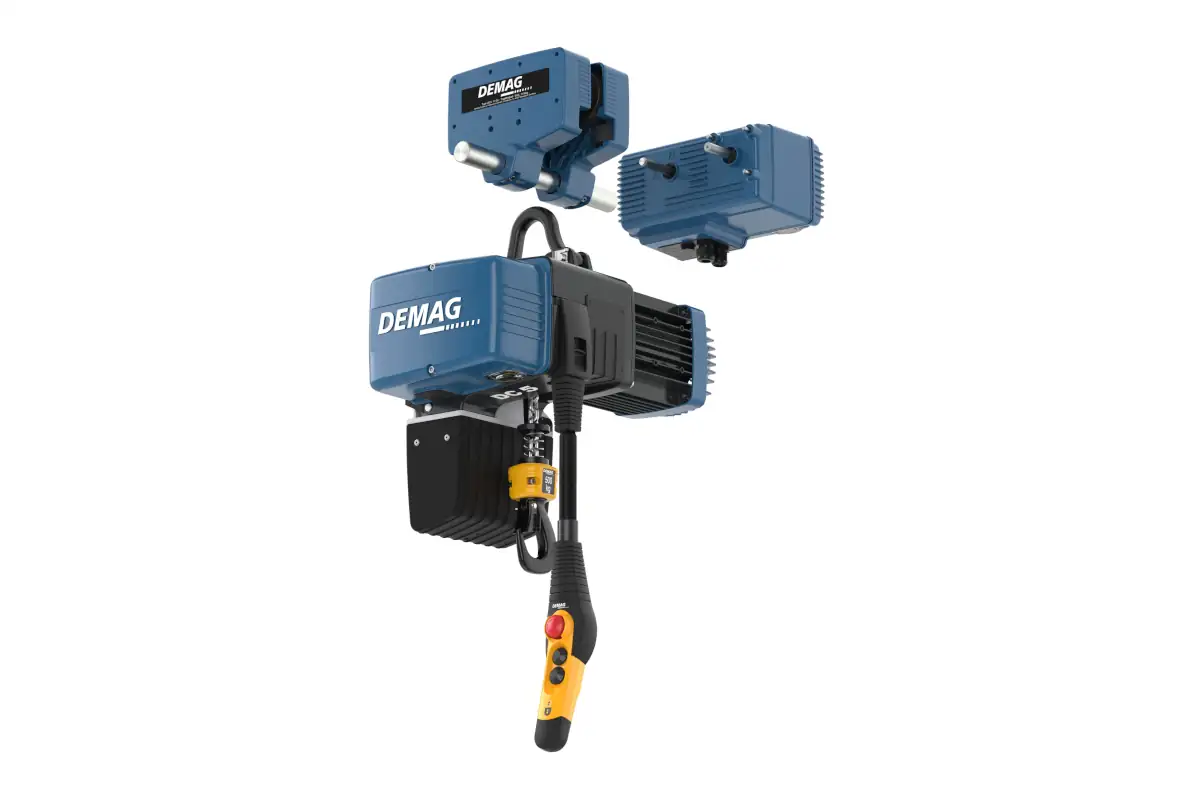

Die DC-Baureihe ist als stationärer Kettenzug, mit Handfahrwerk oder Elektrofahrwerk verfügbar und lässt sich in Kransysteme und Sonderkonstruktionen integrieren.

Merkmale und Vorteile

• Traglastbereich von ca. 125.0 kg bis 5000.0 kg je nach Ausführung
• Zwei Hubgeschwindigkeiten serienmäßig für schnelles und feinfühliges Heben
• Getriebe, Bremse und Rutschkupplung typischerweise bis zu 10 Jahre wartungsfrei
• Rutschkupplung mit automatischer Abschaltung und im Laststrang vor der Bremse angeordnet – kein Lastfall
• 24 V Schützsteuerung, Betriebsendschalter und Betriebsstundenzähler serienmäßig
• Robuste, verzinkte Rundstahlkette mit hoher Verschleißfestigkeit
• IP55-Gehäuse, Isolierstoffklasse F und hohe FEM-Klassifizierung (bis 4m) für Dauerbetrieb
• Plug & Lift-Konzept mit steckbaren Anschlüssen für schnelle Montage und Service
• Höhenverstellbares Bediengerät für ergonomisches Arbeiten

Technische Kenndaten der Baureihe DC (typische Werte)

Exakte Leistungs-, Maß- und Anschlussdaten sind den jeweiligen DEMAG-Datenblättern der einzelnen DC-Typen zu entnehmen.
