Yale Schwerlastfahrwerke LX

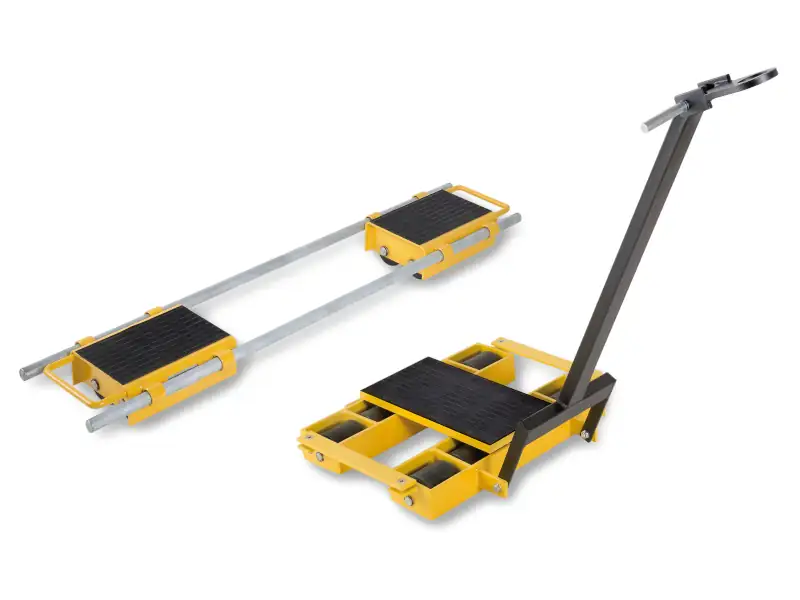

Die Yale Schwerlastfahrwerke LX sind Dreipunkt-Schwerlastfahrwerke für den sicheren Transport schwerer Lasten am Boden und bestehen aus einem lenkbaren Vorderteil mit Deichsel sowie einem verstellbaren Hinterteil mit Verbindungsstangen. Es sind Set-Ausführungen mit 6000 kg oder 12000 kg Traglast verfügbar, die mit abriebfesten Nylonrädern ausgestattet sind und jeweils ca. 45.0 kg (LX 6) bzw. ca. 80.0 kg (LX 12) wiegen.
- Dreipunkt-System für stabile Lastaufnahme
- Lenkbares Vorderteil mit Deichsel für kontrolliertes Rangieren
- Verstellbares Hinterteil mit zwei Verbindungsstangen
- Set-Traglasten: 6000 kg oder 12000 kg
- Abriebfeste Nylonräder
- Vorder- und Hinterteil nehmen jeweils 50 % der Gesamttragfähigkeit auf
Anzahl der Rollen
Artikel-Nr.:
Die Yale Schwerlastfahrwerke LX sind Dreipunkt-Schwerlastfahrwerke für den sicheren Transport schwerer Lasten am Boden und bestehen aus einem lenkbaren Vorderteil mit Deichsel sowie einem verstellbaren Hinterteil mit Verbindungsstangen. Es sind Set-Ausführungen mit 6000 kg oder 12000 kg Traglast verfügbar, die mit abriebfesten Nylonrädern ausgestattet sind und jeweils ca. 45.0 kg (LX 6) bzw. ca. 80.0 kg (LX 12) wiegen.
- Dreipunkt-System für stabile Lastaufnahme
- Lenkbares Vorderteil mit Deichsel für kontrolliertes Rangieren
- Verstellbares Hinterteil mit zwei Verbindungsstangen
- Set-Traglasten: 6000 kg oder 12000 kg
- Abriebfeste Nylonräder
- Vorder- und Hinterteil nehmen jeweils 50 % der Gesamttragfähigkeit auf
Informationen: Schwerlastfahrwerke LX
Die Yale Schwerlastfahrwerke LX sind Dreipunkt-Schwerlastfahrwerke für den sicheren und kostensparenden Transport schwerer Lasten am Boden. Das System besteht aus einem vorderen, lenkbaren und einem hinteren, verstellbaren Fahrwerksteil; die vorderen und hinteren Fahrwerkteile können jeweils 50 % der Gesamttragfähigkeit aufnehmen.
Die lenkbaren, vorderen Fahrwerkteile sind mit einer Deichsel ausgestattet, die hinteren Fahrwerkteile verfügen über zwei einstellbare Verbindungsstangen. Die Räder bestehen aus abriebfestem Nylon und die Fahrwerke sind komplett einsatzfähig.
Einsatzbereiche
Geeignet für den professionellen Transport von industriellen Lasten innerhalb von Betrieben, insbesondere dort, wo schwere Lasten am Boden verfahren und positioniert werden müssen.
- Instandhaltung und Montage in Industrie- und Werkstattbereichen
- Maschinenumzüge und innerbetriebliche Repositionierung von Aggregaten
- Anlagenbau und Produktion (Transport schwerer Komponenten auf dem Hallenboden)
| Ausführung | Traglast (Set) | Rollen vorne | Rollen hinten | Räder | Gewicht | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|

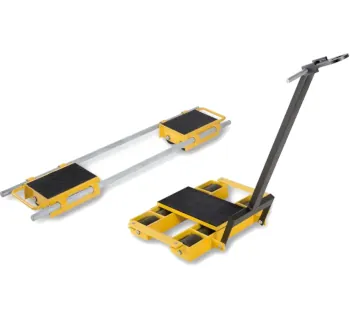

| LX 6 | 6000 kg | 4 | 8 | abriebfestes Nylon | ca. 45.0 kg | YALE-N13600004 | 4025092163781 |
| LX 12 | 12000 kg | 8 | 8 | abriebfestes Nylon | ca. 80.0 kg | YALE-N13600005 | 4025092163798 |
Technische Beschreibung
Aufbau und Arbeitsbereich
Die Dreipunkt-Auflage setzt sich aus einem lenkbaren Vorderteil und einem verstellbaren Hinterteil zusammen. Das hintere Fahrwerk ist in der Breite variabel einstellbar und kann über die Verbindungsstangen an unterschiedliche Lastsituationen angepasst werden.
Gewicht (modellabhängig): LX 6 ca. 45.0 kg, LX 12 ca. 80.0 kg.
Sicherheitsaspekte und Normen
Sicherer Einsatz
- Die Tragfähigkeit darf nicht überschritten werden (Überlast vermeiden).
- Nur auf glatten und ebenen Industrieböden einsetzen; Schrägen und raue/uneinheitliche Flächen vermeiden.
- Last so aufsetzen, dass sie stabil und gleichmäßig auf die Dreipunktauflage verteilt ist (Vorder- und Hinterteile je 50 % der Gesamttragfähigkeit).
- Hände und Füße aus dem Bereich unter bzw. nahe der Last fernhalten; Gefahrenbereich absperren.
- Zum Aufsetzen/Absetzen der Last auf die Fahrwerke geeignete Hebemittel (z. B. geeigneter Wagenheber) verwenden.
Passende Artikel/Zubehör
Je nach Last, Auflagepunkten und Transportaufgabe können ergänzende Yale Steerman-Fahrwerkskomponenten sinnvoll sein, z. B. für mittelschwere Lasten oder als alternative Fahrwerks-/Rollerlösung.
- Steerman® Fahrwerke LF (feststehende Räder) für universell kombinierbare Fahrwerkskomponenten
- Steerman® Fahrwerke LFL (bewegliche Räder) für flexible Fahrwerks-/Roller-Anwendungen
Kurzüberblick zum Typ LX.
