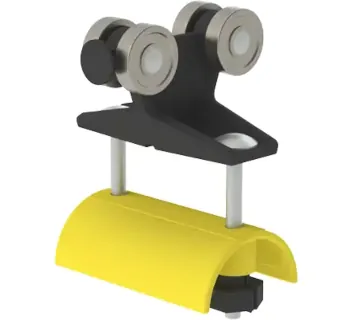

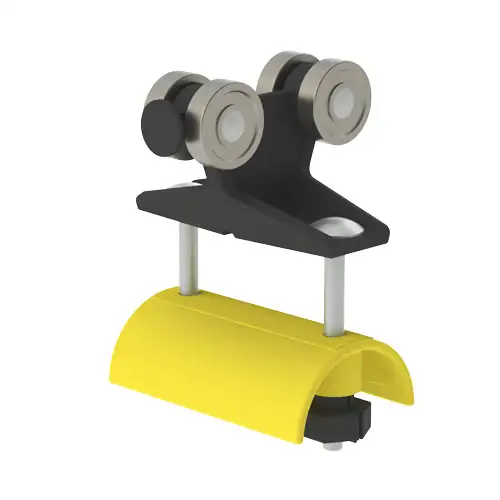

Wampfler Leitungswagen aus Kunststoff

Die Leitungswagen aus Kunststoff von Conductix-Wampfler sind eine kosteneffiziente Lösung zur Energie- und Datenzuführung über ein C-Schienen-Leitungswagensystem und sind für das Programm 0230 ausgelegt. Sie führen Leitungen in einer Wagenkette entlang der Fahrstrecke, sodass Leitungen geordnet nachlaufen und sich Bewegungen des Verbrauchers kontrolliert abbilden lassen.

Durch Kunststoff-Laufrollen läuft der Wagen leise und gedämpft, was insbesondere bei Standardanwendungen mit moderaten Anforderungen vorteilhaft ist. Im Vergleich zu Metallrollen ist bei häufiger Nutzung ein höherer Verschleiß zu berücksichtigen, weshalb eine passende Ausführung der Laufrollen und regelmäßige Sichtprüfungen praxisrelevant sind.

Einsatzbereiche

• Krananlagen und Hebezeuge: Leitungsnachführung in C-Schienen bei linear verfahrenden Komponenten.
• Fördertechnik und Materialfluss: Mitführung von Leitungen entlang definierter Fahrwege in Industrieanlagen.
• Maschinen- und Anlagenbau: Standard-Schleppleitungslösungen mit Fokus auf leisem Lauf und einfacher Systemintegration.

Varianten und Unterschiede

Die Varianten unterscheiden sich in der Laufrollen-Ausführung bzw. Lagerung. Je nach Einsatzprofil stehen Lösungen mit Kunststoff-Gleitlager, Bronze-Gleitlager oder Kugellager zur Verfügung.

Technische Merkmale

Montagehinweise

• Systemzuordnung: Leitungswagen passend zum Programm 0230 auswählen und im C-Schienen-System mit den zugehörigen Systemkomponenten kombinieren.
• Freigängigkeit: Nach Montage einen Probelauf durchführen und sicherstellen, dass Wagen und Leitung ohne Verkanten laufen.

Sicherheitsaspekte

• Verschleiß berücksichtigen: Bei häufiger Nutzung kann der Verschleiß gegenüber Metallrollen höher sein; Laufrollen und Auflagen regelmäßig prüfen.
• Temperaturbereich einhalten: Einsatz innerhalb -30°C bis +60°C.
• Systemkomponenten abgestimmt einsetzen: C-Schiene, Schienenverbinder, Endanschläge und Fixpunkte so wählen, dass die Wagenkette sicher geführt wird.

Passende Artikel/Zubehör

• Mitnehmerwagen aus Kunststoff (Programm 0230) zur Mitnahme der Wagenkette
• Endklemme leichte Baureihe als Fixpunkt der Schleppleitung im C-Schienen-System
• C-Schiene (Programm 0230) als Grundprofil des Leitungswagensystems
• Schienenverbinder für C-Schiene zur stabilen Verbindung von Schienenabschnitten
• Endanschlag zur Begrenzung der C-Schiene und Sicherung der Wagenkette
• Mitnehmerarm zur Kopplung der Wagenkette an den bewegten Verbraucher
