Betonrohrklemme

Terrier Betonrohrklemme

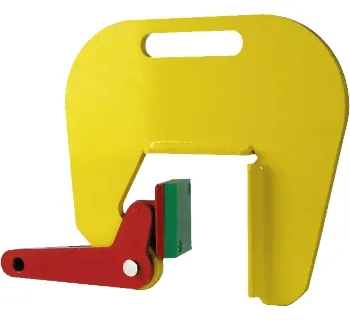

Die Terrier Betonrohrklemme TBC / TBC-A ist eine leichtgewichtige Hebeklemme zum vertikalen Heben und Transportieren von Betonrohren und Betonbrunnen mit austauschbarem Kunststoffbelag für schonendes Greifen. Je nach Variante liegt der Greifbereich bei 60 bis 120 mm (TBC) bzw. 50 bis 220 mm (TBC-A, einstellbar in 25 mm-Schritten) bei WLL 1000 kg und einem Gewicht von ca. 10 bis 15 kg pro Klemme.

Vertikal heben und transportieren von Betonrohren und Schachtteilen
Varianten: TBC (Greifbereich 60 bis 120 mm) und TBC-A (Greifbereich 50 bis 220 mm)
WLL 1000 kg für praxisgerechte Baustellen-Lasten
Leicht: ca. 10 bis 15 kg pro Klemme
Kunststoffbelag für schonendes und rutscharmes Greifen (austauschbar)
Sicherer Einsatz nur paarweise oder mit drei Klemmen

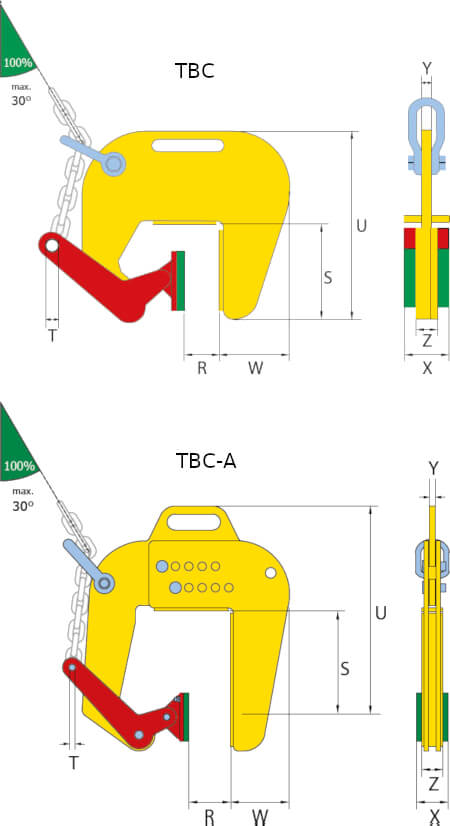

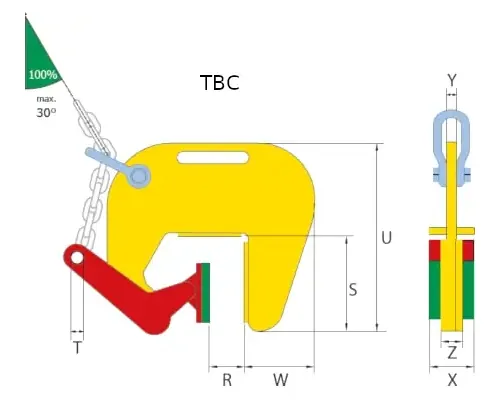

Zu den Abmessungen

2 Artikel → Betonrohrklemme

Betonrohrklemme

Tragfähigkeit
max. Greifweite
min. Greifweite
Kategorie
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

UVP ~~133,88~~ €

Lieferzeit: ca. 1 Woche

1 - 2

UVP ~~368,42~~ €

Lieferzeit: ca. 1 Woche

2 - 2

UVP ~~133,88~~ €

Lieferzeit: ca. 1 Woche

1 - 2

UVP ~~368,42~~ €

Lieferzeit: ca. 1 Woche

2 - 2

Betonrohrklemme 1 TBC

Tragfähigkeit 1000 kg

max. Greifweite 120 mm

min. Greifweite 60 mm

Kategorie Betonrohrklemmen

TER-870101

Mehr Details

127,19 € exkl. 19% MwSt.

UVP ~~133,88~~ €

Lieferzeit: ca. 1 Woche

Betonrohrklemme 1 TBC-A

Tragfähigkeit 1000 kg

max. Greifweite 220 mm

min. Greifweite 50 mm

Kategorie Betonrohrklemmen

TER-870105

Mehr Details

350,00 € exkl. 19% MwSt.

UVP ~~368,42~~ €

Lieferzeit: ca. 1 Woche

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Vertikal heben und transportieren von Betonrohren und Schachtteilen
Varianten: TBC (Greifbereich 60 bis 120 mm) und TBC-A (Greifbereich 50 bis 220 mm)
WLL 1000 kg für praxisgerechte Baustellen-Lasten
Leicht: ca. 10 bis 15 kg pro Klemme
Kunststoffbelag für schonendes und rutscharmes Greifen (austauschbar)
Sicherer Einsatz nur paarweise oder mit drei Klemmen

Informationen: Betonrohrklemme

Die Terrier Betonrohrklemme (Ausführungen TBC und TBC-A) ist eine leichtgewichtige Hebeklemme für das vertikale Heben und Transportieren von Betonrohren und Betonbrunnen. Die Klemm-/Wellen- und Backenbereiche sind mit einem druckunempfindlichen Kunststoffbelag ausgeführt, um das Hebegut sicher zu greifen und gleichzeitig schonend zu handhaben.

Wichtig für die Anwendung: Terrier TBC / TBC-A müssen immer paarweise (oder mit drei Klemmen) eingesetzt werden, um eine stabile und sichere Lastaufnahme am Rohr/Schacht zu gewährleisten.

Einsatzbereiche

Tiefbau und Infrastruktur: Setzen und Versetzen von Betonrohren und Schachtteilen
Baustellenlogistik: sicheres Umsetzen vom Lagerplatz in den Graben bzw. zur Montageposition
Kommunal-/Entwässerungsbau: Handling von Betonbrunnen und Schachtkomponenten
Fertigung/Depot: innerbetrieblicher Transport und Bereitstellung zur Montage

Varianten und Unterschiede

Die Serie besteht aus zwei Hauptvarianten: TBC mit Standard-Greifbereich sowie TBC-A mit extra großer Greifweite, die in 25 mm-Schritten eingestellt werden kann. Beide Ausführungen sind für eine WLL 1000 kg ausgelegt (Herstellerangabe) und werden zur sicheren Lastaufnahme paarweise oder zu dritt eingesetzt.

Ausführung	WLL (kg)	Greifbereich (mm)	Gewicht ca. (kg/Stk.)	Artikel-Nr. (TOMANRO)	EAN
1 TBC	1000	60 bis 120	10	TER-870101	nicht ausgewiesen
1 TBC-A	1000	50 bis 220 (einstellbar in 25 mm-Schritten)	15	TER-870105	nicht ausgewiesen

Gefährdungsanalyse

Als Lastaufnahmemittel wirken Betonrohrklemmen direkt an der Last. Hauptrisiken sind Abgleiten durch falsche Greifweite/Position, Schrägzug, unkontrollierte Bewegung beim Absetzen sowie Quetschstellen beim Ansetzen der Klemmen.

Gefährdung	Typische Ursache	Wirksame Maßnahme
Last rutscht / fällt	Greifbereich unpassend, Klemme falsch positioniert, Belag beschädigt/verschlissen	Greifbereich prüfen, Klemmen symmetrisch setzen, Kunststoffbelag kontrollieren und bei Bedarf ersetzen
Schrägzug / Seitenlast	Anschlag nicht senkrecht, seitliches Ziehen am Kran	Nur senkrecht heben, Seitenkräfte vermeiden, Last ruhig führen (kein Rucken/Pendeln)
Quetsch-/Scherstellen	Hände im Klemm-/Ansetzbereich	Hände aus dem Greifbereich, klare Kommunikation, PSA (Handschutz)
Unkontrolliertes Absetzen	Last wird abgesetzt, bevor sie sicher steht oder geführt ist	Kontrolliert absetzen, Last erst vollständig abstellen und sichern, dann Klemmen entlasten/abnehmen

Sicherheit und Normen

Für nicht fest am Kran montierte Lastaufnahmemittel wie Hebeklemmen ist EN 13155 die zentrale Sicherheitsnorm (u. a. Anforderungen an Konstruktion, Betrieb und Risikominderung). In der Praxis sind zusätzlich eine konsequente Sichtprüfung vor jedem Einsatz sowie wiederkehrende Prüfungen durch befähigte Personen nach betrieblicher Vorgabe entscheidend.

Immer paarweise (oder mit drei Klemmen) einsetzen – keine Einzelklemme verwenden.
Greifbereich passend wählen und Klemmen symmetrisch am Rohr/Schacht ansetzen.
Keine Seitenlasten: senkrecht heben, Pendeln und Stoßbelastung vermeiden.
Belag prüfen: Kunststoffauflagen sind austauschbar und müssen bei Verschleiß ersetzt werden.
Nie unter schwebender Last arbeiten; Gefahrenbereich absperren und Last geführt bewegen.

Passende Artikel und Zubehör

Für den sicheren Einsatz der Terrier Betonrohrklemmen werden geeignete Anschlagmittel und Verbindungselemente benötigt (z. B. Kettengehänge/Rundschlingen nach Vorgabe, passende Schäkel). Für Wartung und lange Lebensdauer sind Terrier Ersatz-/Belagsätze sinnvoll, da die Kunststoffauflagen als Verschleißteil ausgelegt und leicht wechselbar sind.

Anschlagmittel (z. B. Kettengehänge) passend zur WLL und Anschlagart
Schäkel / Verbindungselemente passend zu Hebeöse und Kranhaken
Terrier Ersatzteile (Kunststoffbeläge) für schnelle Instandsetzung
Alternative Rohrgreifer von Terrier (z. B. für horizontales Rohrhandling, je nach Anwendung)
