Terrier Holland-Profil-(HP)-Klemme

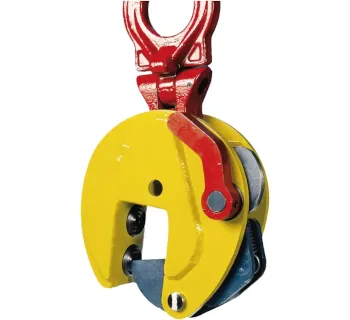

Die Holland-Profil-(HP)-Klemme von Terrier (Typ TSHPU) ist eine leichtgewichtige Hebeklemme für das vertikale Heben, Handhaben und Transportieren von Holland-Profilen (HP) bzw. Wulstprofilen aus allen Positionen, wie sie häufig im Schiffbau eingesetzt werden. Die Klemme greift am Profil über eine druckschlüssige Klemmung und unterstützt durch die frei bewegliche Anschlagöse auch das Anheben aus unterschiedlichen Winkeln.

Einsatzbereiche

• Schiffbau und Stahlbau: Heben und Positionieren von Holland-Profil-(HP)-Schiffsbaustrukturen
• Fertigung und Montage: Handling von Profilen beim Heften, Ausrichten und Umsetzen
• Lager und Logistik: sicheres Aufnehmen und Transportieren von HP-Profilen bei wechselnden Lastlagen

Für das sichere Greifen gilt: Die Materialoberfläche des Hebeguts darf einen Härtegrad von max. HRC 37 / 345 Hb nicht überschreiten, und die Mindestlast beträgt typischerweise 10% der jeweiligen Tragfähigkeit (WLL).

Unterschiede der Varianten

Die TSHPU wird in Varianten angeboten, die sich hauptsächlich durch Tragfähigkeit und Greifbereich unterscheiden. Für längere Profile empfiehlt sich der Einsatz von 2 Hebeklemmen an einer Traverse, um die Last gleichmäßig zu verteilen und Durchbiegung bzw. Kippmomente zu reduzieren.

Bedienerfreundlichkeit

• Scharnierende Anschlagöse für flexible Anschlagwinkel und universelles Handling
• Arretierung in offener und geschlossener Position: schnelleres Ansetzen am Profil
• 2 Zahnkreise für hohe Klemmkraft und stabilen Sitz am HP-Profil
• Sicherheitsmechanismus zur Reduktion von Verrutschen beim Anheben und beim Absenken
• Robust verschweißtes Schwerlastgehäuse, gleichzeitig leichtgewichtig für die tägliche Handhabung

Hinweis zu Winkelhub: Beim Heben in Winkeln von über 45° kann die zulässige Tragfähigkeit reduziert sein. In der Praxis sollte die Last möglichst senkrecht angeschlagen und ruckfrei bewegt werden.

Häufige Fehler

• Unterschreiten der Mindestlast (typisch 10% der WLL) → Risiko von Schlupf
• Greifen an verschmutzten, geölten, stark lackierten oder korrodierten Auflageflächen → reduzierte Klemmwirkung
• Falscher Greifbereich (Materialdicke außerhalb des Bereichs) → unsicherer Sitz
• Heben langer Profile mit nur einer Klemme statt mit Traverse und 2 Klemmen → Kippen / Durchbiegung
• Seitliches Ziehen bzw. großer Winkelhub ohne Berücksichtigung der Tragfähigkeitsreduktion
• Verwendung an Materialoberflächen mit zu hoher Härte (über HRC 37 / 345 Hb) → unzureichende Verzahnung

Sicherheitsaspekte und Normen

Als Lastaufnahmemittel ist die Klemme für den professionellen Hebebetrieb vorgesehen; entscheidend sind eine korrekte Auswahl nach WLL, der passende Greifbereich sowie ein sachgerechter Anschlag. Arbeiten Sie nie unter schwebender Last und vermeiden Sie ruckartige Bewegungen.

• Auslegung und Fertigung gemäß einschlägigen Anforderungen wie (EN/)NEN 13155 und Maschinenrichtlinie 2006/42/EG
• Regelmäßige Prüfung: mindestens 1× jährlich durch eine befähigte Stelle; zusätzlich Sichtprüfung vor jedem Einsatz
• Temperaturbereich im Standardbetrieb typischerweise -40 °C bis 100 °C (abweichende Bedingungen nur nach Freigabe)
• Nur für Einzellasten und definierte Anschlagpunkte verwenden; keine dauerhafte Verbindung herstellen

Passende Artikel und Zubehör

Für ein sicheres und materialscho­nendes Handling von HP-Profilen werden häufig zusätzlich eine passende Traverse (zur Lastverteilung bei langen Profilen), geeignete Anschlagmittel (z. B. Kettengehänge) sowie je nach Anwendung weitere Terrier-Klemmen bzw. temporäre Anschlagpunkte eingesetzt.

• Traverse für lange Profile (2 Klemmen verwenden, gleichmäßige Lastverteilung)
• Kettengehänge / Schäkel passend zur WLL, für normgerechtes Anschlagen
• Terrier Mehrzweck-Schraubklemme TBS als temporärer Anschlagpunkt an HP-Profilen (anwendungsabhängig)
