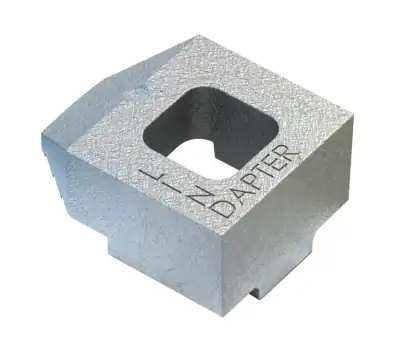

Lindapter Trägerklemme Typ B
Die Lindapter Trägerklemme Typ B eignet sich perfekt zum Klemmen, Montieren oder Kreuzen von Stahlträgern oder Profilen. Die Trägerklemme ist bauaufsichtlich zugelassene und zum Auffangen dynamischer Belastungen einsetzbar. Beispielsweise lassen sich mit ihr Tragwerke und Kranbahn auf einfachste Weise dauerhaft montieren. Eine Kante unterhalb der Nase wird als Anschlag genutzt und bietet eine hohe Verdrehsicherung am Trägerflansch. Sie erleichtert die Montage und optimiert die Ausrichtung der Klemme. Alternativ zur Schraube sind Gewindestangen, Rundbügel usw. möglich. Der Lindapter Typ B lässt sich an Flanschneigungen bis zu 8º einsetzen. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Die Trägerklemme Typ B bietet dem Schraubenkopf bzw. der Mutter eine glatte Auflage, ideal um das Verbindungselement rundum greifen und führen zu können. Als Gegenstück bietet sich die Trägerklemme Typ A an, die den Schraubenkopf bzw. die Sechskantmutter mit ihre Aussparung umschließt und kontert.
- IFC-Dateien sind auf Anfrage verfügbar.
- Material: Temperguss
- Oberflächen: Galv. verzinkt (Alternativ auch in feuerverzinkt erhältlich.)
Nockenhöhe
Werkstoff
Artikel-Nr.:
Nockenhöhe
Werkstoff
Artikel-Nr.:
Die Lindapter Trägerklemme Typ B eignet sich perfekt zum Klemmen, Montieren oder Kreuzen von Stahlträgern oder Profilen. Die Trägerklemme ist bauaufsichtlich zugelassene und zum Auffangen dynamischer Belastungen einsetzbar. Beispielsweise lassen sich mit ihr Tragwerke und Kranbahn auf einfachste Weise dauerhaft montieren. Eine Kante unterhalb der Nase wird als Anschlag genutzt und bietet eine hohe Verdrehsicherung am Trägerflansch. Sie erleichtert die Montage und optimiert die Ausrichtung der Klemme. Alternativ zur Schraube sind Gewindestangen, Rundbügel usw. möglich. Der Lindapter Typ B lässt sich an Flanschneigungen bis zu 8º einsetzen. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Die Trägerklemme Typ B bietet dem Schraubenkopf bzw. der Mutter eine glatte Auflage, ideal um das Verbindungselement rundum greifen und führen zu können. Als Gegenstück bietet sich die Trägerklemme Typ A an, die den Schraubenkopf bzw. die Sechskantmutter mit ihre Aussparung umschließt und kontert.
- IFC-Dateien sind auf Anfrage verfügbar.
- Material: Temperguss
- Oberflächen: Galv. verzinkt (Alternativ auch in feuerverzinkt erhältlich.)
Informationen: Trägerklemme Typ B

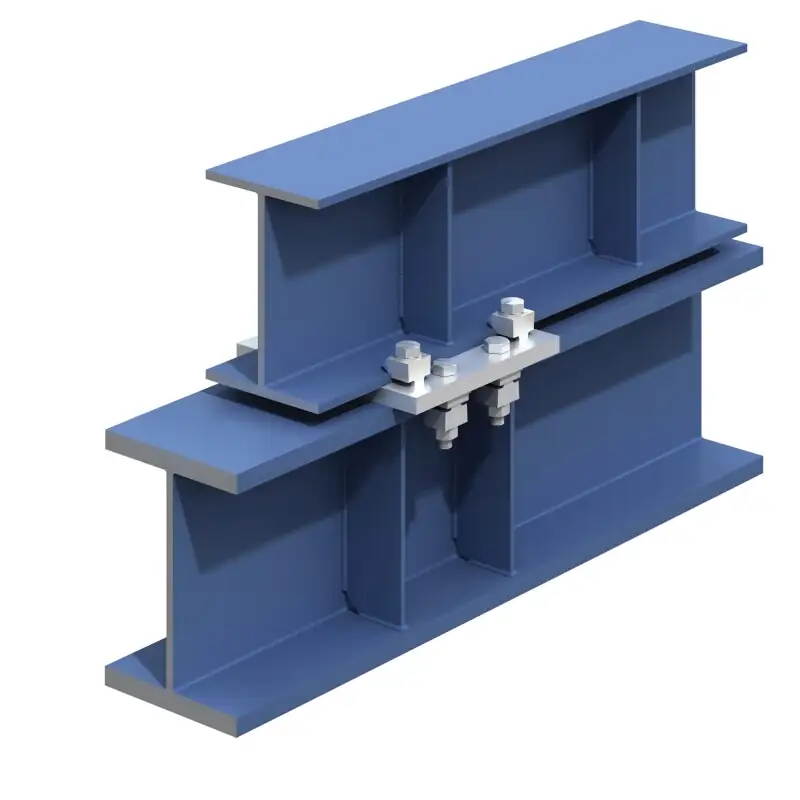

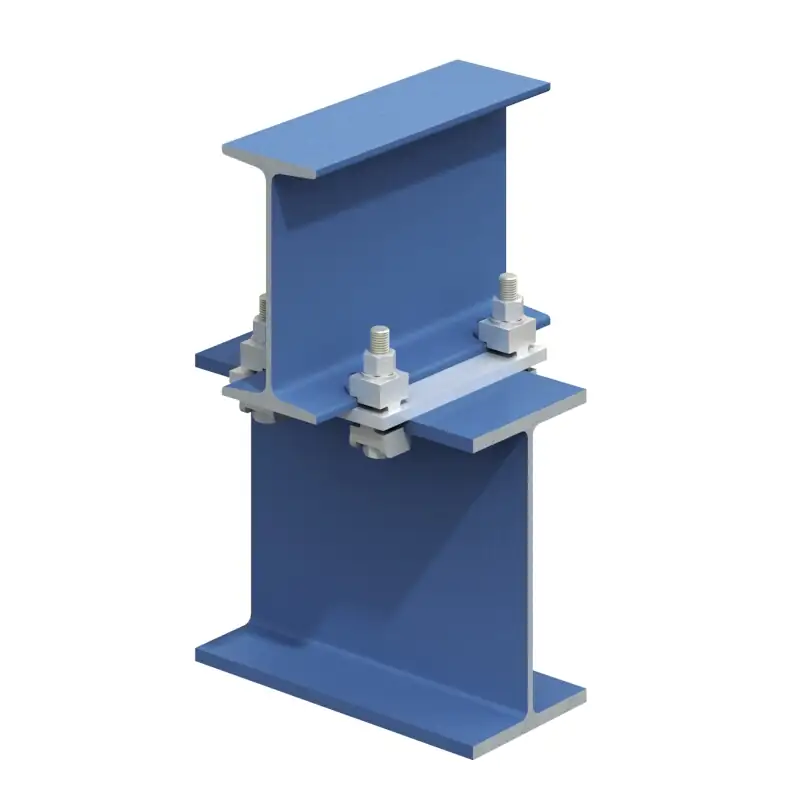

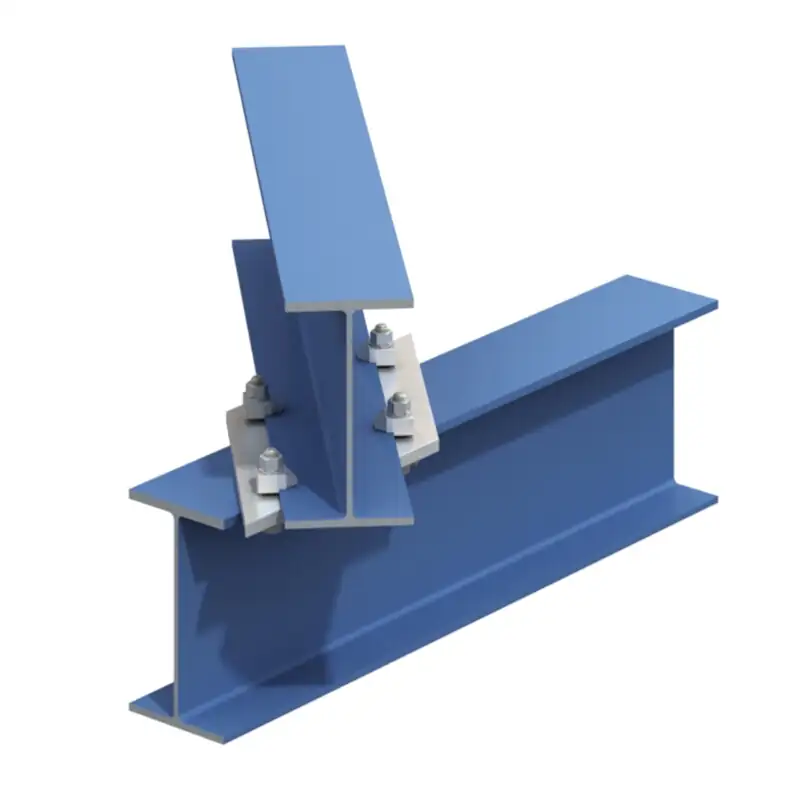

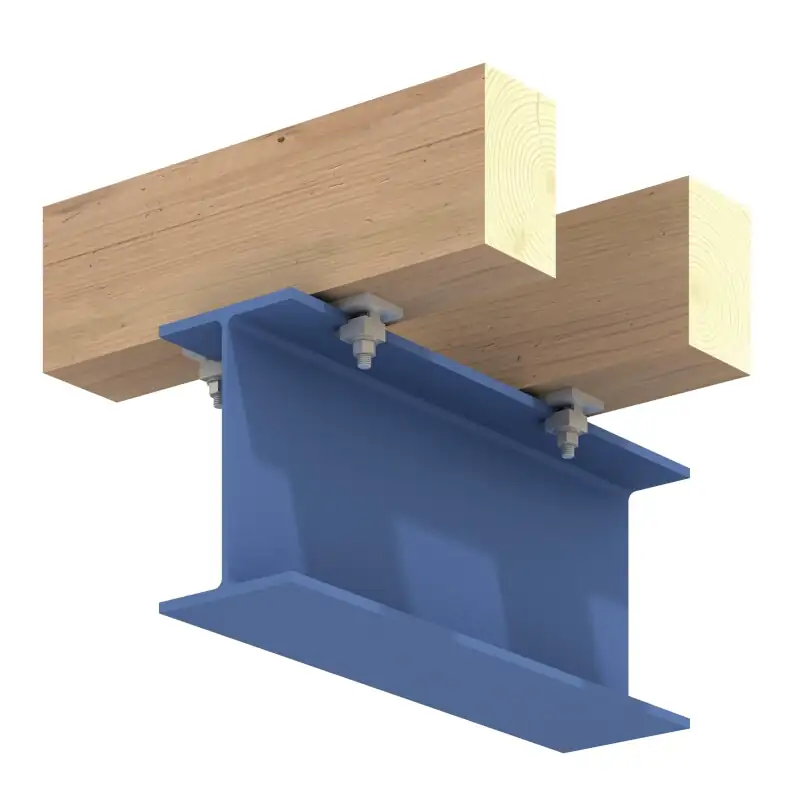

Kreuzverbindung mit Lindapter Typ A und Typ B
Der Lindapter Typ B ist das Pendant zum Typ A, verfügt aber über keine Senkung für den Schraubenkopf. Der Schraubenkopf oder die Mutter kommt plan auf dem Lindapter zum Aufliegen. Bei Verschraubungen einer Kreuzverbindung eignet sich der Lindapter Typ A als ideales Gegenstück. Der geeignete Lindapter wird je nach erforderlicher Zugbelastung ausgewählt, wobei die Nockengröße (kurz, mittel oder lang) sich aus den baulichen Gegebenheiten ergibt.

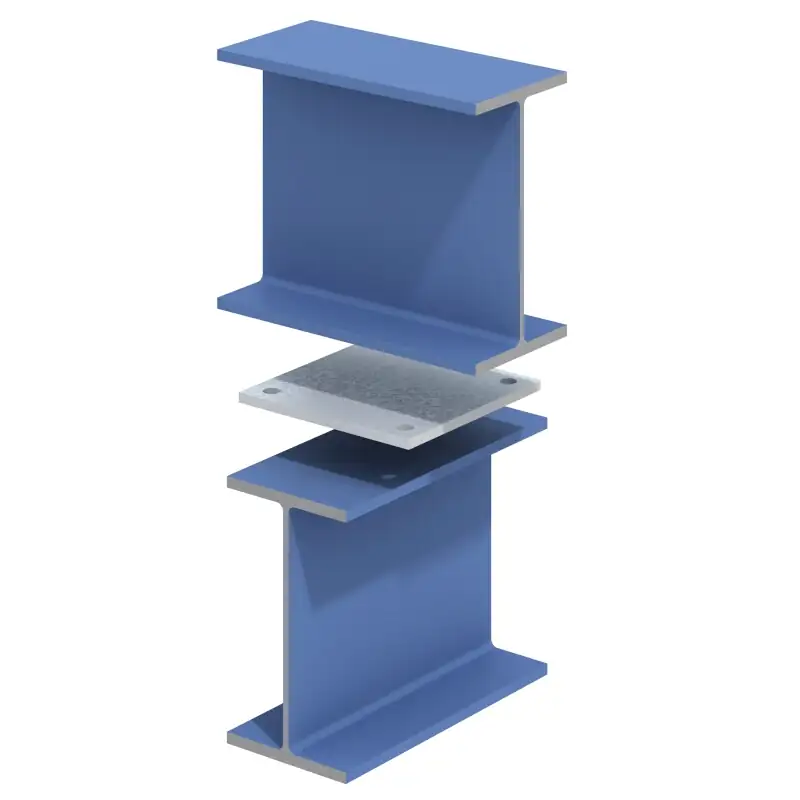

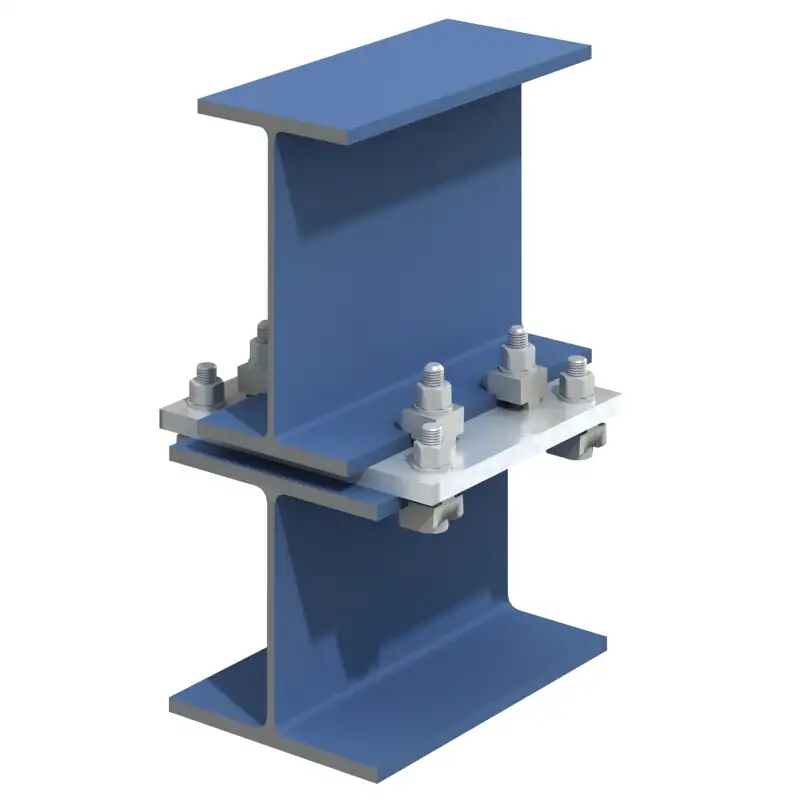

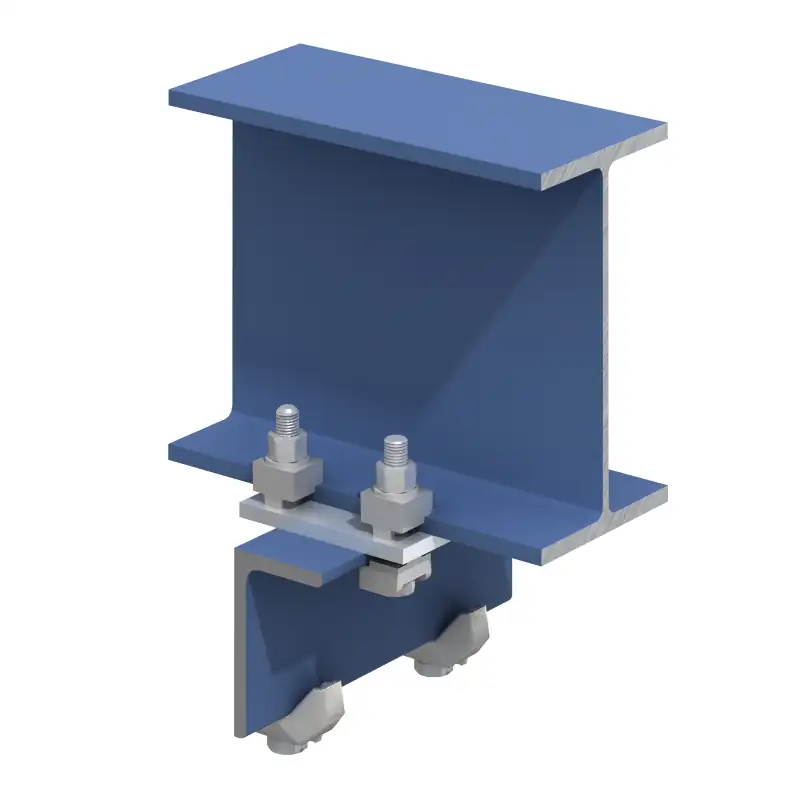

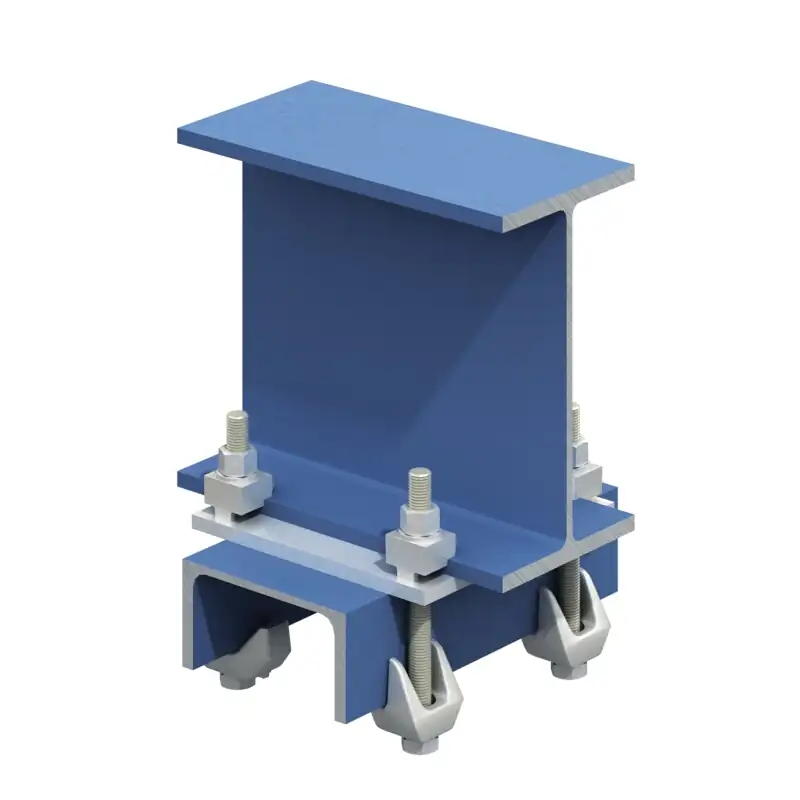

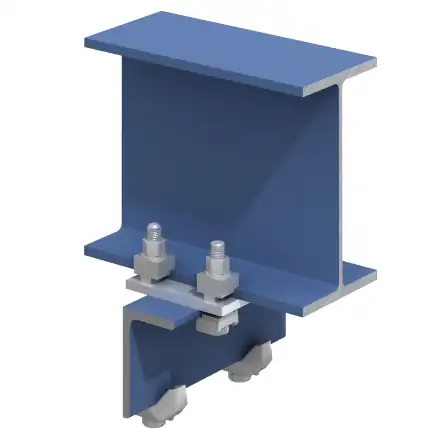

Aufbau einer Kreuzverbindung

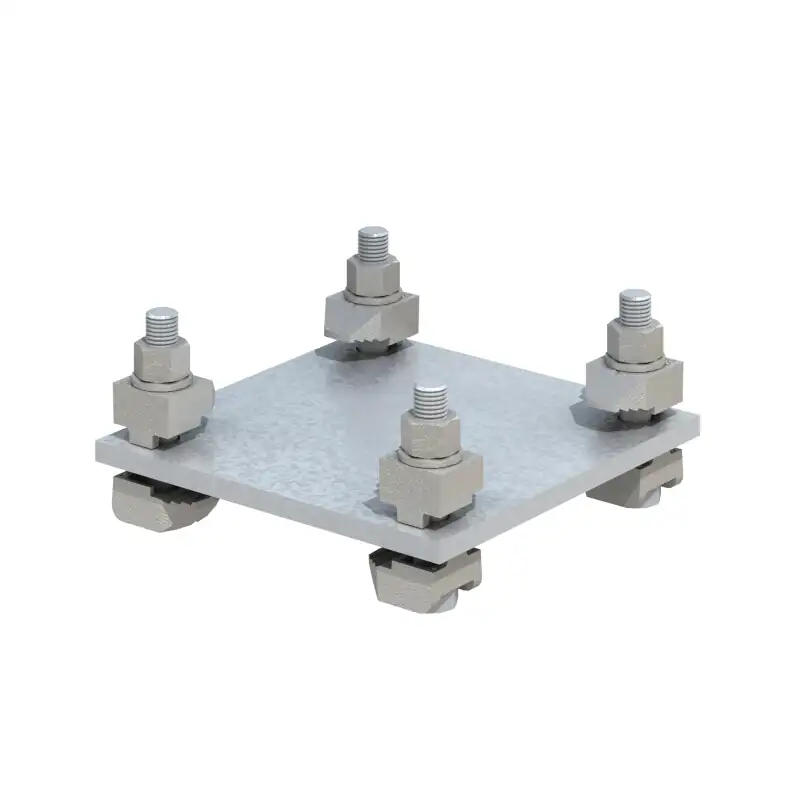

Für eine übliche Kreuzverbindung von Trägern ist eine Zwischenplatte erforderlich, die beispielsweise von einem Schlosser angefertigt werden kann. Lindapter stellt die Konstruktion dieser Zwischenplatte kostenlos zur Verfügung. Die Zwischenplatte ist meist mit vier Bohrlöchern versehen und sorgt für korrekte Lochabstände zwischen den Schrauben. Sie dient zudem zur Aufnahme der Klemmnocken, wobei die Nockenhöhe korrekt ist, wenn der Flansch nur mit der Klemmfläche K geklemmt wird und die Klemmennase frei steht.

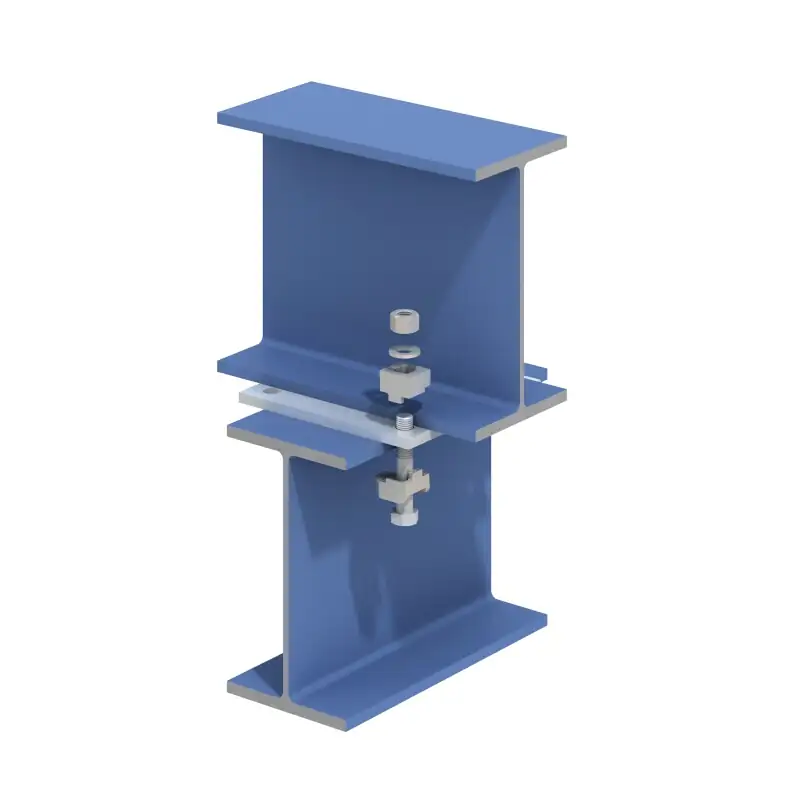

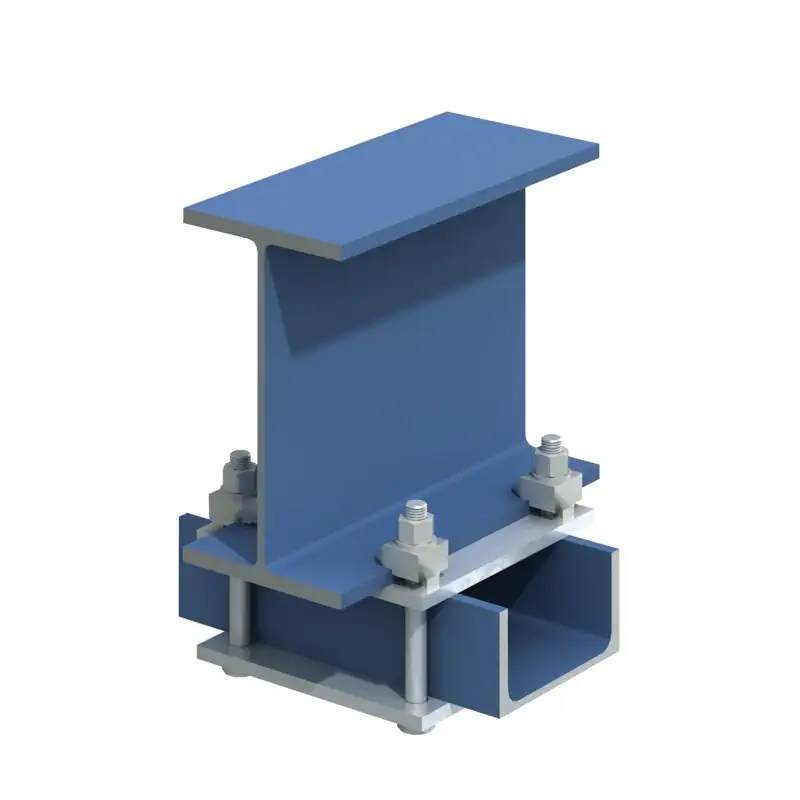

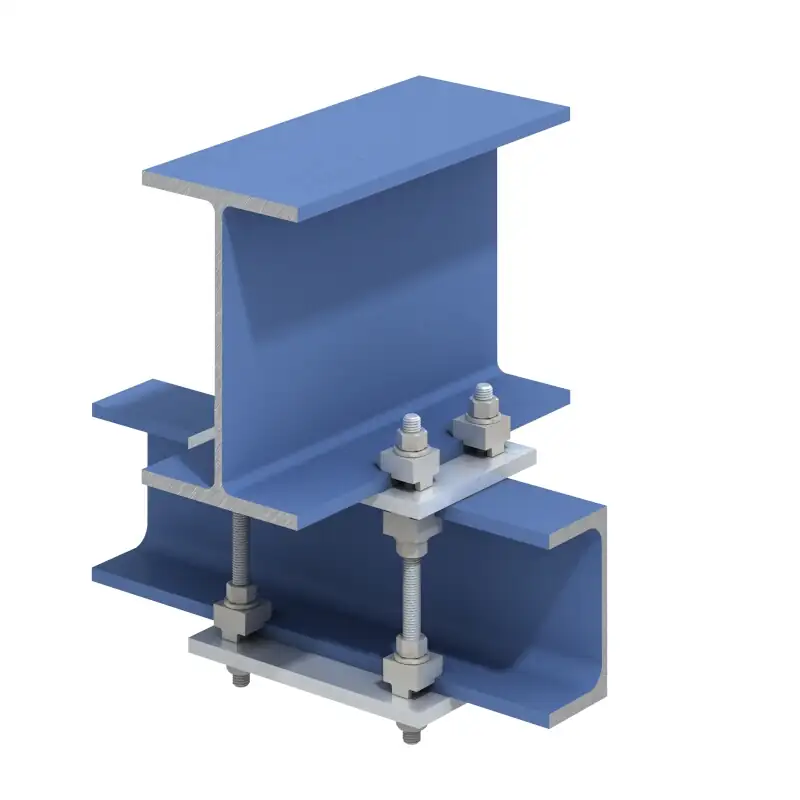

Montage der Zwischenplatte
Die Zwischenplatte wird an jeweils vier Punkten mit Lindapter-Trägerklemmen Typ A und auf der Gegenseite mit Typ B an den Stahlprofilen befestigt. Die Montage erfolgt schnell und einfach:
- Schrauben in den Typ A einsetzen und in das Bohrloch der Zwischenplatte stecken.
- Von der anderen Seite den Lindapter Typ B aufsetzen und mit der Mutter gegen schrauben.
- Die Vertiefung zur Aufnahme des Schraubenkopfes im Typ A kontert die Schraube, während die Mutter auf Typ B mit dem vorgegebenen Drehmoment angezogen wird.
Vorteile der Lindapter Typ B Klemme
- Bohr- und schweißfreie Verbindung: Schnell und einfach zu montieren.
- Stufenlos justierbar: Präzise Ausrichtung der Träger vor dem endgültigen Anziehen.
- Technische Zulassungen: CE-Kennzeichnung (ETA-13/0300), TÜV- und Lloyds Register.
- Korrosionsschutz: Erhältlich in galvanisch verzinkter und feuerverzinkter Ausführung, wobei die feuerverzinkte Variante wegen des besseren Korrosionsschutzes vorzuziehen ist.
Die Kombination aus Lindapter Typ A und Typ B Klemmen ermöglicht eine stabile, bohr- und schweißfreie Kreuzverbindung, die schnell und präzise montiert werden kann.
|
|
|
|
|
|
|
|
|
|
|
|

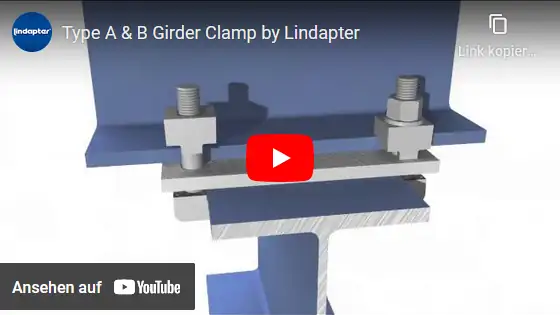

Lindapter Produktvideo
Veranschaulicht wird der kombinierte Einsatz der Trägerklemmen A und B.

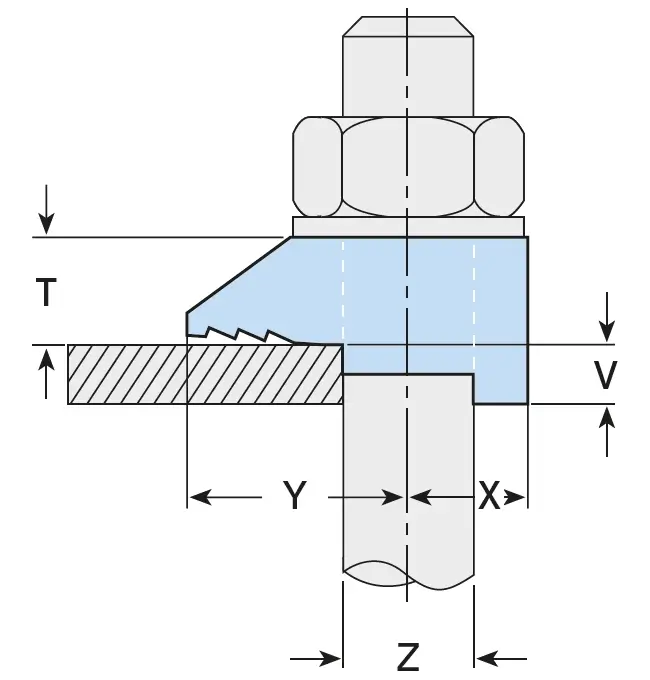

Abmessungen
| Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube Z (Festigkeitsklasse 8.8) | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Y | X | Nockenhöhe V | T | Breite | ||
| kurz | mittel | lang | |||||||||
| kN | kN | Nm | mm | mm | mm | mm | mm | mm | mm | ||
| B08 | M8 | 1,0 | - | 6 | 16 | 8 | - | 4 | - | 8 | 20 |
| B10 | M10 | 1,5 | - | 20 | 20 | 11 | 4 | 5 | 7 | 10 | 26 |
| B12 | M12 | 5,8 | 0,9 | 69 | 26 | 13 | 4,5 | 6 | 9,5 | 12 | 29 |
| B16 | M16 | 8,5 | 1,7 | 147 | 30 | 16 | 5,5 | 8 | 11 | 16 | 36 |
| B20 | M20 | 14,7 | 3,0 | 285 | 36 | 19 | 7 | 10 | 12,5 | 19 | 46 |
| B24 | M24 | 19,7 | 4,5 | 491 | 48 | 25 | 9 | 12 | 16 | 25 | 55 |
*Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Abmessungen Trägerklemme Typ B:
| Trägerklemme Typ B | Schraube | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|
| 10 kurz | M10 | ||||||
| 12 kurz | M12 | ||||||
| 16 kurz | M16 | ||||||
| 20 kurz | M20 | ||||||
| 24 kurz | M24 | ||||||
| 08 mittel | M 8 | ||||||
| 10 mittel | M10 | ||||||
| 12 mittel | M12 | ||||||
| 16 mittel | M16 | ||||||
| 20 mittel | M20 | ||||||
| 24 mittel | M24 | ||||||
| 10 lang | M10 | ||||||
| 12 lang | M12 | ||||||
| 16 lang | M16 | ||||||
| 20 lang | M20 | ||||||
| 24 lang | M24 | ||||||
| 10 SHDG kurz | M10 | ||||||
| 12 SWHDG kurz | M12 | ||||||
| 16 SWHDG kurz | M16 | ||||||
| 20 SWHDG kurz | M20 | ||||||
| 24 SWHDG kurz | M24 | ||||||
| 10 MHDG mittel | M10 | ||||||
| 12 MWHDG mittel | M12 | ||||||
| 16 MWHDG mittel | M16 | ||||||
| 20 MWHDG mittel | M20 | ||||||
| 24 MWHDG mittel | M24 | ||||||
| 10 LHDG lang | M10 | ||||||
| 12 LWHDG lang | M12 | ||||||
| 16 LWHDG lang | M16 | ||||||
| 20 LWHDG lang | M20 | ||||||
| 24 LWHDG lang | M24 |
