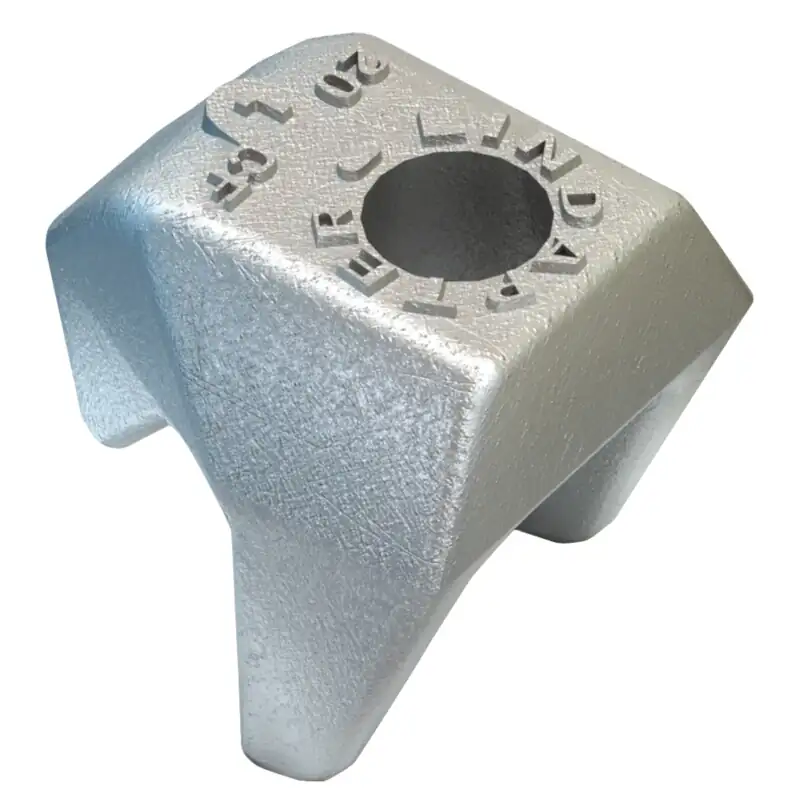

Klemme Typ CF 12
| Schraube | M12 |
| Werkstoff | Sphäroguss, feuerverzinkt |
| Anziehdrehmoment | 90 Nm |
| Gewicht ca. | 0.22 kg |
| Artikel-Nr.: | LIND-820450200120000 |
Qualitätsmerkmale
- Klemme für hohe Schubbelastungen
- Bevorzugt mit Typ AF und AAF kombinierbar
- Der Typ CF hakt sich um die Flanschkanten der Profile
- Montageerleichterung durch Schraubenkopfarretierung
- Für parallele und bis 8° geneigte Flansche
Zwischenverkauf vorbehalten!
| Bild | Typ | Schraube | Nockenhöhe | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) | |
| Klemme Typ CF 12 | M12 | Sphäroguss, feuerverzinkt | LIND-820450200120000 | 13,30 € UVP | ||
| Klemme Typ CF 16 | M16 | Sphäroguss, feuerverzinkt | LIND-820450200160000 | 26,87 € UVP | ||
| Klemme Typ CF 20 | M20 | Sphäroguss, feuerverzinkt | LIND-820450200200000 | 34,47 € UVP |
Beschreibung: Lindapter Klemme Typ CF 12
Technische Daten
| Artikel-Nr. | CF12 | ||
| Schraube 8.8 | Z | M12 | |
| Anziehmoment | 90 | Nm | |
| Klemmbereich | V | 6 - 13 | mm |
| Abmessung | Y | 32 | mm |
| Abmessung | X | 14 | mm |
| Abmessung | T | 21 - 29 | mm |
| Breite | 46 | mm | |
| Zulässige Belastung | |||
| Zug / 1 Schraube | 8.5 | kN | |
| Schub / 2 Schrauben - Träger gestrichen | 3.4 | kN | |
| Schub / 2 Schrauben - Träger verzinkt | 3.9 | kN | |
Die Lindapter Klemme CF eignet sich ideal um hohe Schubbelastungen sicher aufzufangen. Mit ihr lassen sich Elemente ohne gegenüberliegende Flächen, z. B. horizontale Träger an vertikalen Stützen leicht miteinander verbinden. Insbesondere bei L-Profilen empfiehlt sich die Klemme CF. Die Klemme ist für parallele und bis 8° geneigte Flansche zugelassen. Sie ist aus einem Sphäroguss hergestellt. Eine Feuerverzinkung schützt sie vor Korrosion.
Die Klemmfunktion der CF
Die Klemme Typ CF hakt sich mit ihrer Nase um die Flanschkanten der Profile. Durch die Länge der Nase bietet sie einen großen Klemmbereich, der auch für dicker Profile reicht. Die beiden Stütznocken auf der anderen Seite drücken sich bei der Montage gegen das Profil und sorgen für eine rechtwinklige Ausrichtung der Schraubenauflage. Als Gegenstück bieten sich die Lindapter Klemmen Typ AF oder AAF an. Mit diesen ist die Klemme CF gut kombinierbar, da auch sie große Schubkräfte leicht unter Kontrolle bringen können. Die hervorstehenden Buchstaben des Herstellernamens an der Oberfläche des Lindapters, dienen als Schraubenkopfarretierung und erleichtern die Montage. Neben dem hohen Drehmoment, sichern sie die Schraube vor ungewolltem Lösen und gewähren eine dauerhafte Verbindung.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
- Material: Sphäroguss
- Oberflächen: Feuerverzinkt
|
|
|
Abmessungen
Klemme Typ CF M12
