Yale Druckluftkettenzug CPA-Mini

Der CPA-Mini ist ein kompakter Druckluftkettenzug zum Heben, Senken und Positionieren von Lasten in industriellen Anwendungen und wird mit Betriebsdruck 5 - 7 bar betrieben. Der Antrieb ist als Lamellenmotor für Dauerbetrieb ausgelegt (unbegrenzte Schalthäufigkeit, 100 % Einschaltdauer), mit Endlagenschaltern (oben/unten), selbstregulierender Scheibenbremse und feinfühliger Steuerung inklusive Not-Halt.

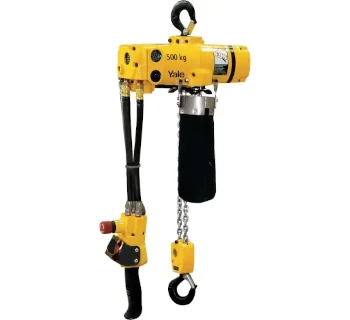

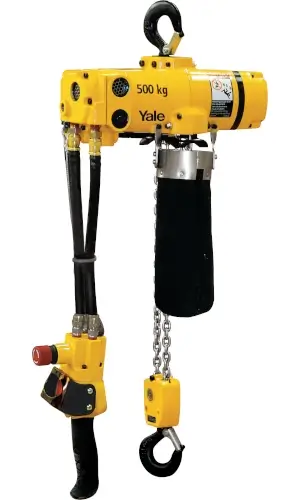

Bild: Beispielansicht des Yale CPA-Mini (Abbildung kann je nach Ausführung abweichen).

Einsatzbereiche

• Industrie: Wartung, Montage, Fertigung – wiederkehrende Hubvorgänge mit hoher Schalthäufigkeit
• Ex-Bereiche: ATEX-geeignete Anwendungen (z. B. Lack/chemische Industrie, Raffinerie, Werft, Offshore)
• Wechselnde Einsatzorte: geringes Eigengewicht erleichtert Transport und Umhängen

Hinweis zur Medienqualität: Für eine einwandfreie Funktion muss die Druckluft gefiltert und geölt bereitgestellt werden; der Betrieb mit Stickstoff ist ebenfalls möglich.

Varianten & Unterschiede

Die CPA-Mini-Reihe ist über Tragfähigkeit, Kettenstränge, Hubgeschwindigkeit und Luftverbrauch dimensioniert. Bei höheren Tragfähigkeiten steigt typischerweise die Kettenstärke und der Luftbedarf (z. B. 2.1 m³/min beim 980-kg-Modell). Optional sind u. a. Roll- und Haspelfahrwerke, Seilsteuerung (modellabhängig), Wartungseinheit (Druckregler/Manometer/Öler) und Kettenspeicher verfügbar.

Häufige Fehler (Praxis)

• Unzureichende Luftaufbereitung: ohne Filter/Öler steigt Verschleiß, Leistung sinkt, Störungen nehmen zu.
• Unterdimensionierte Druckluftversorgung: zu kleiner Schlauch/zu lange Leitung führt zu Druckabfall und reduzierter Hubgeschwindigkeit.
• Überlast / Schrägzug: Lasten nur senkrecht heben und Tragfähigkeit strikt einhalten (inkl. Anschlagmittel).
• Endlagen ignoriert: Endschalter sind vorhanden, dennoch Hakenweg/Lastweg so planen, dass keine Kollisionen entstehen.
• Falsche Ex-Eignung angenommen: ATEX-Zulassung gilt nur bei bestimmungsgemäßer Nutzung und korrekter Kennzeichnung/Zone.

Sicherheitsaspekte & Normen

Der CPA-Mini ist als ATEX-Variante für definierte Ex-Bereiche zugelassen; auf den TOMANRO-Produktseiten wird die Kennzeichnung u. a. mit II 3 G Ex h IIA T4 Gc sowie II 3 D Ex h IIIA T135°C Dc angegeben. Die sichere Nutzung erfordert geeignete Anschlagmittel, ein korrektes Anschlagen der Last sowie regelmäßige Prüfungen von Lastkette, Haken, Bremse und Steuerung gemäß Herstellerunterlagen.

• Not-Halt am Steuerschalter für kontrolliertes Stoppen der Hubbewegung.
• Endschalter oben/unten für sichere Abschaltung in den Haken-Endlagen.
• Scheibenbremse selbstregulierend für zuverlässiges Halten der Last.

Passende Artikel & benötigtes Zubehör (Yale)

Für den zuverlässigen Betrieb empfiehlt sich eine Wartungseinheit (Druckregler, Manometer, Öler) zur korrekten Luftaufbereitung sowie – je nach Hubhöhe – ein Kettenspeicher zur sauberen Kettenführung. Für Laufkatzenbetrieb sind (modellabhängig) Rollfahrwerk oder Haspelfahrwerk verfügbar; außerdem kann bei bestimmten Modellen eine Seilsteuerung sinnvoll sein, wenn größere Bedienabstände benötigt werden.
