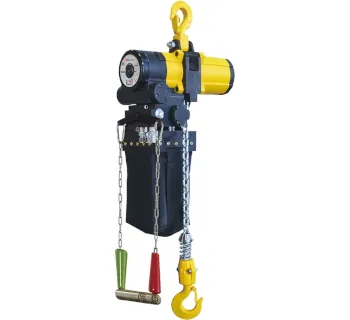

DELTA Druckluftkettenzug CD

Der DELTA Druckluftkettenzug CD ist ein pneumatisches Hebezeug für hohe Betriebszyklen in anspruchsvollen Industrieumgebungen. Kernmerkmal ist ein geschlossenes, geräuscharmes Planetengetriebe, das auf dauerhaften, intensiven Einsatz ausgelegt ist und gleichzeitig einen effizienten, vergleichsweise leisen Betrieb unterstützt.

Über die Steuerung mit variabler Geschwindigkeit lassen sich Hubvorgänge feinfühlig und kontrolliert ausführen – besonders hilfreich beim Positionieren von Bauteilen, beim Einpassen in Vorrichtungen oder beim Handling in beengten Arbeitsbereichen. Das stoß- und korrosionsbeständige Gehäuse zielt auf Langlebigkeit auch bei rauen Einsatzbedingungen.

Einsatzbereiche

• Industrie & Fertigung: Heben, Umsetzen und präzises Positionieren von Maschinenkomponenten, Werkzeugen und Baugruppen.
• Instandhaltung & Anlagenservice: Montage-/Demontagearbeiten, Wartungseinsätze in Produktionslinien und Aggregatewechsel.
• Stahl- & Anlagenbau: kontrolliertes Heben bei hoher Auslastung und wiederkehrenden Hubzyklen.
• Chemie / Öl & Gas / Prozessindustrie: pneumatischer Antrieb für Umgebungen, in denen elektrische Antriebe eingeschränkt sein können.
• Explosionsgefährdete Bereiche: Auslegung für potenziell gefährliche und explosive Umgebungen; ATEX-Nachweise je nach Ausführung/Anforderung.

Varianten & Unterschiede

Die CD-Reihe ist in mehreren Tragfähigkeiten verfügbar und unterscheidet sich je nach Größe u. a. in Kettenstrangzahl, Hubgeschwindigkeit, Motorleistung und Luftverbrauch. Damit lässt sich die Ausführung auf das gewünschte Lastniveau und den benötigten Takt im Betrieb abstimmen.

• Tragfähigkeit: von 0.25 t bis 20.0 t (jeweils mit 3 m Hub in der Typenübersicht).
• Kettenstränge: 1 bis 4 (abhängig von Tragfähigkeit/Variante).
• Hubgeschwindigkeit: von 0.8 m/min bis 18 m/min (bei Nennlast, je nach Ausführung).
• Betriebsdruck: typ. 6 bar; bei großen Tragfähigkeiten teilweise 4–6 bar ausgewiesen.
• Triebwerksgruppe: 2m/M5 (ISO/FEM).

Sicherheitsaspekte & Normen

Der Druckluftkettenzug CD erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit CE-Konformitätserklärung, Betriebsanleitung und Prüfzeugnis ausgeliefert. Für den Einsatz in explosionsgefährdeten Bereichen ist ein ATEX-Zertifikat auf Anfrage erhältlich; ausgewiesen ist u. a. ATEX Zone 2 mit Kennzeichnung CE EX II 3G IIB T3 / 3D T200°C.

Als Lastkette ist eine verzinkte RUD®-Lastkette nach EN 818-7-DAT/DT angegeben. Zusätzlich sind Sicherheitsfunktionen genannt: Überlastschutz (Unterbrechung der Hauptluftzufuhr und Aktivierung der Bremse), Sicherheitsbremse (hält die Last auch beim Abschalten der Luft) sowie oberer/unterer Endabschalter (unterbricht die Hauptluftzufuhr).

Hinweis zur Verwendung: angegeben ist Lasttyp Güter (DGUV/BGV) – das Gerät ist nicht zum Heben oder Transport von Personen vorgesehen.

Lieferumfang

• Geliefert mit Steuerung und Kettenbehälter.
• Geliefert ohne Lufttrockner, Filter, Druckregulator und Schmierung.
